Конденсатор крепление (кондиционер.)<кабина> — HITACHI LX70-2 JPN

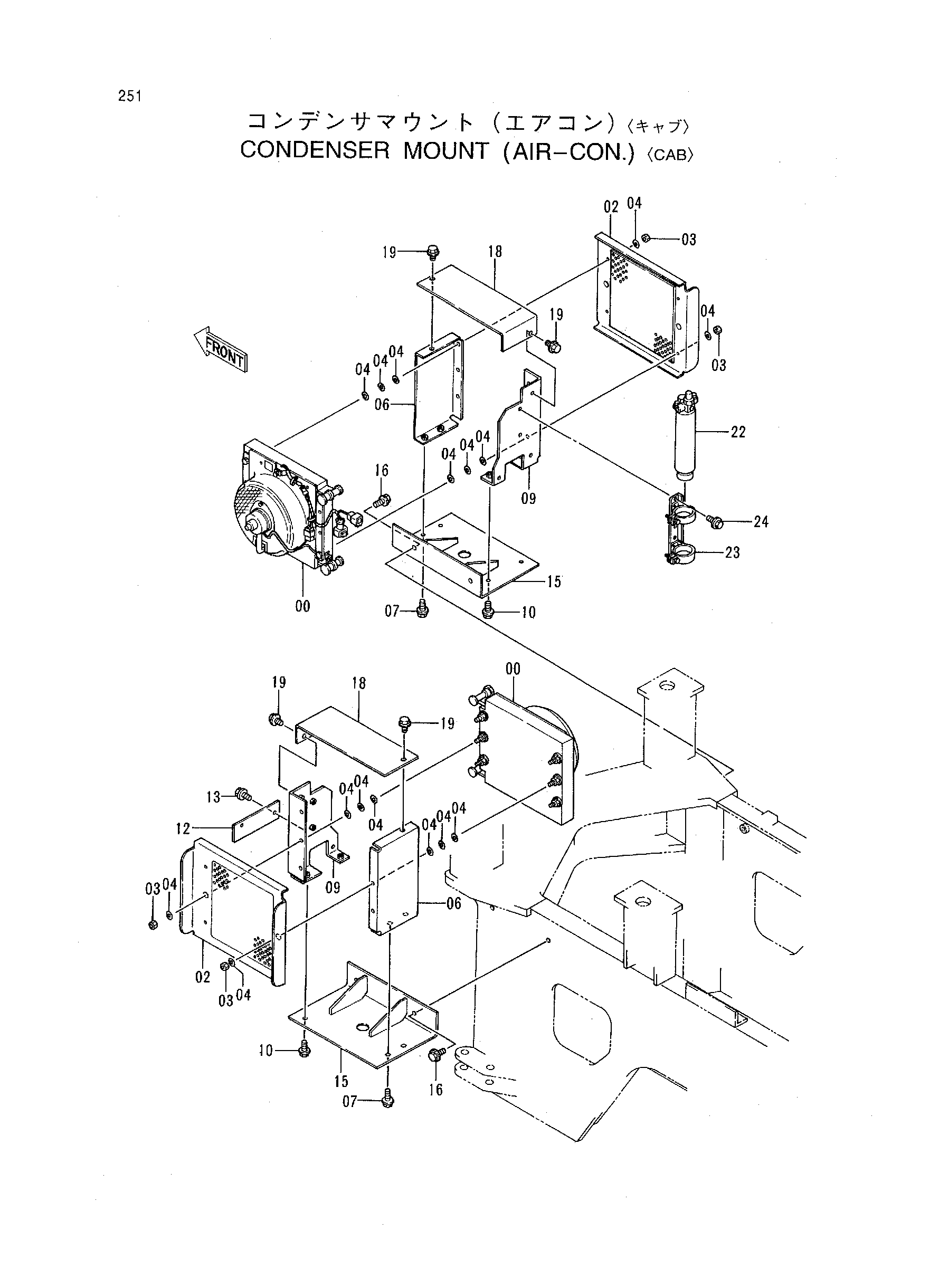

Заводская схема «Конденсатор крепление (кондиционер.)<кабина>» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333944 | Конденсатор | 2 |
| 02 | 8056122 | Крышка | 2 |
| 03 | M500807 | Гайка | 12 |
| 04 | A590108 | Плоская шайба | 48 |
| 06 | 8056123 | Кронштейн | 2 |
| 07 | J021020 | Болт с шайбой | 4 |
| 09 | 8056124 | Кронштейн | 2 |
| 10 | J021020 | Болт с шайбой | 4 |
| 12 | 4312217 | Пластина | 1 |
| 13 | J021020 | Болт с шайбой | 2 |
| 15 | 8056125 | Кронштейн | 2 |
| 16 | J021225 | Болт с шайбой | 4 |
| 18 | 4312218 | Крышка | 2 |
| 19 | J021020 | Болт с шайбой | 4 |
| 22 | 4333943 | Рекеивер | 1 |
| 23 | 4380468 | Держатель | 1 |
| 24 | J021020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
