HST управление трубопроводы (1) — HITACHI LX70-2 JPN

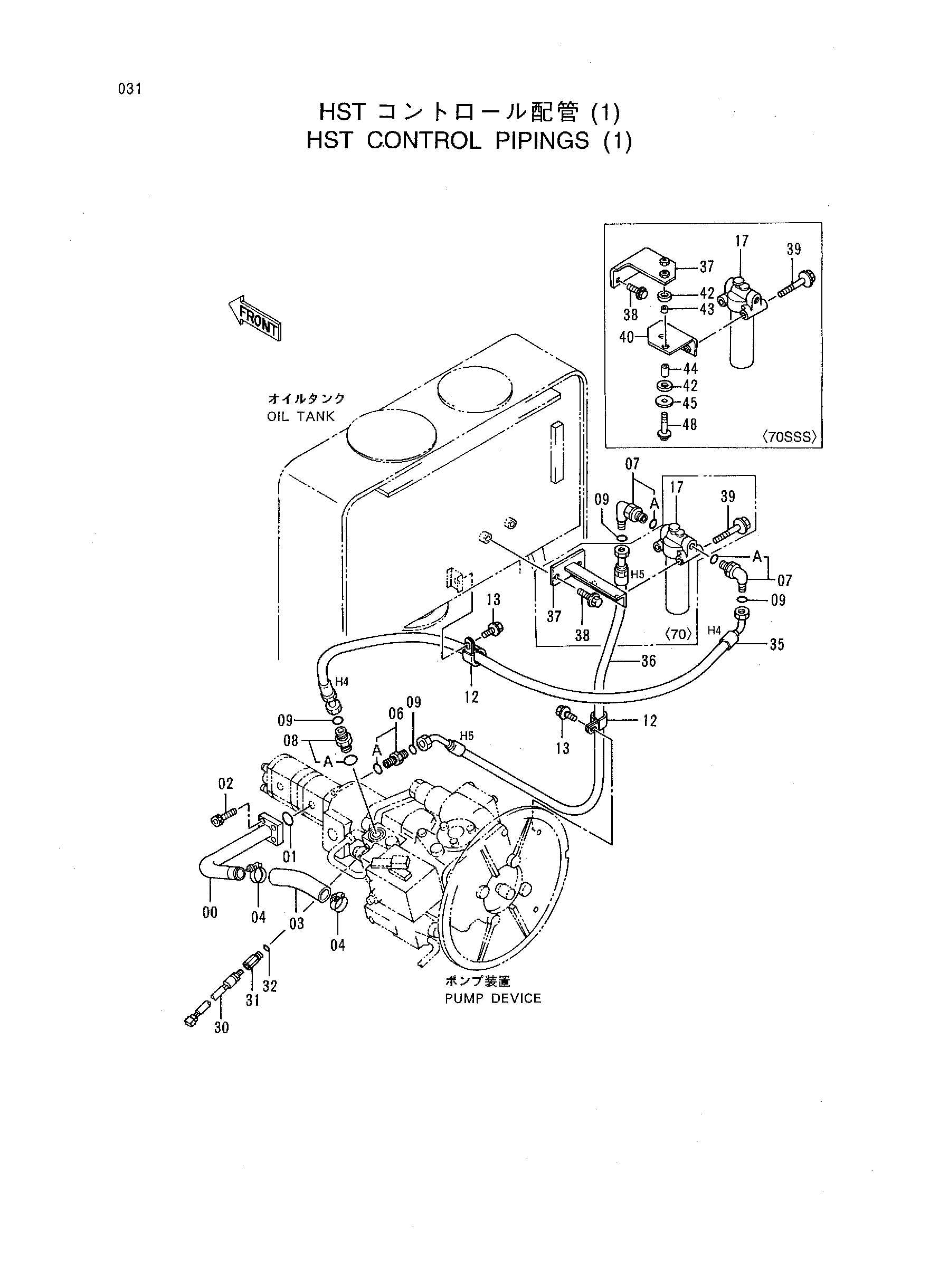

Заводская схема «HST управление трубопроводы (1)» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9742672 | Трубка | 1 |
| 01 | A811035 | Уплотнительное кольцо | 1 |
| 02 | M340830 | Болт с внутренним шестигранником | 4 |
| 03 | 446410 | Шланг | 1 |
| 04 | 4296063 | Хомут шланга | 2 |
| 06 | 4189602 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4200580 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4215579 | Адаптер | 1 |
| 08A | U12547U | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 4 |
| 12 | 4190273 | Зажим | 2 |
| 13 | J011020 | Болт с шайбой | 2 |
| 17 | 4253232 | Масляный фильтр | 1 |
| 30 | 4320483 | Датчик давления | 1 |
| 31 | 4218515 | Амортизатор | 1 |
| 32 | 4510185 | Уплотнительное кольцо | 1 |
| 35 | 4334439 | Шланг | 1 |
| 36 | 4331065 | Шланг | 1 |
| 37 | 9742901 | Кронштейн | 1 |
| 37 | 8056416 | Кронштейн | 1 |
| 38 | J011025 | Болт с шайбой | 2 |
| 39 | J011000 | Болт с шайбой | 2 |
| 40 | 9745520 | Кронштейн | 1 |
| 42 | 4362734 | Резиновая подушка | 4 |
| 43 | 4362735 | Резиновая подушка | 2 |
| 44 | 4362725 | Проставка | 2 |
| 45 | 4163702 | Шайба | 2 |
| 48 | J011050 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
