Многофункциональный быстросъёмное устройство гидравлический детали — HITACHI LX70-2 JPN

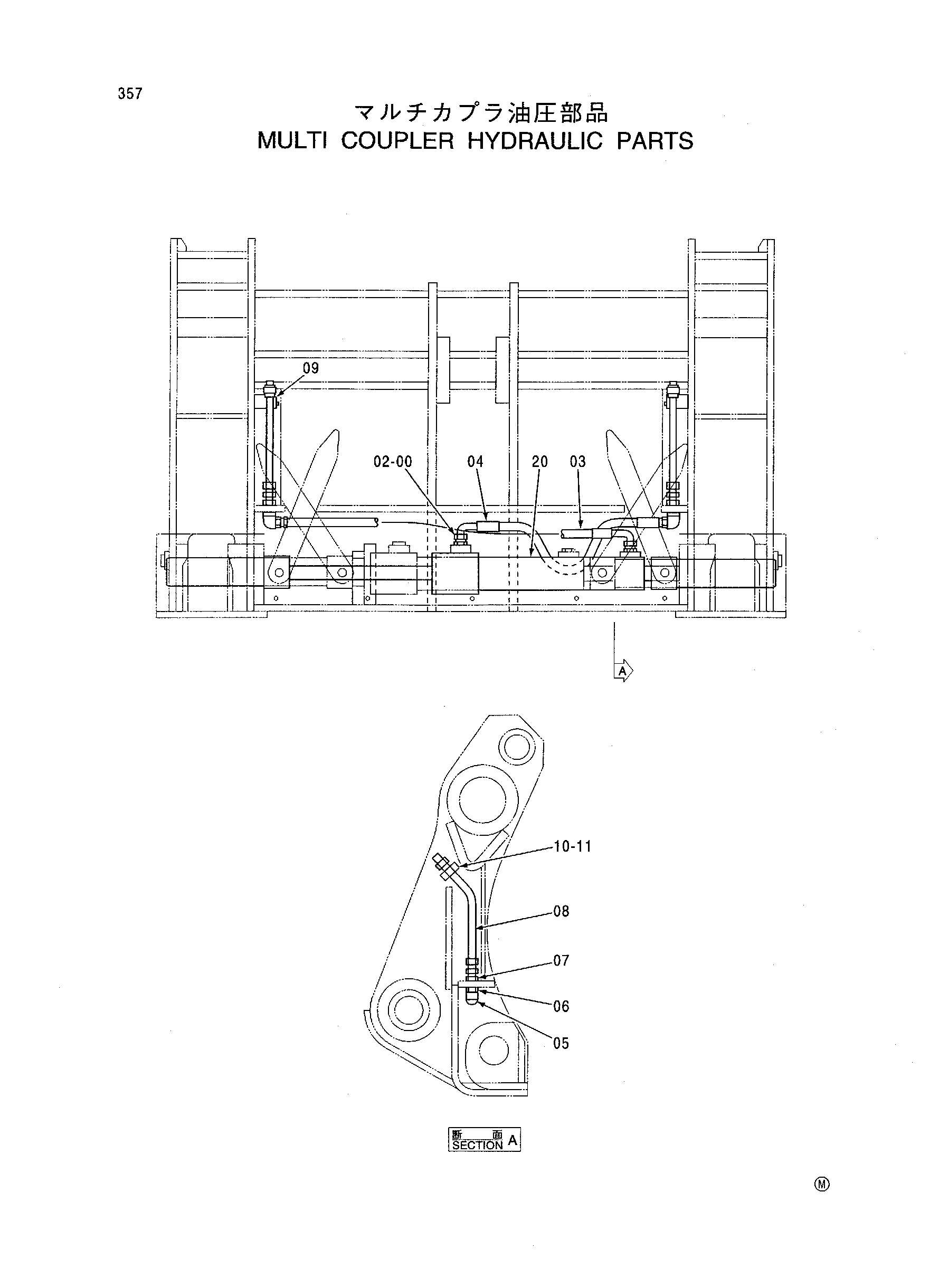

Заводская схема «Многофункциональный быстросъёмное устройство гидравлический детали» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042030 | Адаптер | 2 |
| 02 | 957366 | Уплотнительное кольцо | 2 |
| 03 | 4275826 | Шланг | 1 |
| 04 | 4275827 | Шланг | 1 |
| 05 | 4281894 | Угловой штуцер | 2 |
| 06 | 4275829 | Адаптер | 2 |
| 07 | J953020 | Гайка | 2 |
| 08 | 4275830 | Трубка(PF1/4) | 2 |
| 08 | 4354353 | Трубка(PF3/8) | 2 |
| 08 | 4381839 | Трубка(PF3/8) | 2 |
| 09 | 4281899 | Хомут | 2 |
| 10 | J900625 | Болт | 4 |
| 11 | A590906 | Пружинная шайба | 4 |
| 20 | 4275876 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
