Многофункциональный плуг (многофункциональный быстросъёмное устройство) — HITACHI LX70-2 JPN

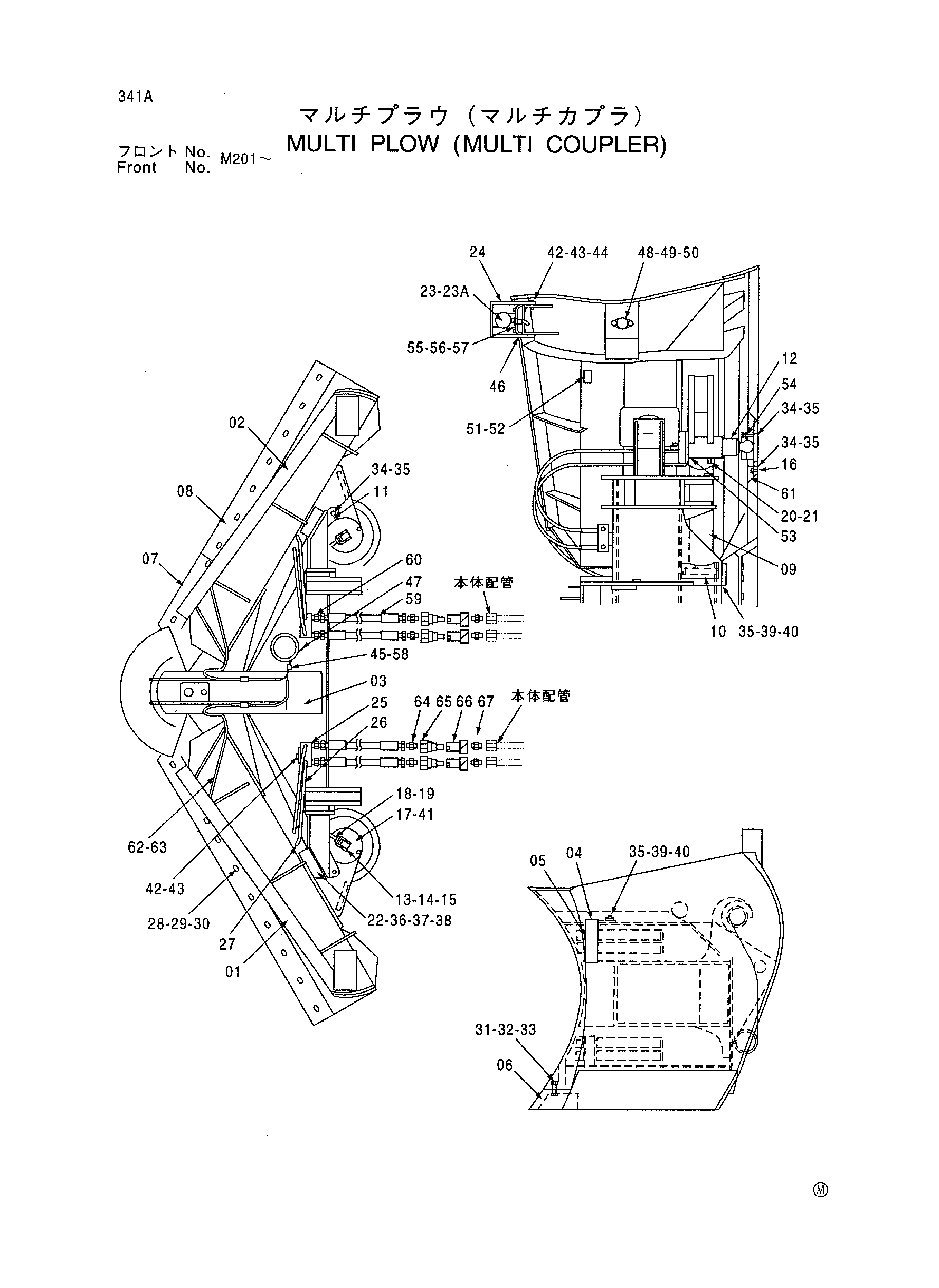

Заводская схема «Многофункциональный плуг (многофункциональный быстросъёмное устройство)» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	4390232	Палец	2
05	4390233	Втулка	4
06	4390234	Кромка	1
07	3079300	Кромка	2
08	3079299	Кромка	2
09	4254750	Гидроцилиндр	2
10	4390235	Палец	2
11	4254786	Палец	2
12	4254787	Палец	2
13	4254751	Болт регулировочный	2
14	A810030	Уплотнительное кольцо	2
15	A810085	Уплотнительное кольцо	2
16	4390237	Пластина	2
17	4254757	Крышка	2
18	4254758	Рукоятка	2
19	4144037	Пружинный штифт	2
20	4254760	Болт	2
21	4254761	Стопорная шайба	2
22	4254771	Ограничитель резиновый	2
23	4254778	Фонарь	2
23A	4362333	Лампа	2
24	8065911	Крышка	2
25	4378284	Коллектор	2
26	4255146	Шланг	4
27	94-1303	Адаптер	4
28	4274235	Болт	20
29	A590920	Пружинная шайба	20
30	4274233	U-образная гайка	20
31	J901660	Болт	5
32	A590916	Пружинная шайба	5
33	M660016	U-образная гайка	5
34	J901230	Болт	18
35	A590912	Пружинная шайба	22
36	J901260	Болт	2
37	J950012	Гайка	4
38	A590112	Плоская шайба	2
39	J901220	Болт	4
40	4390248	Плоская шайба	4
41	M341225	Болт с внутренним шестигранником	12
42	J901025	Болт	12
43	A590910	Пружинная шайба	12
44	J950010	Гайка	8
45	4190275	Зажим	1
46	4368361	Резиновая подушка	4
47	4351602	Жгут проводов	1
48	4313189	Рефлектор	2
49	M430516	Винт	4
50	A590905	Пружинная шайба	4
51	3047254	Информационная табличка	1
52	M492564	Приводной винт	2
53	J75481	Пресс-маслёнка	6
54	J75581	Пресс-маслёнка	6
55	4368360	Пластина	2
56	M500807	Гайка	16
57	A590908	Пружинная шайба	8
58	J011016	Болт с шайбой	1
59	4297669	Шланг	4
60	94-1303	Адаптер	4
61	4390238	Направляющая	2
62	4390255	Коде	1
63	4390256	Трубка корругатед	1
64	94-1303	Адаптер	4
65	4033129	Самоуплотняющееся соединение	4
66	4033130	Самоуплотняющееся соединение	4
67	94-1703	Адаптер	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
