Рулевое управление трубопроводы (2) — HITACHI LX70-2 JPN

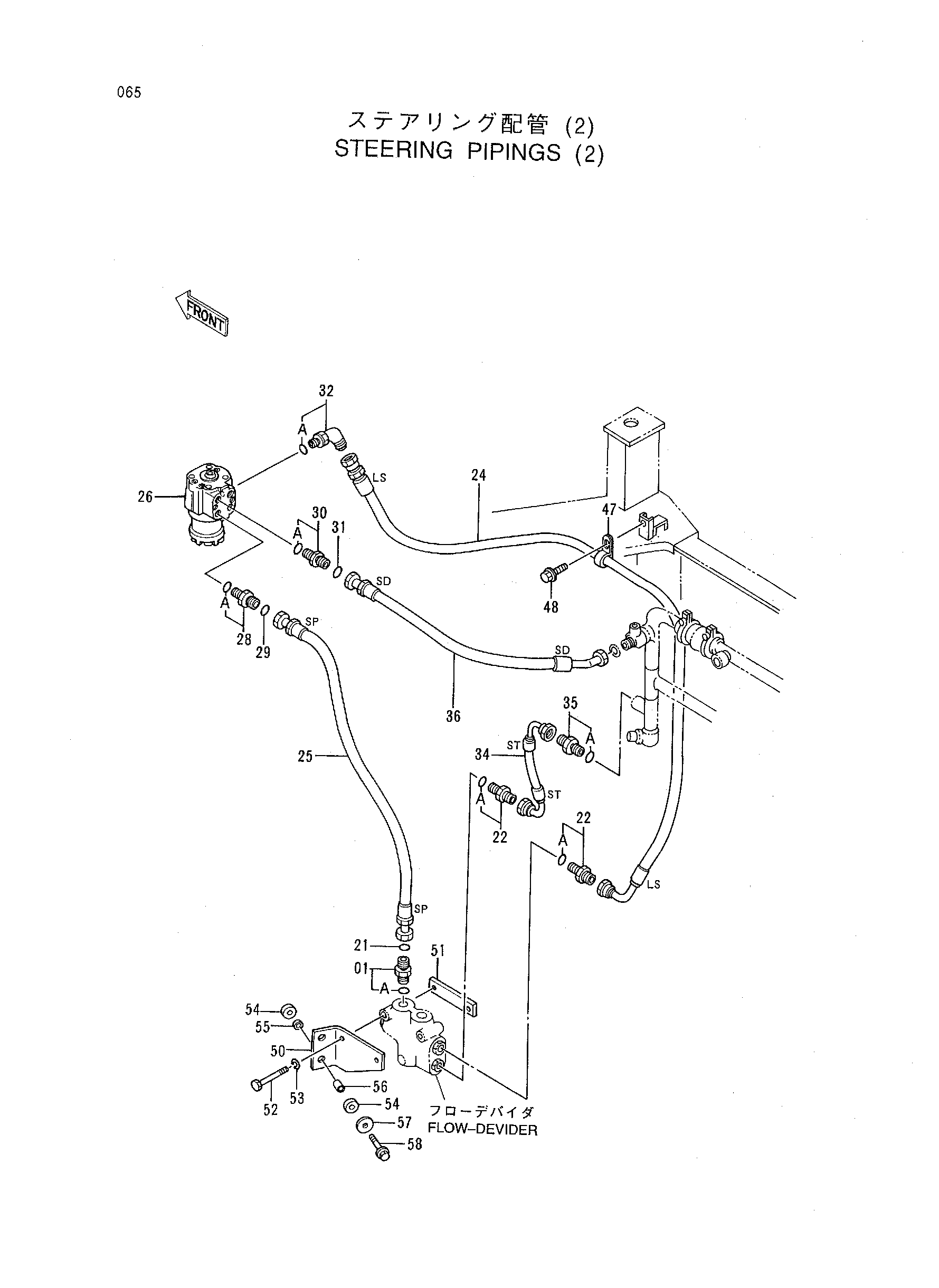

Заводская схема «Рулевое управление трубопроводы (2)» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4196924 | Адаптер | 1 |
| 01A | R26906R | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 1 |
| 22 | 4241381 | Адаптер | 2 |
| 22A | 4510185 | Уплотнительное кольцо | 1 |
| 24 | 4325283 | Шланг | 1 |
| 25 | 4305621 | Шланг | 1 |
| 26 | 4317214 | Клапан рулевого управления | 1 |
| 28 | 4328872 | Адаптер | 1 |
| 28A | U10778U | Уплотнительное кольцо | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 1 |
| 30 | 4328871 | Адаптер | 1 |
| 30A | U10778U | Уплотнительное кольцо | 1 |
| 31 | 4138938 | Уплотнительное кольцо | 1 |
| 32 | 4278239 | Угловой штуцер | 1 |
| 32A | 4510185 | Уплотнительное кольцо | 1 |
| 34 | 4319913 | Нейлоновый шланг | 1 |
| 35 | 4200465 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4331067 | Шланг | 1 |
| 47 | 4190272 | Зажим | 1 |
| 48 | J011020 | Болт с шайбой | 1 |
| 50 | 4358758 | Кронштейн | 1 |
| 51 | 4359000 | Седло винта | 1 |
| 52 | J900885 | Болт | 2 |
| 53 | A590908 | Пружинная шайба | 2 |
| 54 | 4362734 | Резиновая подушка | 4 |
| 55 | 4362735 | Резиновая подушка | 2 |
| 56 | 4362725 | Проставка | 2 |
| 57 | 4163702 | Шайба | 2 |
| 58 | J011045 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
