Гидроцилиндр. рулевое управление (левый) — HITACHI LX70-2 JPN

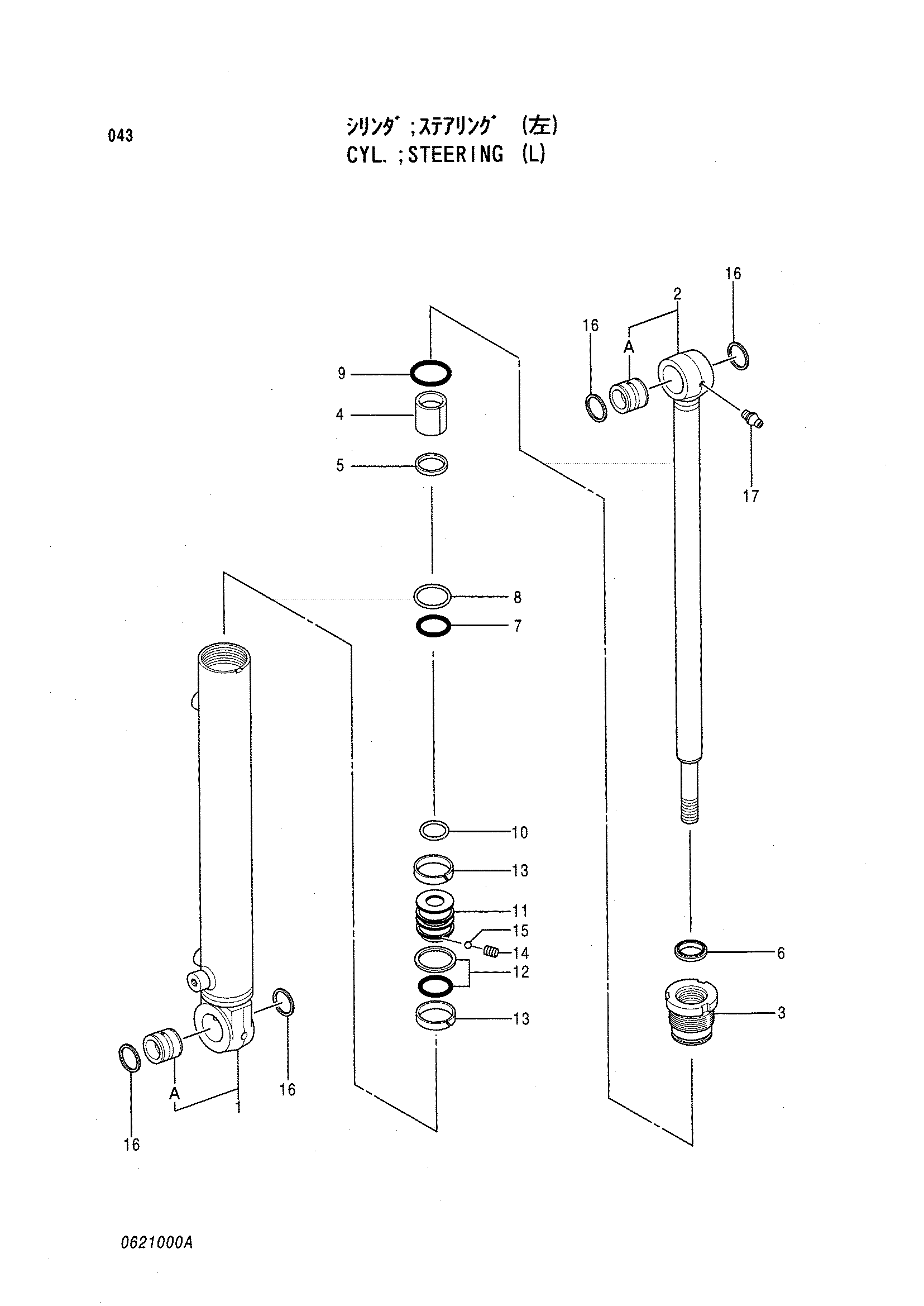

Заводская схема «Гидроцилиндр. рулевое управление (левый)» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4303476 | Гидроцилиндр рулевого управления | 1 | |
| 1 | 0621001 | Труба гидроцилиндра | 1 |
| 1A | 0620905 | Втулка пальца | 1 |
| 2 | 0620902 | Шток поршня | 1 |
| 2A | 0620905 | Втулка пальца | 1 |
| 3 | 0432202 | Головка гидроцилиндра | 1 |
| 4 | 0430802 | Втулка | 1 |
| 5 | 0217003 | U-образная манжета | 1 |
| 6 | 0620903 | Грязесъёмное кольцо | 1 |
| 7 | A811055 | Уплотнительное кольцо | 1 |
| 8 | 0403007 | Опорное кольцо | 1 |
| 9 | A810060 | Уплотнительное кольцо | 1 |
| 10 | 0432207 | Регулировочная шайба | 1 |
| 11 | 0432205 | Поршень | 1 |
| 12 | 0354306 | Уплотнительное кольцо | 1 |
| 13 | 0495102 | Кольцо | 2 |
| 14 | 0620904 | Установочный винт | 1 |
| 15 | 0431910 | Стальной шарик | 1 |
| 16 | 0341215 | Грязесъёмное кольцо | 4 |
| 17 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4341897 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
