Гидроцилиндр. разгрузка — HITACHI LX70-2 JPN

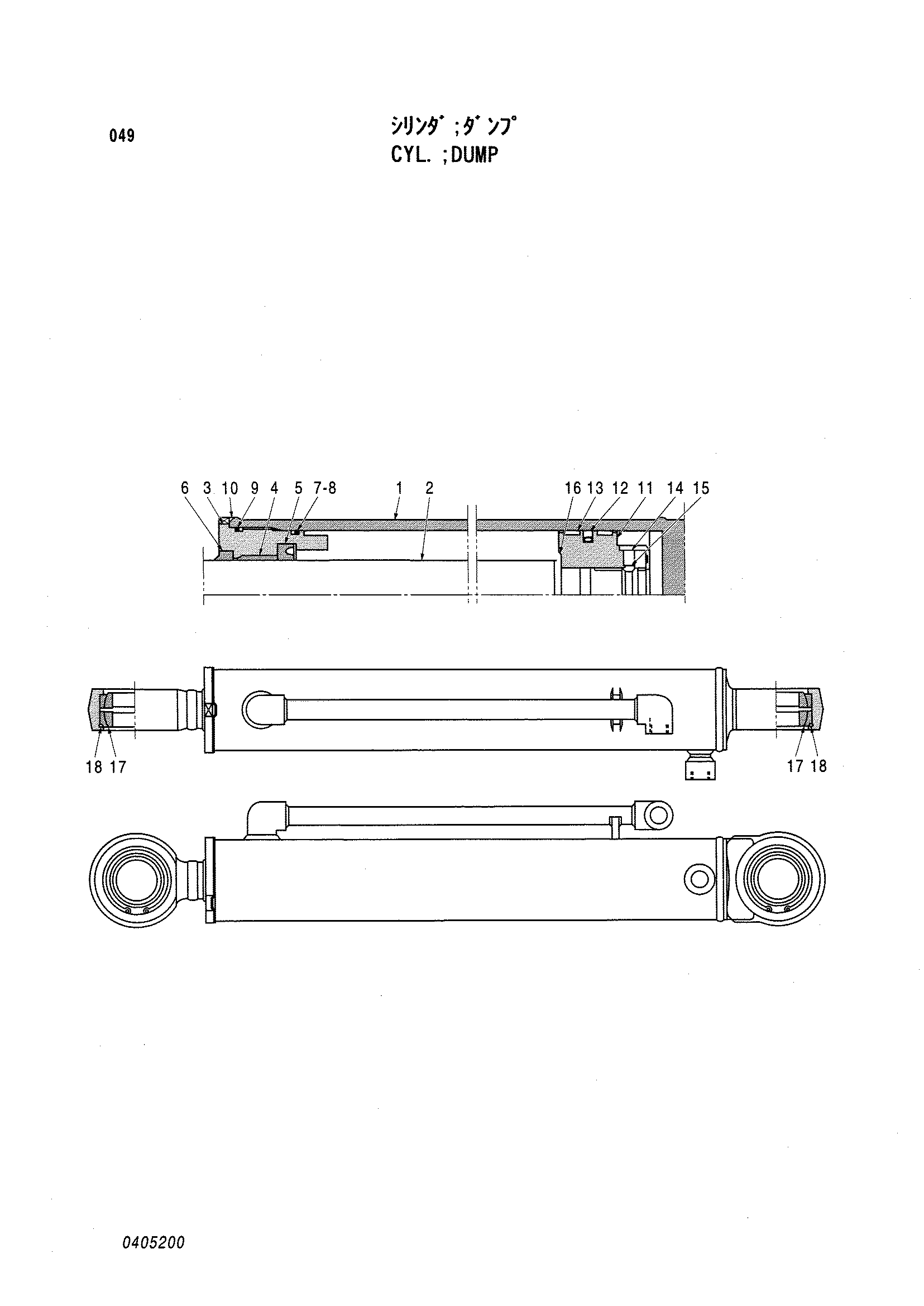

Заводская схема «Гидроцилиндр. разгрузка» для HITACHI LX70-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4264597 | Кйл.думп | 1 | |
| 1 | 0405201 | Труба гидроцилиндра | 1 |
| 2 | 0405202 | Шток поршня | 1 |
| 3 | 0405203 | Головка гидроцилиндра | 1 |
| 4 | 0405204 | Втулка | 1 |
| 5 | 0405205 | U-образная манжета | 1 |
| 6 | 0405206 | Грязесъёмное кольцо | 1 |
| 7 | 0127414 | Уплотнительное кольцо | 1 |
| 8 | 0405207 | Опорное кольцо | 1 |
| 9 | 0405208 | Уплотнительное кольцо | 1 |
| 10 | 0380910 | Стопорная шайба | 1 |
| 11 | 0405209 | Поршень | 1 |
| 12 | 0380915 | Уплотнительное кольцо | 1 |
| 13 | 0405210 | Кольцо | 2 |
| 14 | 0326308 | Винт | 1 |
| 15 | 0370110 | Стальной шарик | 1 |
| 16 | 0396306 | Регулировочная шайба | 1 |
| 17 | 0391507 | Подшипник. спх.рол. | 2 |
| 18 | 0391508 | Стопорное кольцо | 2 |
| 100 | 4282794 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
