Скольжение поворотный плуг трубопроводы (прямой соединение) — HITACHI LX70-2

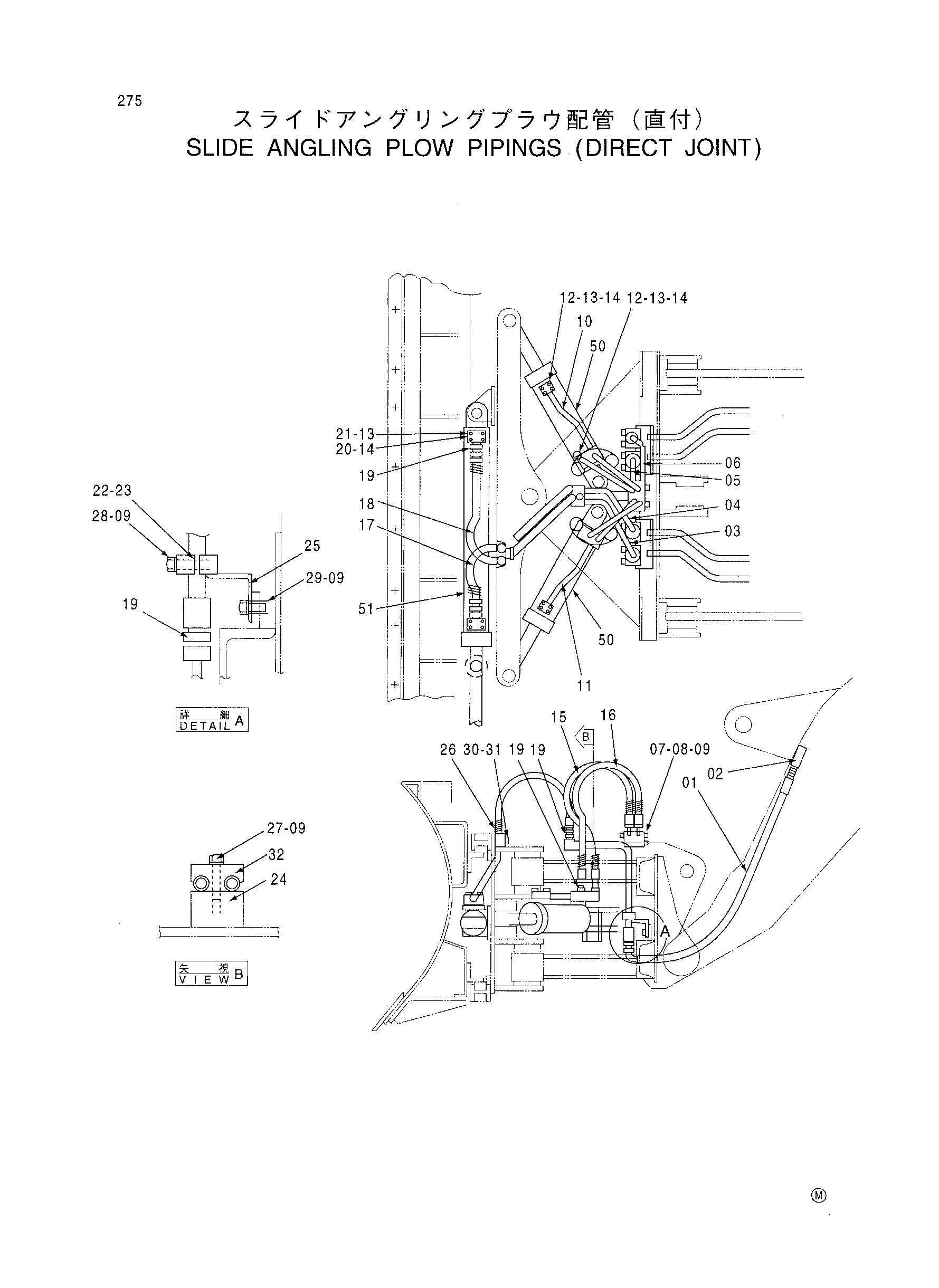

Заводская схема «Скольжение поворотный плуг трубопроводы (прямой соединение)» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4376745 | Шланг | 4 |
| 02 | 4283396 | Адаптер | 4 |
| 03 | 4376746 | Трубка | 1 |
| 04 | 4376747 | Трубка | 1 |
| 05 | 4314149 | Трубка | 1 |
| 06 | 4314150 | Трубка | 1 |
| 07 | J901090 | Болт | 4 |
| 08 | J950010 | Гайка | 4 |
| 09 | A590910 | Пружинная шайба | 17 |
| 10 | 4314145 | Трубка | 1 |
| 11 | 4314146 | Трубка | 1 |
| 12 | 4314142 | Болт | 16 |
| 13 | 4314140 | Шайба | 24 |
| 14 | 4314143 | Уплотнение | 6 |
| 15 | 4376788 | Шланг | 2 |
| 16 | 4376789 | Шланг | 2 |
| 17 | 4376790 | Шланг | 1 |
| 18 | 4376791 | Шланг | 1 |
| 19 | 4376792 | Адаптер | 12 |
| 20 | 4376748 | Фланец | 2 |
| 21 | 4314151 | Болт | 8 |
| 22 | 4360824 | Хомут | 4 |
| 23 | 4376749 | Хомут | 4 |
| 24 | 4376793 | Хомут | 1 |
| 25 | 4345298 | Угол | 2 |
| 26 | 4376750 | Хомут | 1 |
| 27 | J901055 | Болт | 1 |
| 28 | 4345285 | Болт | 8 |
| 29 | 4345835 | Болт | 4 |
| 30 | J901235 | Болт | 1 |
| 31 | A590912 | Пружинная шайба | 1 |
| 32 | 4376751 | Хомут | 1 |
| 50 | 4314160 | Гидроцилиндр | 2 |
| 51 | 4376887 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
