Масляный радиатор трубопроводы (трансмиссия) — HITACHI LX70-2

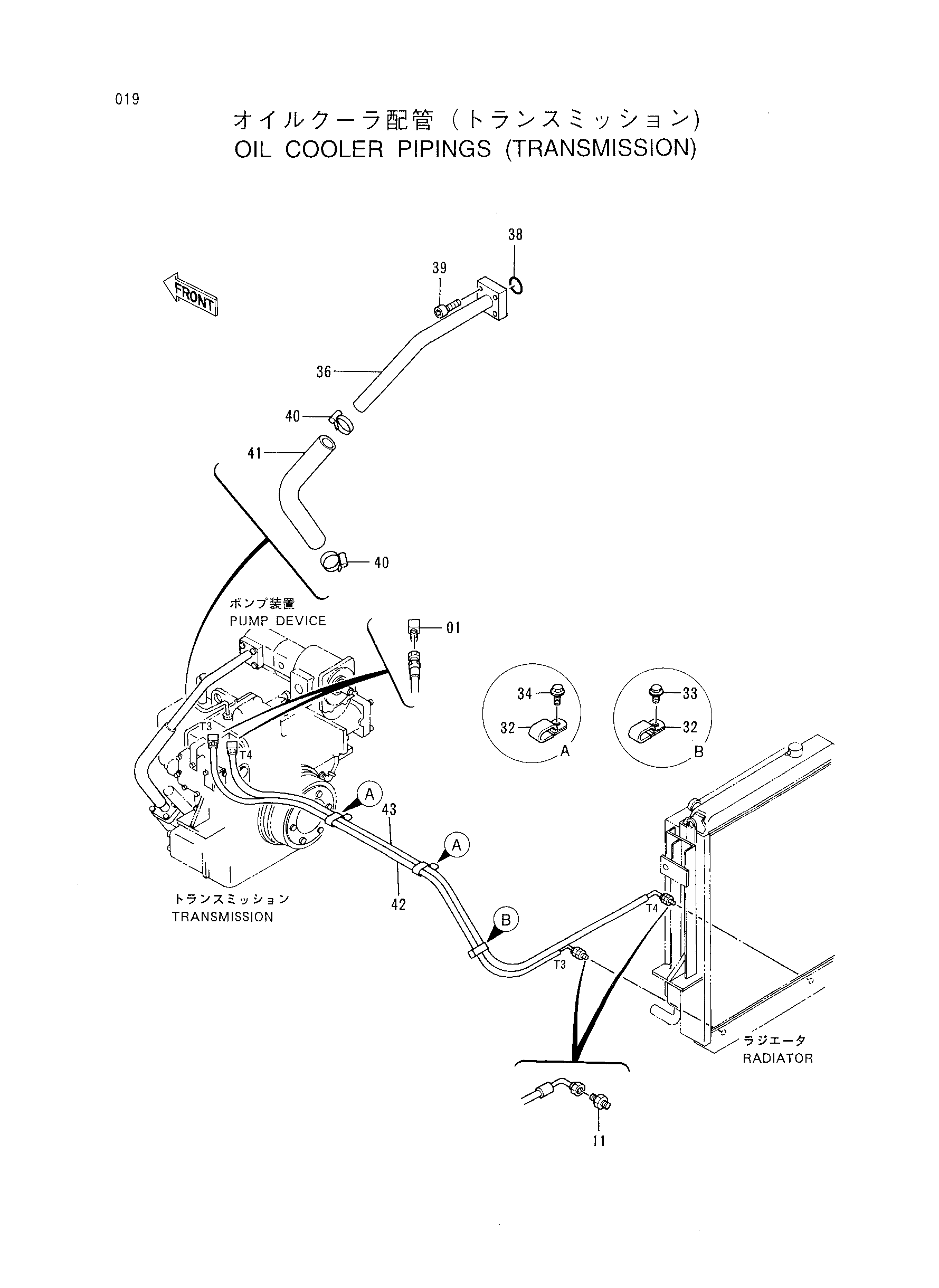

Заводская схема «Масляный радиатор трубопроводы (трансмиссия)» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154657 | Угловой штуцер | 2 |
| 11 | 4215651 | Адаптер | 2 |
| 32 | 4190282 | Зажим | 3 |
| 33 | J011020 | Болт с шайбой | 1 |
| 34 | J011030 | Болт с шайбой | 2 |
| 36 | 9742666 | Трубка | 1 |
| 38 | A811035 | Уплотнительное кольцо | 1 |
| 39 | M340830 | Болт с внутренним шестигранником | 4 |
| 40 | 4296061 | Хомут шланга | 2 |
| 41 | 4120251 | Резиновый шланг | 1 |
| 42 | 4369521 | Шланг | 1 |
| 43 | 4369316 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
