Сиде-думп ковш — HITACHI LX70-2

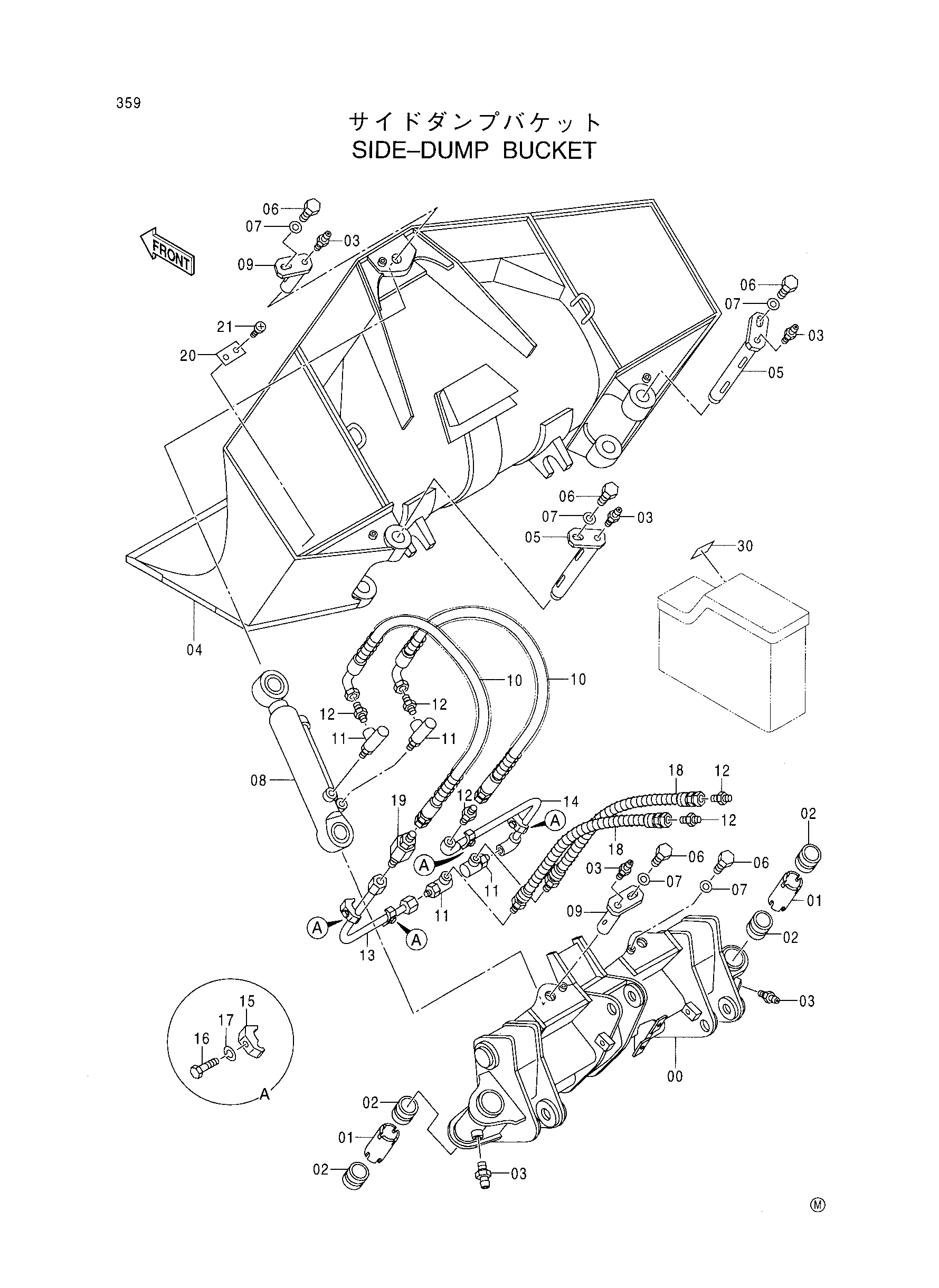

Заводская схема «Сиде-думп ковш» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4264273 | Втулка | 2 |
| 02 | 4197840 | Втулка | 4 |
| 03 | J75481 | Пресс-маслёнка | 6 |
| 05 | 8049220 | Палец | 2 |
| 06 | J901220 | Болт | 5 |
| 07 | 4183252 | Шайба | 5 |
| 08 | 4264597 | Гидроцилиндр. разгрузка | 1 |
| 09 | 8049219 | Палец | 2 |
| 10 | 4259492 | Шланг | 2 |
| 11 | 4264613 | Соединение свивел | 4 |
| 12 | 94-1303 | Адаптер | 5 |
| 13 | 8049221 | Трубка | 1 |
| 14 | 8049222 | Трубка | 1 |
| 15 | 4053594 | Хомут трубки | 4 |
| 16 | J901045 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | 4261192 | Шланг | 2 |
| 19 | 94-1703 | Адаптер | 1 |
| 20 | 3047254 | Информационная табличка | 1 |
| 21 | M492564 | Приводной винт | 2 |
| 30 | 4343112 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
