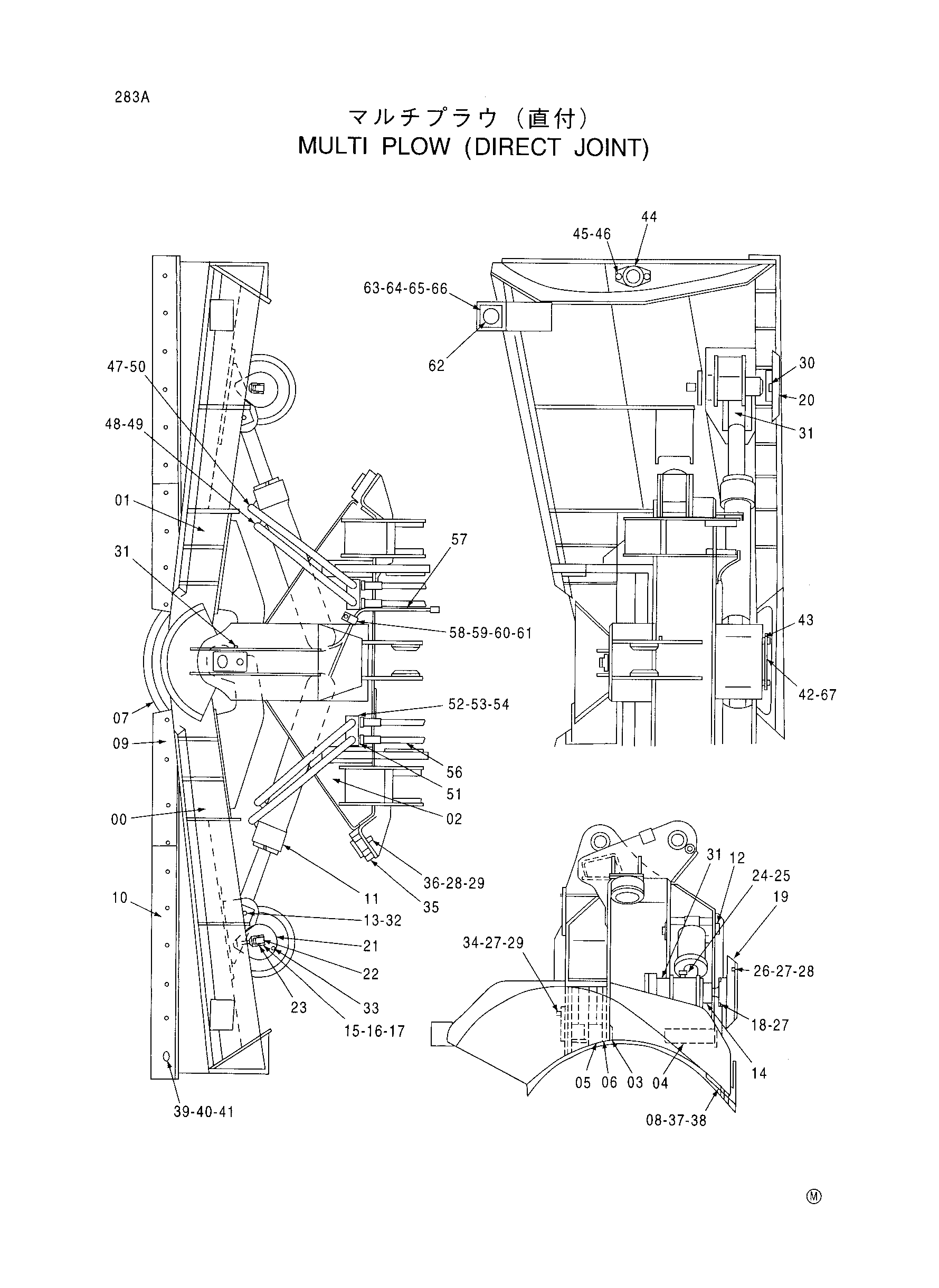

Многофункциональный плуг (прямой соединение) — HITACHI LX70-2

Заводская схема «Многофункциональный плуг (прямой соединение)» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4254743	Палец	1
04	4259040	Палец	1
05	4382232	Втулка	4
06	4254745	Пылезащитное уплотнение	8
07	4380376	Кромка	1
08	J901655	Болт	6
09	3065340	Кромка	2
10	3065341	Кромка	2
11	4254750	Гидроцилиндр	2
12	4254785	Палец	2
13	4254786	Палец	2
14	4254787	Палец	2
15	4254751	Болт регулировочный	2
16	A810030	Уплотнительное кольцо	2
17	A810085	Уплотнительное кольцо	2
18	J901230	Болт	8
19	4254755	Направляющая	2
20	4380454	Пластина	2
21	4254757	Крышка	2
22	4254758	Рукоятка	2
23	4144037	Пружинный штифт	2
24	4254760	Болт	2
25	4254761	Стопорная шайба	2
26	4254762	Болт с внутренним шестигранником	8
27	A590912	Пружинная шайба	24
28	J950012	Гайка	20
29	A590112	Плоская шайба	6
30	J75581	Пресс-маслёнка	4
31	J75481	Пресс-маслёнка	8
32	J901235	Болт	4
33	M341225	Болт с внутренним шестигранником	12
34	J901220	Болт	2
35	4254771	Ограничитель резиновый	2
36	J901260	Болт	2
37	A590916	Пружинная шайба	6
38	M660016	U-образная гайка	6
39	4254775	Болт	20
40	A590916	Пружинная шайба	20
41	4254777	U-образная гайка	20
42	4284348	Крышка	1
43	4284349	Проставка	2
44	4313189	Рефлектор	2
45	M430613	Винт	4
46	A590906	Пружинная шайба	4
47	94-1503	Угловой штуцер	2
48	94-1303	Адаптер	2
49	4255146	Резиновый шланг	2
50	4363428	Резиновый шланг	2
51	94-1303	Адаптер	4
52	4378284	Коллектор	2
53	J901025	Болт	4
54	A590910	Пружинная шайба	4
56	4371711	Шланг	4
57	4351602	Жгут проводов	1
58	4190275	Зажим	1
59	J901016	Болт	1
60	A590910	Пружинная шайба	1
61	A590110	Плоская шайба	1
62	4254778	Фонарь	2
63	4254779	Крышка	2
64	J901025	Болт	4
65	A590910	Пружинная шайба	4
66	J950010	Гайка	4
67	J021045	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
