Секондарй рулевое управление трубопроводы — HITACHI LX70-2

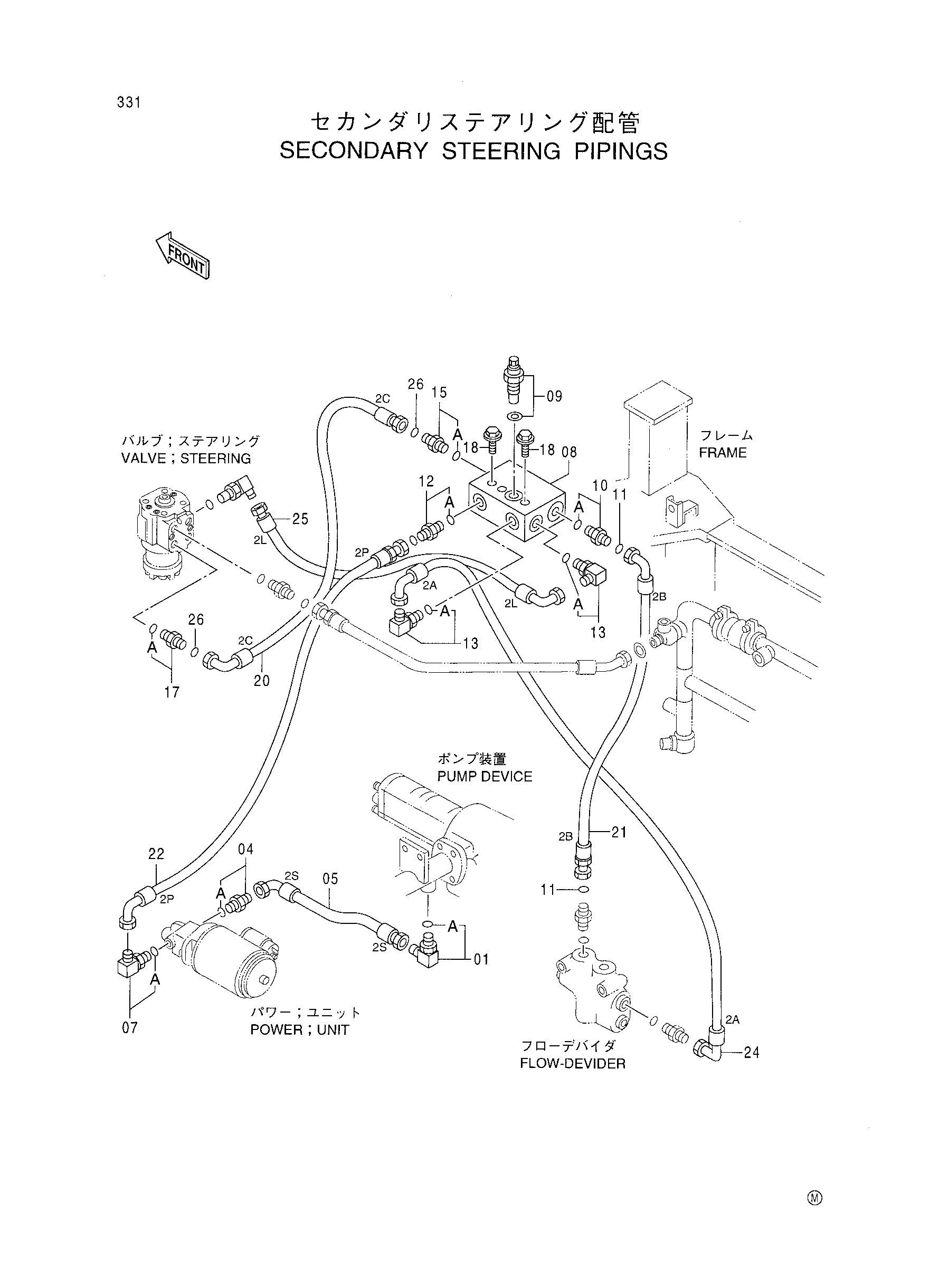

Заводская схема «Секондарй рулевое управление трубопроводы» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4210361 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4328916 | Шланг | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4307368 | Клапан | 1 |
| 09 | 4307590 | Датчик давления | 1 |
| 10 | 4189619 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4154670 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4188623 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4328871 | Адаптер | 1 |
| 17A | U10778U | Уплотнительное кольцо | 1 |
| 18 | J010865 | Болт с шайбой | 2 |
| 20 | 4328919 | Шланг | 1 |
| 21 | 4328920 | Шланг | 1 |
| 22 | 4328921 | Шланг | 1 |
| 24 | 4328917 | Шланг | 1 |
| 25 | 4344611 | Шланг | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
