HST управление трубопроводы (1) — HITACHI LX70-2

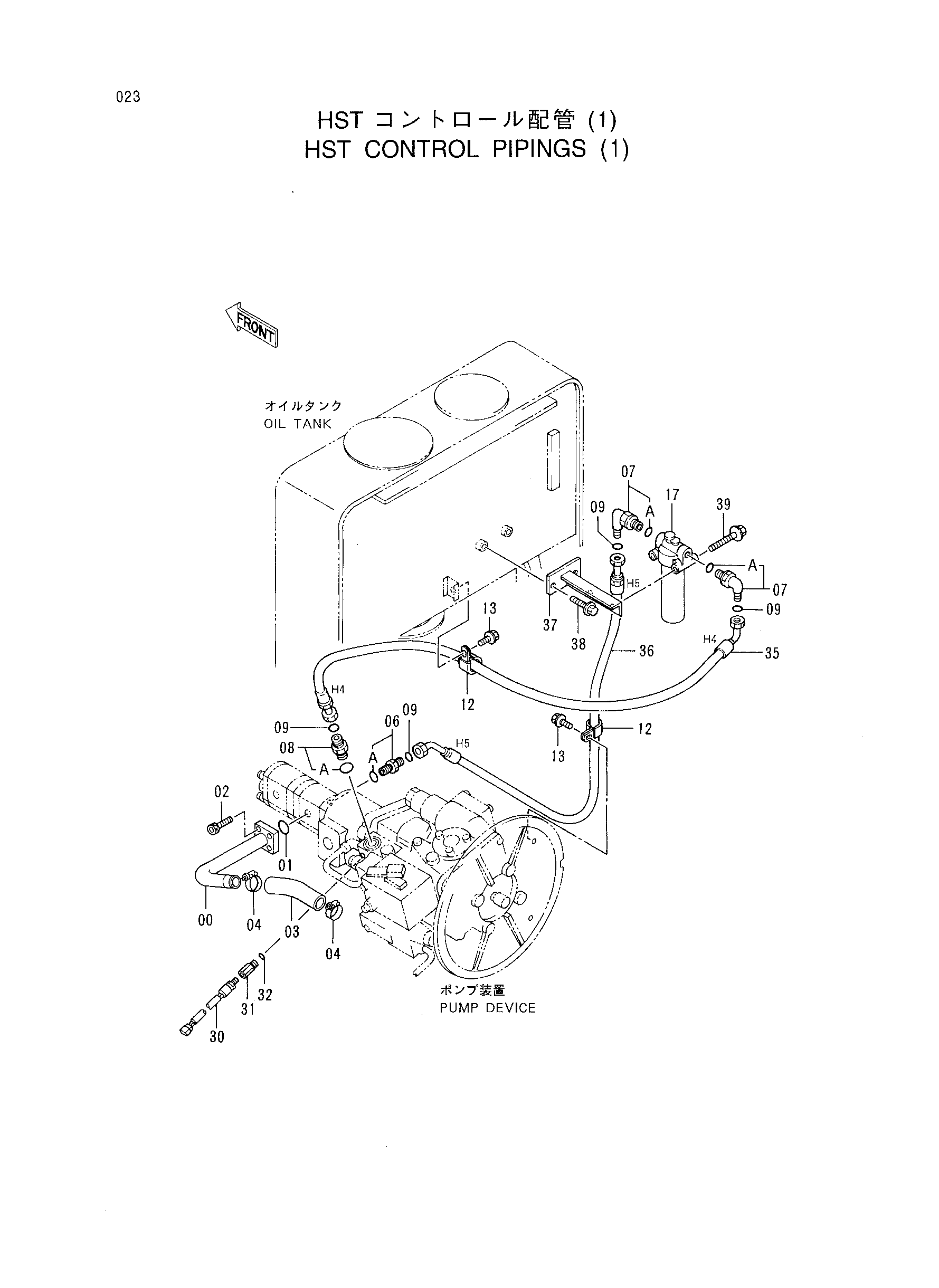

Заводская схема «HST управление трубопроводы (1)» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9742672 | Трубка | 1 |
| 01 | A811035 | Уплотнительное кольцо | 1 |
| 02 | M340830 | Болт с внутренним шестигранником | 4 |
| 03 | 446410 | Шланг | 1 |
| 04 | 4296063 | Хомут шланга | 2 |
| 06 | 4189602 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4200580 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4215579 | Адаптер | 1 |
| 08A | U12547U | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 4 |
| 12 | 4190273 | Зажим | 2 |
| 13 | J011020 | Болт с шайбой | 2 |
| 17 | 4253232 | Масляный фильтр | 1 |
| 30 | 4320483 | Датчик давления | 1 |
| 31 | 4218515 | Амортизатор | 1 |
| 32 | 4510185 | Уплотнительное кольцо | 1 |
| 35 | 4334439 | Шланг | 1 |
| 36 | 4331065 | Шланг | 1 |
| 37 | 9742901 | Кронштейн | 1 |
| 38 | J011025 | Болт с шайбой | 2 |
| 39 | J011000 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
