Поворотный плуг (многофункциональный быстросъёмное устройство) — HITACHI LX70-2

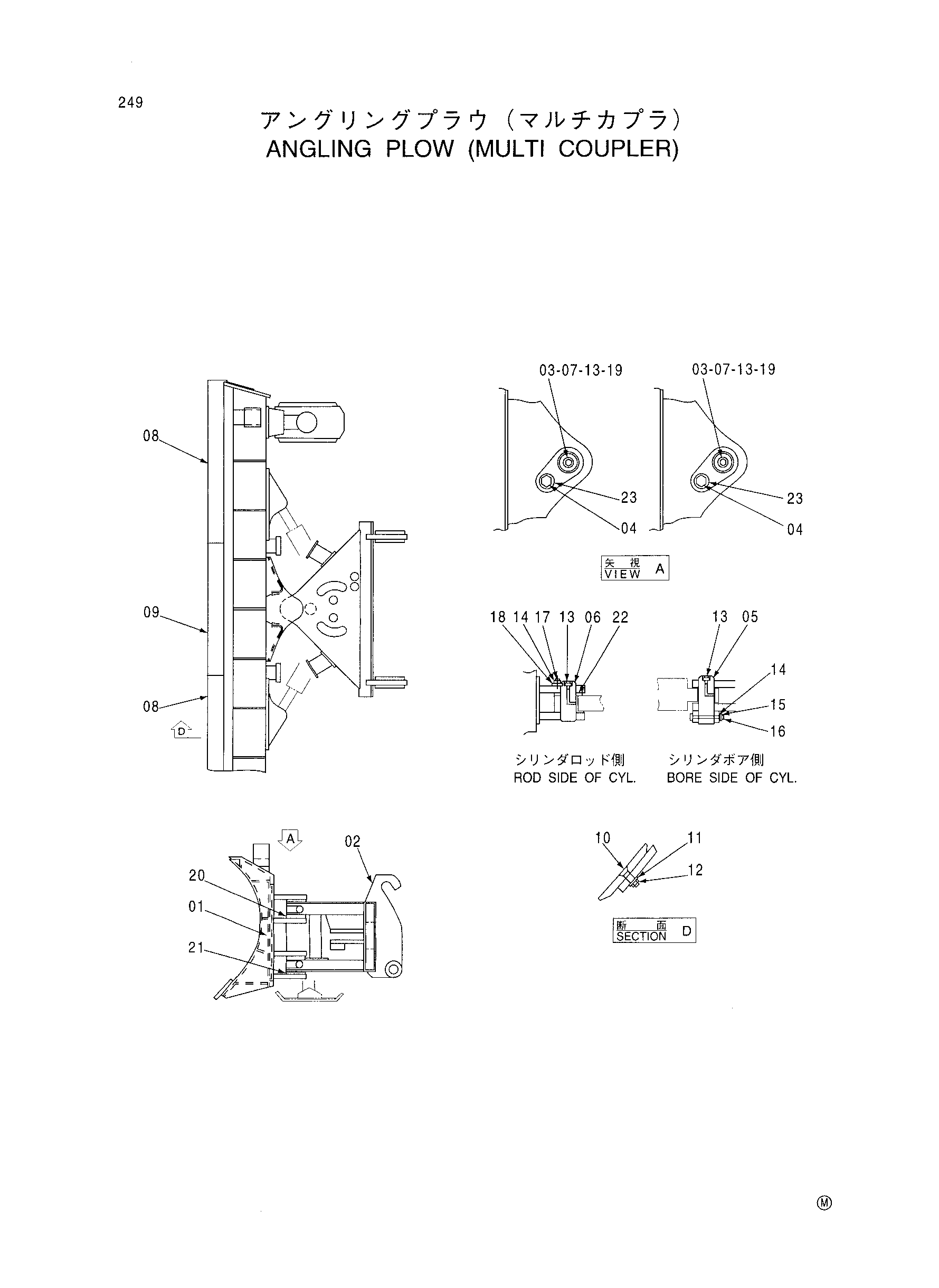

Заводская схема «Поворотный плуг (многофункциональный быстросъёмное устройство)» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314024 | Отвал | 1 |
| 02 | 4314210 | Опора | 1 |
| 03 | 4274413 | Палец | 2 |
| 04 | 4274414 | Болт | 2 |
| 05 | 4314128 | Палец | 2 |
| 06 | 4274412 | Палец | 2 |
| 07 | 4283106 | Втулка | 2 |
| 08 | 4314129 | Куттинг-едге | 2 |
| 09 | 4314130 | Куттинг-едге | 1 |
| 10 | 4314131 | Болт плуг | 14 |
| 11 | 4314132 | Шайба | 14 |
| 12 | 4314133 | Гайка | 14 |
| 13 | 4314134 | Штуцер | 6 |
| 14 | 4274420 | Стопорная шайба | 6 |
| 15 | 4274421 | Гайка | 2 |
| 16 | 4314135 | Болт | 2 |
| 17 | 4283107 | Болт | 4 |
| 18 | 4283108 | Шайба | 2 |
| 19 | 4274423 | Пылезащитное уплотнение | 4 |
| 20 | 4274424 | Регулировочная шайба | 2 |
| 21 | 4274425 | Регулировочная шайба | 2 |
| 22 | 4314136 | Проставка | 2 |
| 23 | 4274415 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
