Многофункциональный быстросъёмное устройство трубопроводы — HITACHI LX70-2

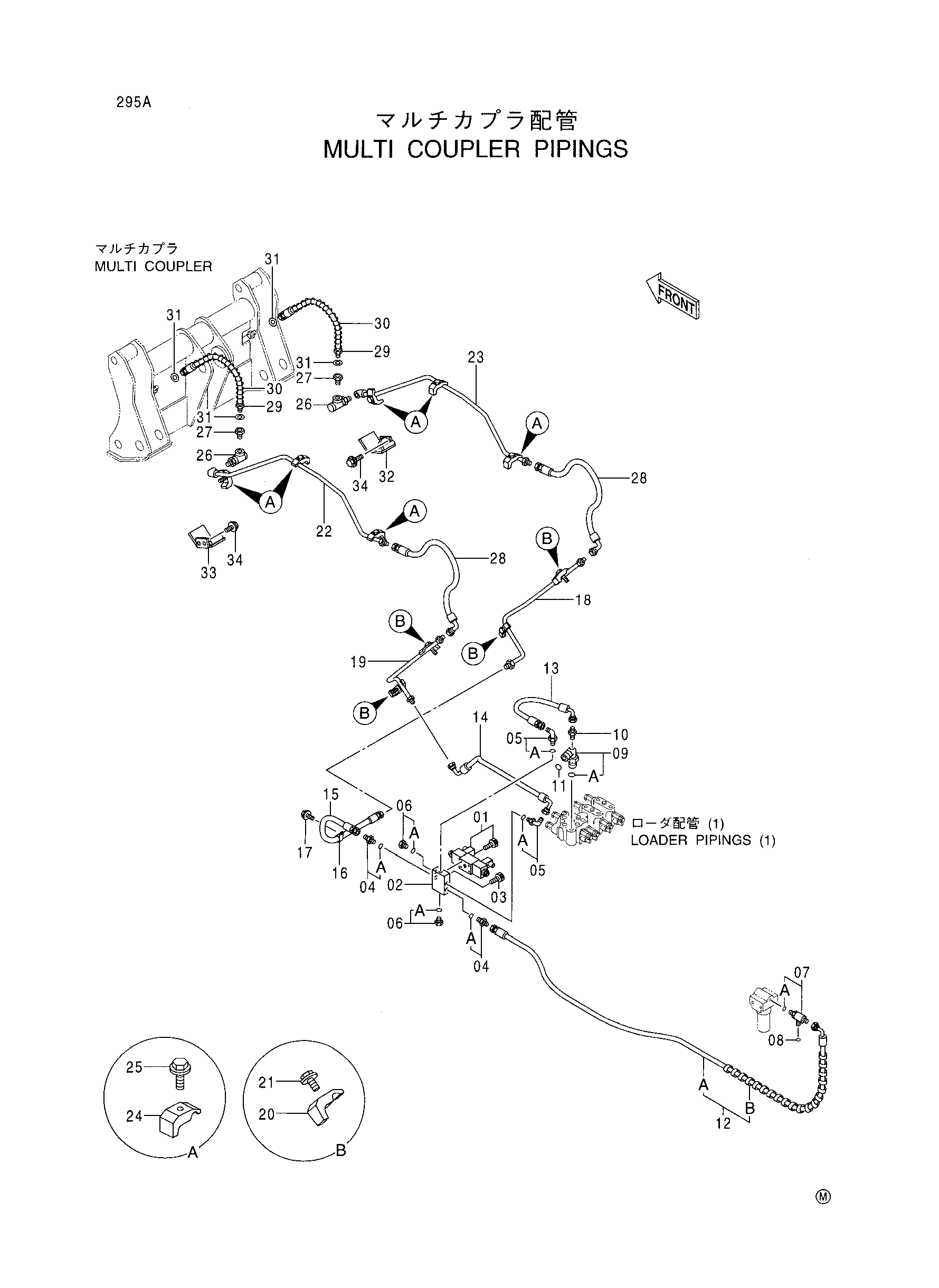

Заводская схема «Многофункциональный быстросъёмное устройство трубопроводы» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4254508 | Электромагнитный клапан | 1 |
| 02 | 3044316 | Коллектор | 1 |
| 03 | M340840 | Болт с внутренним шестигранником | 2 |
| 04 | 4278865 | Адаптер | 2 |
| 04A | 4510185 | Уплотнительное кольцо | 1 |
| 05 | 4278240 | Угловой штуцер | 2 |
| 05A | 4510185 | Уплотнительное кольцо | 1 |
| 06 | 4174543 | Пробка | 2 |
| 06A | 4510185 | Уплотнительное кольцо | 1 |
| 07 | 4342813 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4138938 | Уплотнительное кольцо | 1 |
| 09 | 4342812 | Тройник | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4215648 | Адаптер | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 1 |
| 12 | 9141457 | Шланг в сборе | 1 |
| 12A | 4351593 | Шланг | 1 |
| 12B | 4133527 | Защитный кожух | 1 |
| 13 | 4334307 | Шланг | 1 |
| 14 | 4345158 | Шланг | 1 |
| 15 | 4305226 | Шланг | 1 |
| 16 | 4190273 | Зажим | 1 |
| 17 | J011020 | Болт с шайбой | 1 |
| 18 | 8060222 | Трубка | 1 |
| 19 | 8060224 | Трубка | 1 |
| 20 | 4190124 | Хомут трубки | 4 |
| 21 | J011240 | Болт с шайбой | 4 |
| 22 | 8060248 | Трубка | 1 |
| 23 | 8060252 | Трубка | 1 |
| 24 | 4190124 | Хомут трубки | 6 |
| 25 | J011240 | Болт с шайбой | 6 |
| 26 | 4332176 | Соединение свивел | 2 |
| 27 | 94-1601 | Переходник | 2 |
| 28 | 4241374 | Шланг | 2 |
| 29 | 4354623 | Шланг | 2 |
| 30 | 4055155 | Защитный кожух | 2 |
| 31 | 4073049 | Шайба | 4 |
| 32 | 8049930 | Крышка | 1 |
| 33 | 8049926 | Крышка | 1 |
| 34 | J011020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
