3-Золотник трубопроводы — HITACHI LX70-2

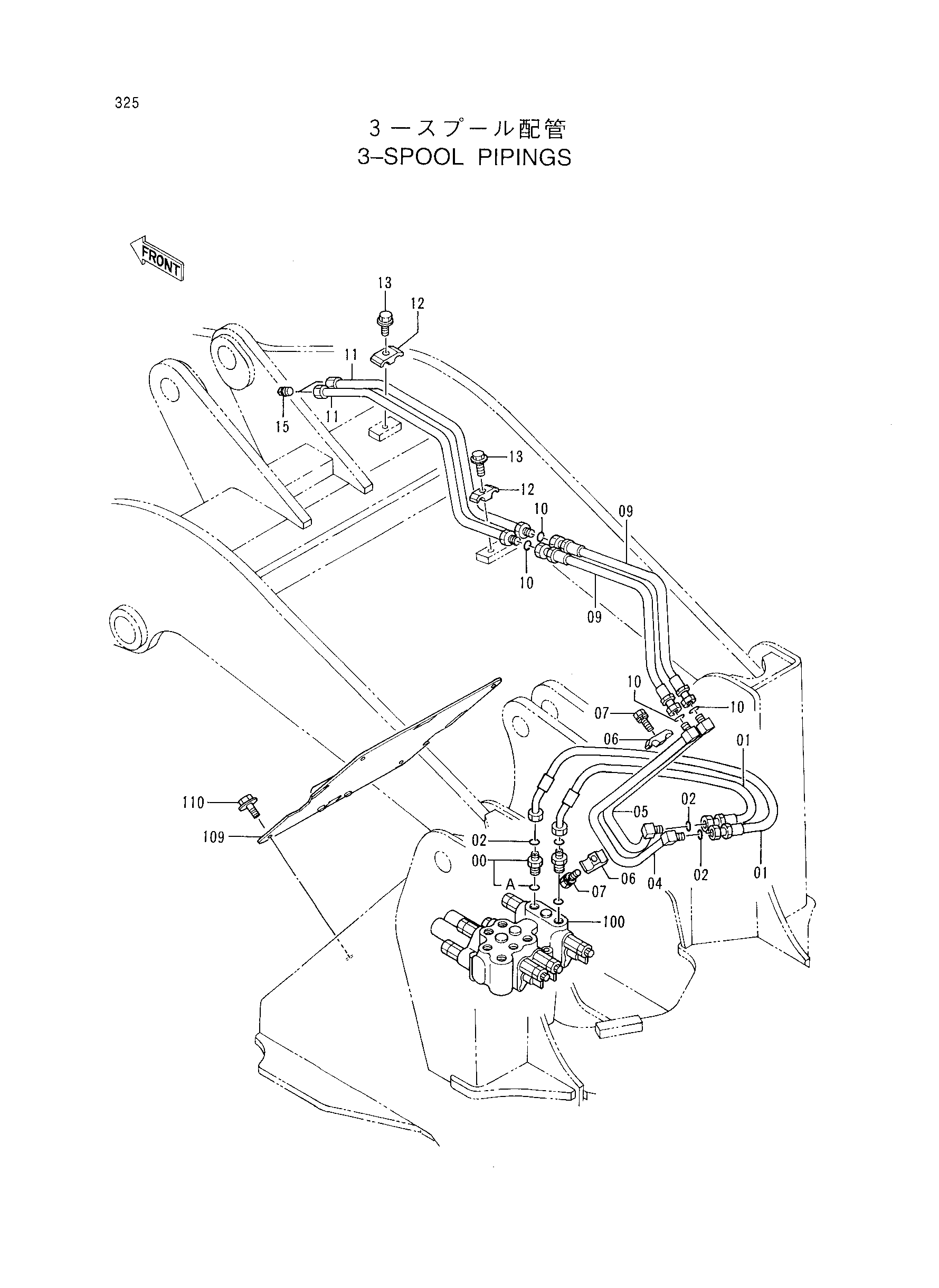

Заводская схема «3-Золотник трубопроводы» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188623 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4345553 | Шланг | 2 |
| 02 | 4138938 | Уплотнительное кольцо | 4 |
| 04 | 8060135 | Трубка | 1 |
| 05 | 8060134 | Трубка | 1 |
| 06 | 4189858 | Хомут трубки | 2 |
| 07 | J011250 | Болт с шайбой | 2 |
| 09 | 4312288 | Шланг | 2 |
| 10 | 4138938 | Уплотнительное кольцо | 4 |
| 11 | 8060126 | Трубка | 2 |
| 12 | 4189858 | Хомут трубки | 2 |
| 13 | J011250 | Болт с шайбой | 2 |
| 15 | 94-2024 | Пробка | 2 |
| 100 | 4351005 | Гидрораспределитель | 1 |
| 109 | 8066384 | Крышка | 1 |
| 110 | J021025 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
