Погрузчик трубопроводы (2) — HITACHI LX70-2

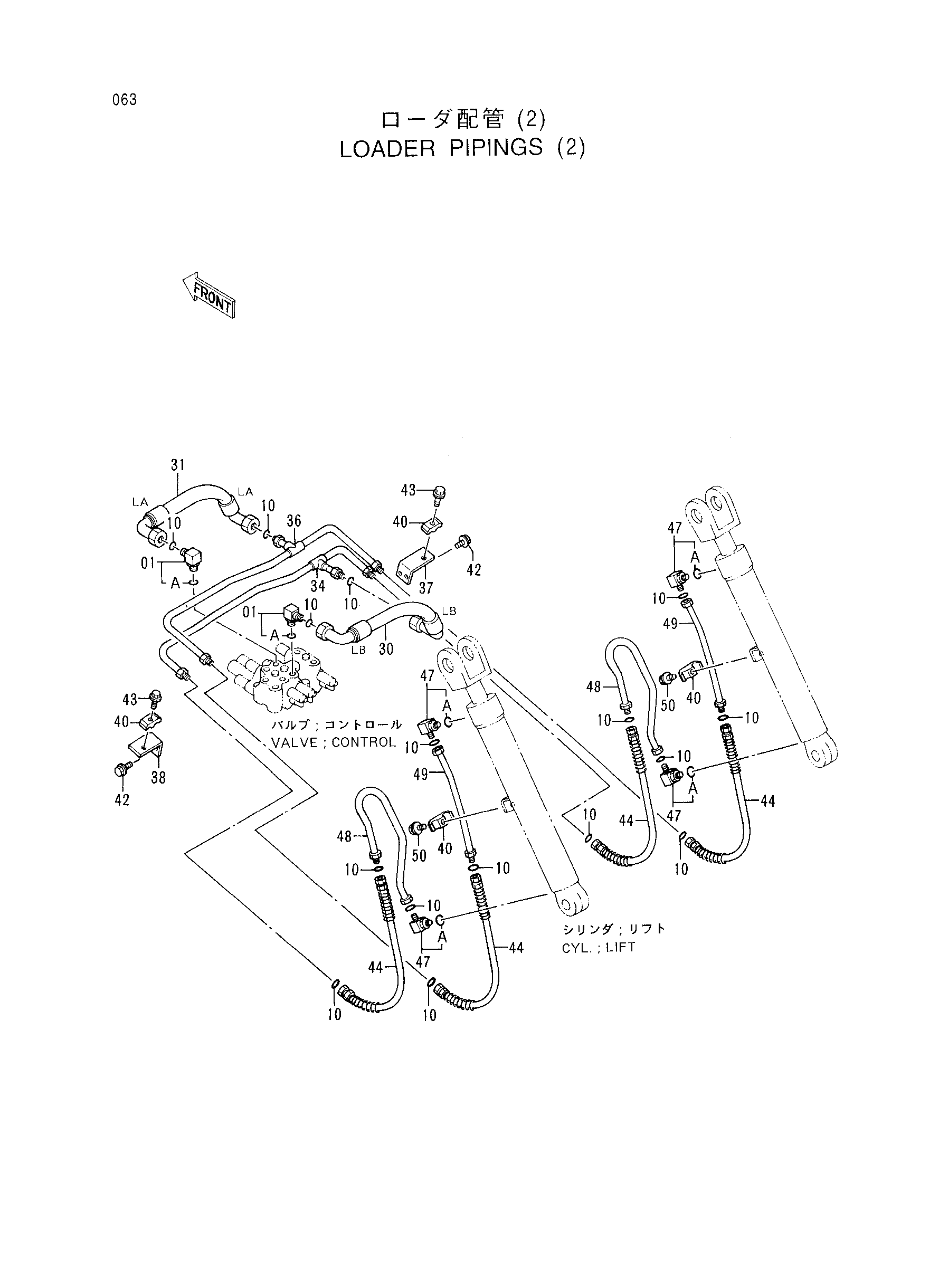

Заводская схема «Погрузчик трубопроводы (2)» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4157562 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 16 |
| 30 | 4302955 | Шланг | 1 |
| 31 | 4302956 | Шланг | 1 |
| 34 | 8054400 | Трубка | 1 |
| 36 | 8059007 | Трубка | 1 |
| 37 | 9739597 | Кронштейн | 1 |
| 38 | 9739598 | Кронштейн | 1 |
| 40 | 4189858 | Хомут трубки | 4 |
| 42 | J011230 | Болт с шайбой | 4 |
| 43 | J011255 | Болт с шайбой | 2 |
| 44 | 4330777 | Шланг | 4 |
| 47 | 4157562 | Угловой штуцер | 4 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 8054931 | Трубка | 2 |
| 49 | 9739652 | Трубка | 2 |
| 50 | J011245 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
