Рама крышка — HITACHI LX70-2

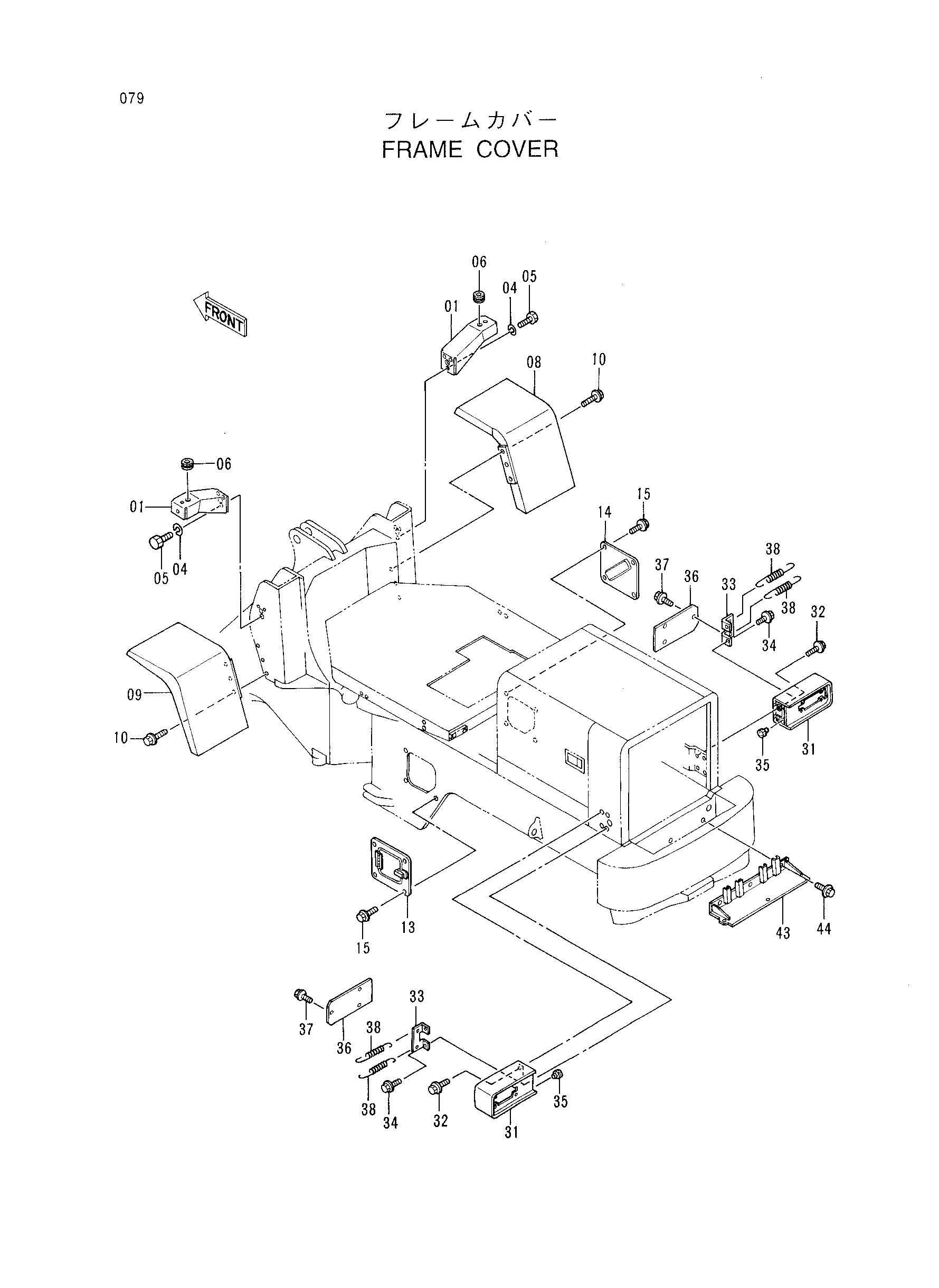

Заводская схема «Рама крышка» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8059822 | Кронштейн | 2 |
| 04 | A590912 | Пружинная шайба | 6 |
| 05 | J901220 | Болт | 6 |
| 06 | 4223991 | Резиновая втулка | 2 |
| 08 | 7028948 | Крыло | 1 |
| 09 | 7028947 | Крыло | 1 |
| 10 | J021230 | Болт с шайбой | 6 |
| 13 | 7028572 | Крышка | 1 |
| 14 | 8061042 | Крышка | 1 |
| 15 | J021030 | Болт с шайбой | 8 |
| 31 | 7028930 | Кронштейн | 2 |
| 32 | J011050 | Болт с шайбой | 4 |
| 33 | 4338515 | Анкхор | 2 |
| 34 | J011025 | Болт с шайбой | 4 |
| 35 | 4307799 | Резиновая подушка | 4 |
| 36 | 4338514 | Крышка | 2 |
| 37 | J020816 | Болт с шайбой | 6 |
| 38 | 4317601 | Пружина растяжения | 4 |
| 43 | 8059803 | Короб аккумулятор | 1 |
| 44 | J021225 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
