Отопитель блок <кабина> — HITACHI LX70-2

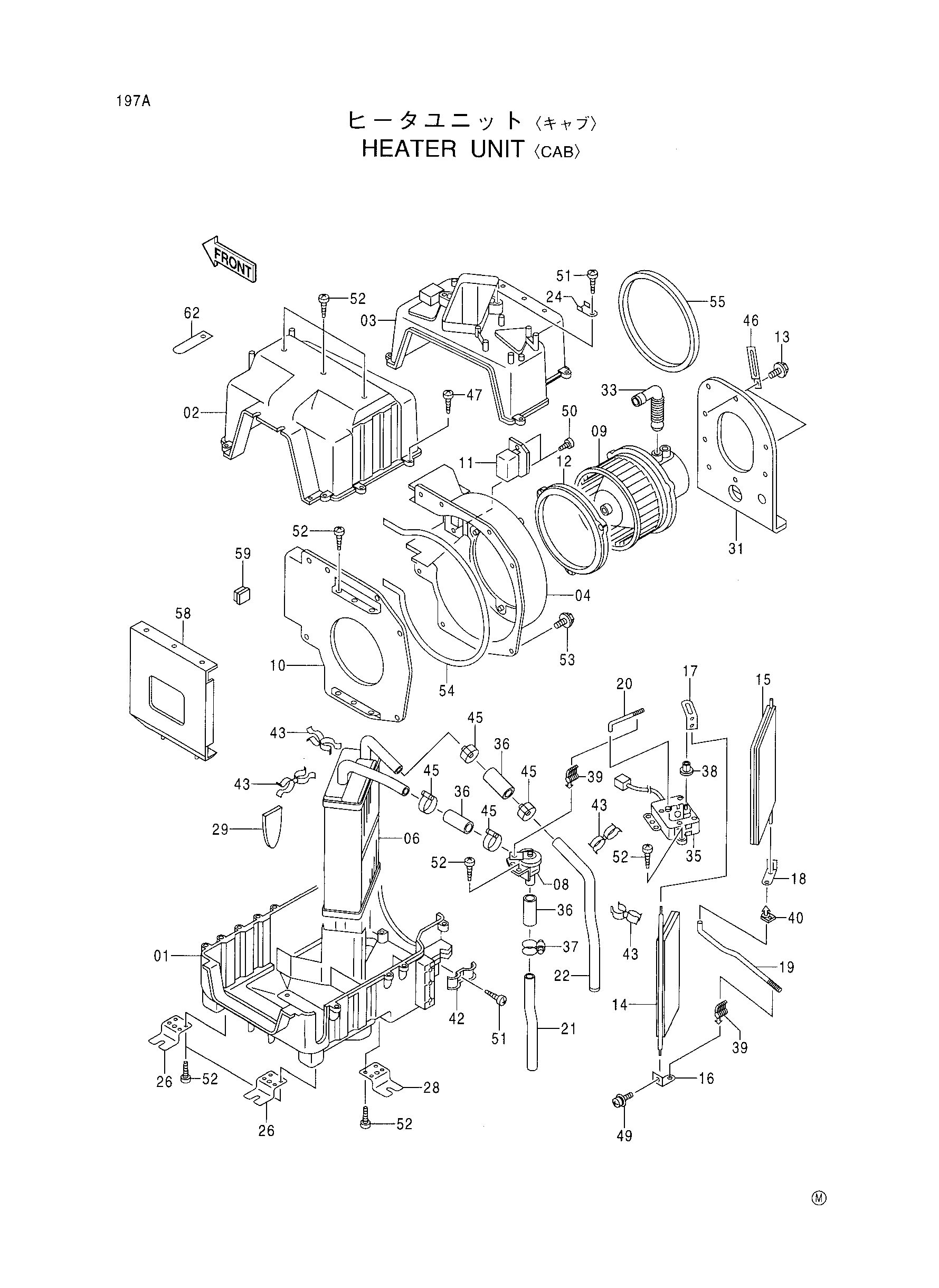

Заводская схема «Отопитель блок <кабина>» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4363688 | Блок отопитель | 1 | |
| 01 | 4363939 | Корпус | 1 |
| 02 | 4358259 | Корпус | 1 |
| 03 | 4358260 | Корпус | 1 |
| 04 | 4363940 | Корпус | 1 |
| 06 | 4358261 | Радиатор | 1 |
| 08 | 4353904 | Клапан | 1 |
| 09 | 4363941 | Гидромотор | 1 |
| 10 | 4363942 | Фланец | 1 |
| 11 | 4368400 | Резистор | 1 |
| 12 | 4363944 | Манжета | 1 |
| 13 | 4364031 | Болт с шайбой | 3 |
| 14 | 4353901 | Дверь | 1 |
| 15 | 4353900 | Дверь | 1 |
| 16 | 4363945 | Рычаг | 1 |
| 17 | 4363946 | Рычаг | 1 |
| 18 | 4363947 | Рычаг | 1 |
| 19 | 4363948 | Вал | 1 |
| 20 | 4363949 | Вал | 1 |
| 21 | 4353902 | Трубка | 1 |
| 22 | 4359195 | Трубка | 1 |
| 24 | 4363950 | Кронштейн | 2 |
| 26 | 4363951 | Кронштейн | 3 |
| 28 | 4363952 | Кронштейн | 1 |
| 29 | 4363965 | Резиновая втулка | 1 |
| 31 | 4363953 | Кронштейн | 1 |
| 33 | 4363954 | Трубка | 1 |
| 35 | 4359196 | Гидромотор | 1 |
| 36 | 4358252 | Шланг | 3 |
| 37 | 4235897 | Хомут | 1 |
| 38 | 4363955 | Втулка | 1 |
| 39 | 4362310 | Хомут | 2 |
| 40 | 4363956 | Втулка | 1 |
| 42 | 4363958 | Хомут | 1 |
| 43 | 4363959 | Хомут | 4 |
| 45 | 4359194 | Хомут | 4 |
| 46 | 4363961 | Хомут | 2 |
| 49 | J460308 | Винт с шайбой | 3 |
| 54 | 4363966 | Манжета | 1 |
| 55 | 4363967 | Манжета | 1 |
| 58 | 4363963 | Направляющая | 1 |
| 59 | 4363962 | Втулка | 1 |
| 62 | 4363961 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
