Поворотный плуг жгут проводов (многофункциональный быстросъёмное устройство) — HITACHI LX70-2

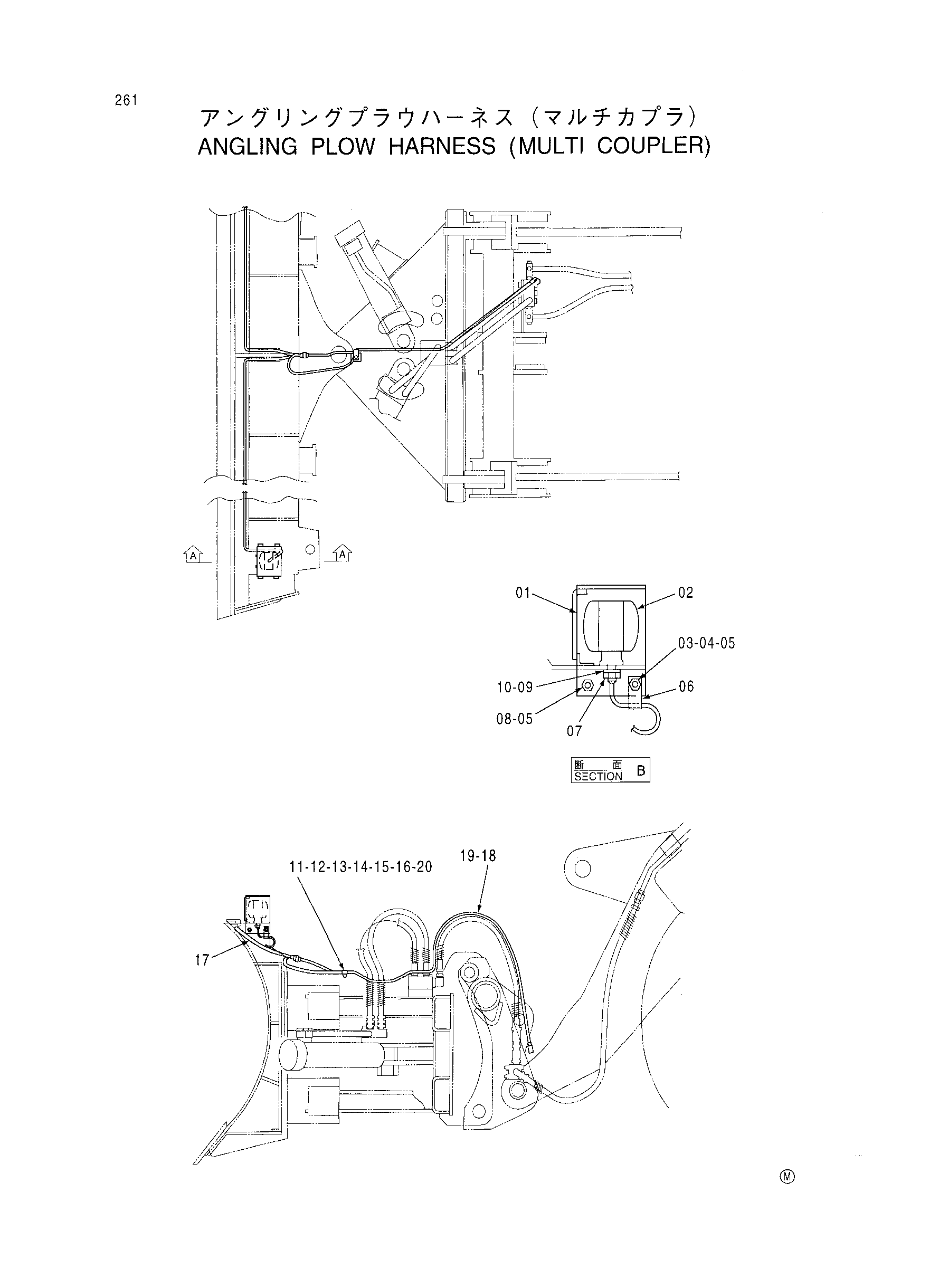

Заводская схема «Поворотный плуг жгут проводов (многофункциональный быстросъёмное устройство)» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314152 | Защитный кожух | 2 |
| 02 | 4334983 | Фонарь | 2 |
| 03 | 4314153 | Болт | 2 |
| 04 | 4283388 | Гайка | 2 |
| 05 | 4283387 | Стопорная шайба | 10 |
| 06 | 4314154 | Зажим | 2 |
| 07 | J950012 | Гайка | 2 |
| 08 | 4283422 | Болт | 6 |
| 09 | 4314155 | Шайба | 2 |
| 10 | 4314156 | Шайба зуб | 2 |
| 11 | 4283419 | Кронштейн | 1 |
| 12 | 4286234 | Зажим | 1 |
| 13 | 4283423 | Болт | 1 |
| 14 | 4283424 | Гайка | 1 |
| 15 | 4283574 | Шайба | 1 |
| 16 | 4283578 | Стопорная шайба | 1 |
| 17 | 4314157 | Жгут проводов | 1 |
| 18 | 4055312 | Ленточный зажим | 10 |
| 19 | 4363345 | Жгут проводов | 1 |
| 20 | 4314159 | Шайба зуб | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
