Погрузчик линкаге — HITACHI LX70-2

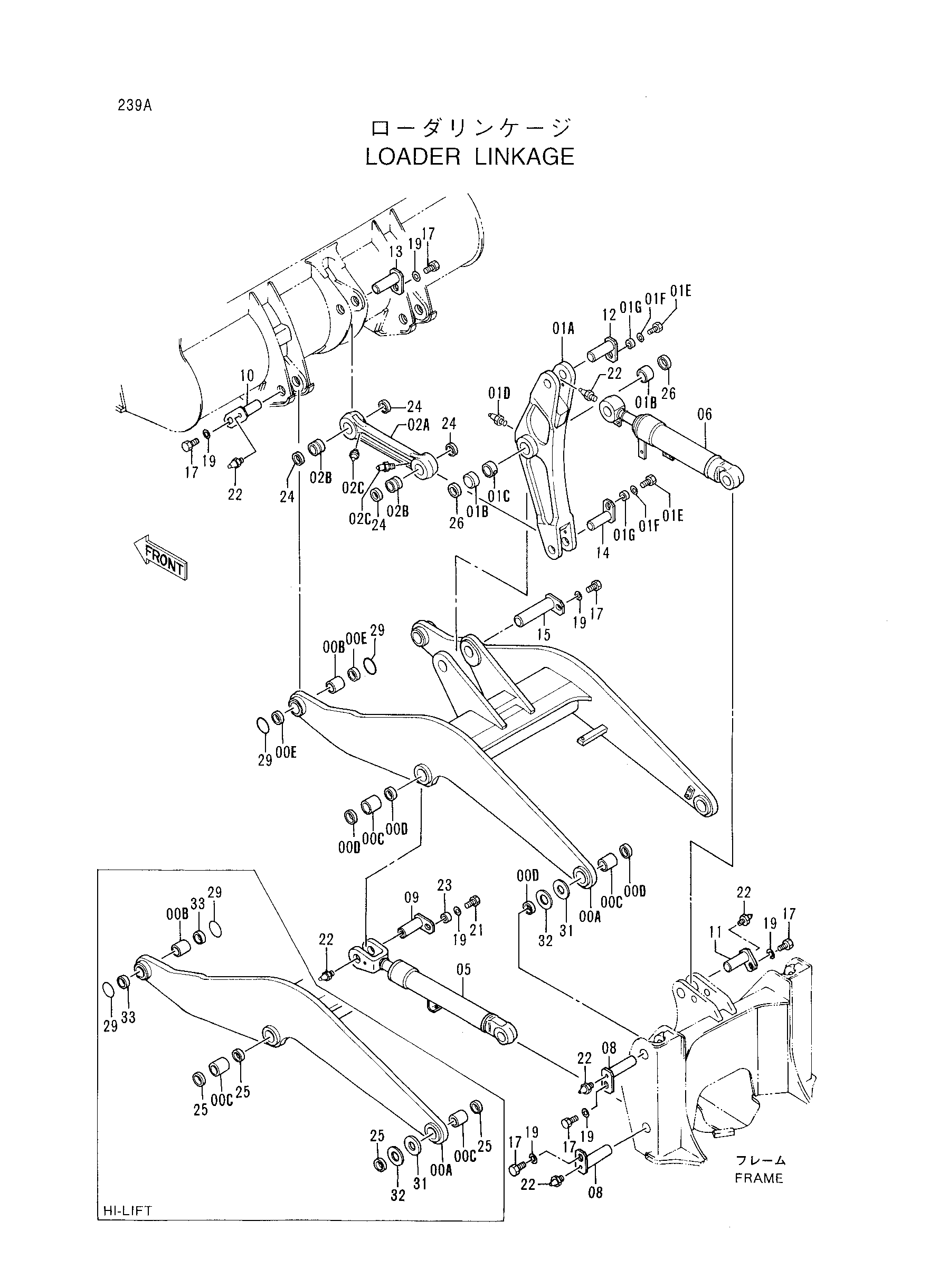

Заводская схема «Погрузчик линкаге» для HITACHI LX70-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A-E	7031972	Рукоять подъём в сборе	1
00A-C	9135108	Рукоять подъём в сборе	1
00A	6014921	Рукоять подъём	1
00A	6014323	Рукоять подъём	1
00B	4289279	Втулка	2
00C	3055840	Втулка	4
00D	4094086	Пылезащитное уплотнение	8
00E	4094087	Пылезащитное уплотнение	4
01A-G	9137785	Кранк белл в сборе	1
01A	2025646	Кранк белл	1
01B	3042771	Втулка	2
01C	4226238	Проставка	1
01D	J75481	Пресс-маслёнка	1
01E	J901635	Болт	2
01F	4087197	Шайба	2
01G	4332708	Бобышка	2
02A-C	9113708	Тяга в сборе	1
02A-C	9098864	Тяга в сборе	1
02A-C	9091796	Тяга в сборе	1
02A	2036609	Тяга	1
02A	8049759	Тяга	1
02A	2028831	Тяга	1
02B	4261268	Втулка	2
02B	3042770	Втулка	2
02B	3042334	Втулка	2
02C	J75481	Пресс-маслёнка	2
05	4285053	Гидроцилиндр. подъём	2
06	4285054	Гидроцилиндр ковша	1
06	4266360	Гидроцилиндр ковша	1
08	8054276	Палец	4
09	8054280	Палец	2
10	8054277	Палец	2
11	8054141	Палец	1
12	8054142	Палец	1
13	8054278	Палец	1
13	8042135	Палец	1
14	8054279	Палец	1
15	8051510	Палец	1
17	J901220	Болт	9
19	4183252	Шайба	11
21	J901230	Болт	2
22	J75481	Пресс-маслёнка	10
23	4252958	Бобышка	2
24	4094087	Пылезащитное уплотнение	4
25	4094086	Пылезащитное уплотнение	8
26	4065687	Пылезащитное уплотнение	2
29	4066923	Уплотнительное кольцо	4
31	4179807	Шайба	2
32	4179808	Шайба	3
33	4094087	Пылезащитное уплотнение	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
