43-11: Управление — HITACHI LX60-7

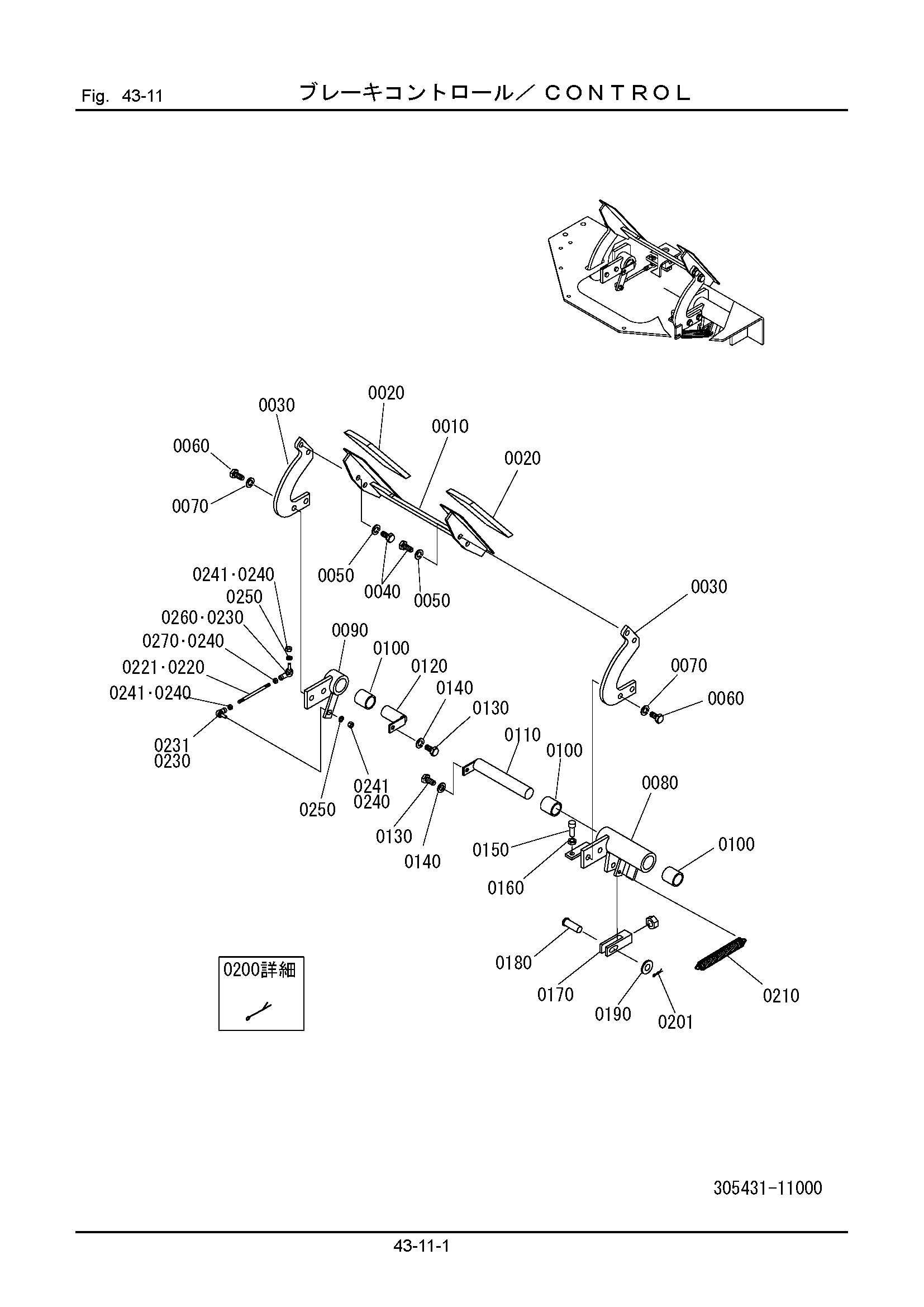

Заводская схема «43-11: Управление» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305431-11110 | Педаль | 1 |
| 0020 | 301436-11120 | Резиновая прокладка | 2 |
| 0030 | 305431-11120 | Пластина | 2 |
| 0040 | 100112-10020 | Болт | 4 |
| 0050 | 108002-10025 | W/S | 4 |
| 0060 | 100112-12025 | Болт | 4 |
| 0070 | 108002-12030 | W/S | 4 |
| 0080 | 305431-11130 | Тяга | 1 |
| 0090 | 305431-11140 | Тяга | 1 |
| 0100 | 323431-11150 | Подшипник, неедле | 3 |
| 0110 | 305431-11150 | Вал | 1 |
| 0120 | 305431-11170 | Вал | 1 |
| 0130 | 100112-10020 | Болт | 2 |
| 0140 | 108002-10025 | W/S | 2 |
| 0150 | 323466-21240 | Ограничитель | 1 |
| 0160 | 103212-10060 | Гайка | 1 |
| 0170 | 336431-11130 | Вилка | 1 |
| 0180 | 336431-11140 | Палец | 1 |
| 0190 | 108202-12025 | Шайба | 1 |
| 0201 | 323626-11190 | Палец, стопорный | 1 |
| 0210 | 322431-11190 | Пружина | 1 |
| 0220 | 305431-11160 | Шток | 1 |
| 0221 | 336841-11130 | Шток | 1 |
| 0230 | 226411-21190 | Концевой, шток | 2 |
| 0231 | 323461-21170 | Концевой, шток | 1 |
| 0240 | 103312-08065 | Гайка | 4 |
| 0241 | 103312-08065 | Гайка | 3 |
| 0250 | 108002-08020 | W/S | 2 |
| 0260 | 621841-13160 | Концевой, шток | 1 |
| 0270 | 311431-11170 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
