25-00: HST — HITACHI LX60-7

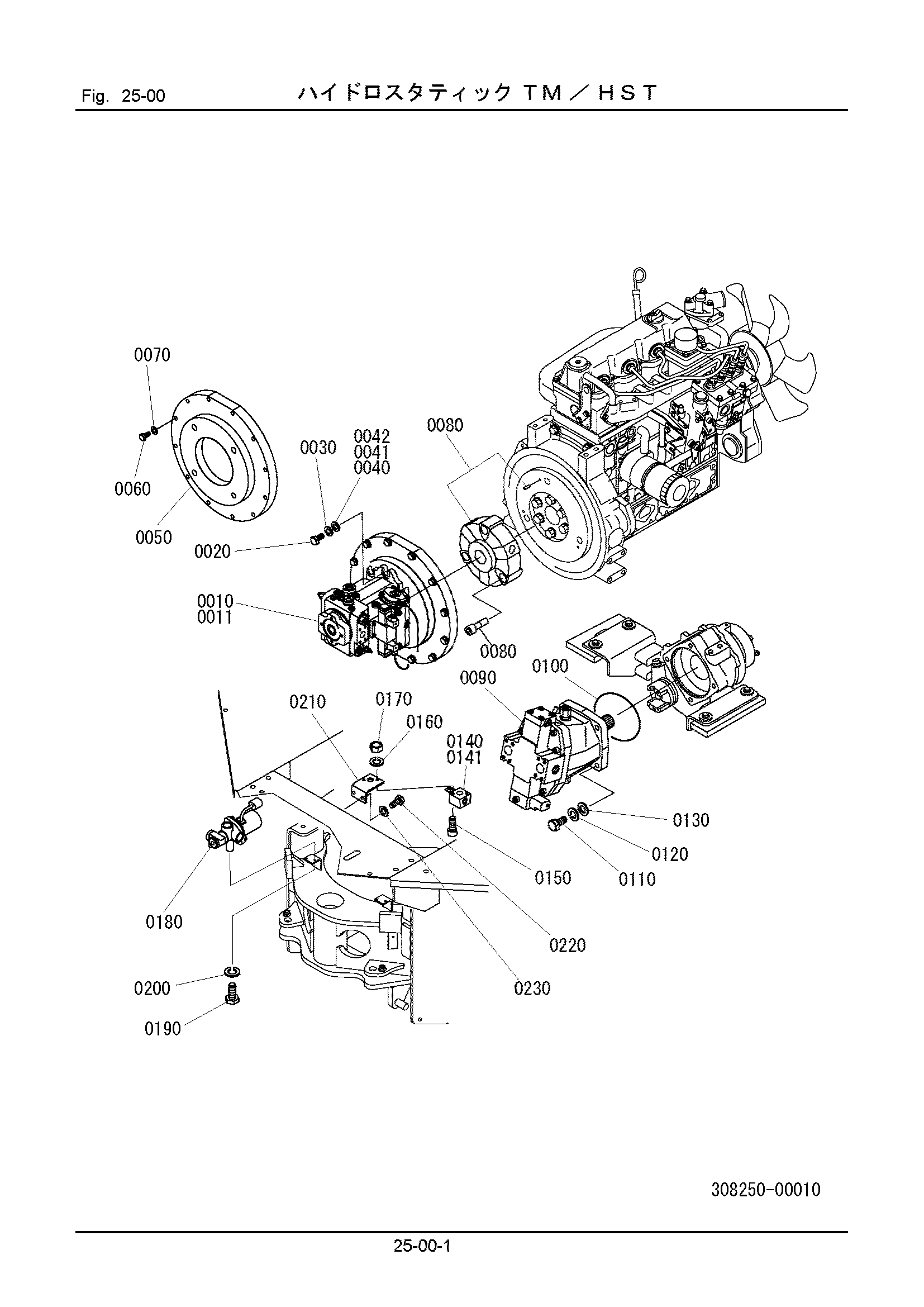

Заводская схема «25-00: HST» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 308251-00000 | Насос AS. | 1 |
| 0011 | 308251-00001 | Насос AS. | 1 |
| 0020 | 100312-18050 | Болт | 4 |
| 0030 | 108002-18046 | W/S | 4 |
| 0040 | 108202-18030 | Шайба | 4 |
| 0041 | 354011-00130 | Шайба | 4 |
| 0042 | 302371-00110 | Шайба | 4 |
| 0050 | 308251-00110 | Кронштейн | 1 |
| 0060 | 100412-10050 | Болт | 12 |
| 0070 | 108002-10025 | W/S | 12 |
| 0080 | 308251-00120 | Муфта AS | 1 |
| 0090 | 308255-00000 | Гидромотор AS. | 1 |
| 0100 | 305251-00130 | Уплотнительное кольцо | 1 |
| 0110 | 100312-16060 | Болт | 4 |
| 0120 | 108002-16040 | W/S | 4 |
| 0130 | 108202-16030 | Шайба | 4 |
| 0140 | 305251-00140 | Инкхинг клапан AS. | 1 |
| 0141 | 301256-00140 | Инкхинг клапан AS. | 1 |
| 0150 | 100921-08050 | Болт | 2 |
| 0160 | 108002-08020 | W/S | 2 |
| 0170 | 103312-08065 | Гайка | 2 |
| 0180 | 305461-13000 | Электромагнитный клапан AS | 1 |
| 0190 | 100112-06016 | Болт | 2 |
| 0200 | 108002-06015 | W/S | 2 |
| 0210 | 305251-00160 | Кронштейн | 1 |
| 0220 | 100112-10020 | Болт | 2 |
| 0230 | 108002-10025 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
