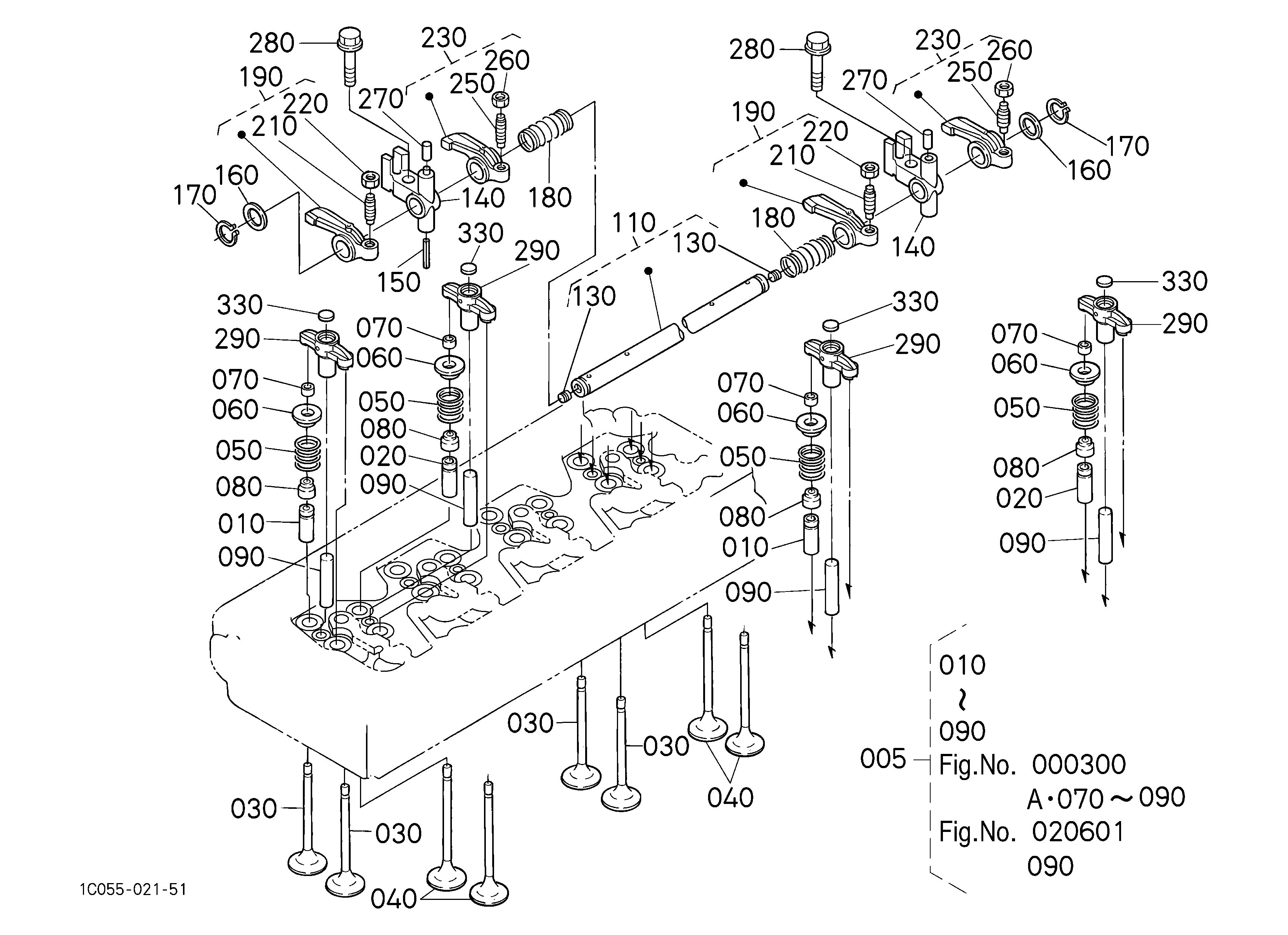

Клапан и коромысло рукоять — HITACHI LX60-7

Заводская схема «Клапан и коромысло рукоять» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
005	KBT1C02003022	В сборе головка блока цилиндров	1
005	KBT1C02003025	В сборе головка блока цилиндров	1
005	KBT1C02003026	В сборе головка блока цилиндров	1
005	KBT1C02003027	В сборе головка блока цилиндров	1
010	KBT1626113540	Направляющая, впускной клапан	8
020	KBT1626113560	Направляющая, выпускной клапан	8
030	KBT1C02013110	Клапан, впускной	8
030	KBT1C02013112	Клапан, впускной	8
040	KBT1C02013120	Клапан, выпускной	8
040	KBT1C02013122	Клапан, выпускной	8
050	KBT1C01013240	Пружина, клапан	16
060	KBT1626113330	Фиксатор, пружина	16
070	KBT1526113980	Коллет, клапан пружина	16
080	KBT1C01013150	Уплотнение, клапан стем	16
090	KBT1C01013482	Вал, клапан	8
110	KBT1C02014050	В сборе вал, р-арм	1
130	KBT0341050808	Винт, комплект	2
140	KBT1C02014350	Кронштейн, коромысло рукоять	4
140	KBT1C02014352	Кронштейн, коромысло рукоять	4
150	KBT0541100528	Палец, пружина	1
160	KBT1C01014430	Шайба	2
170	KBT0461200160	CIR зажим, екстернал	2
180	KBT1C02014310	Пружина, коромысло рукоять	3
190	KBT1C02014020	В сборе коромысло рукоять, IN.	4
210	KBT1552114230	Винт, регулировочный	4
220	KBT1502114240	Гайка	4
230	KBT1C02014150	В сборе коромысло рукоять, EXH.	4
250	KBT1552114230	Винт, регулировочный	4
260	KBT1502114240	Гайка	4
270	KBT1C02094510	Палец, страигхт	1
280	KBT0177451060	Болт, фланец	4
290	KBT1C02013460	В сборе рукоять, клапан бриге	8
290	KBT1C02013463	Рукоять, клапан бриге	8
310	KBT1C01014280	Винт, адджустмент	8
320	KBT1624114240	Гайка	8
330	KBT1C01013490	Накладка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
