46-00: Трубопроводы — HITACHI LX60-7

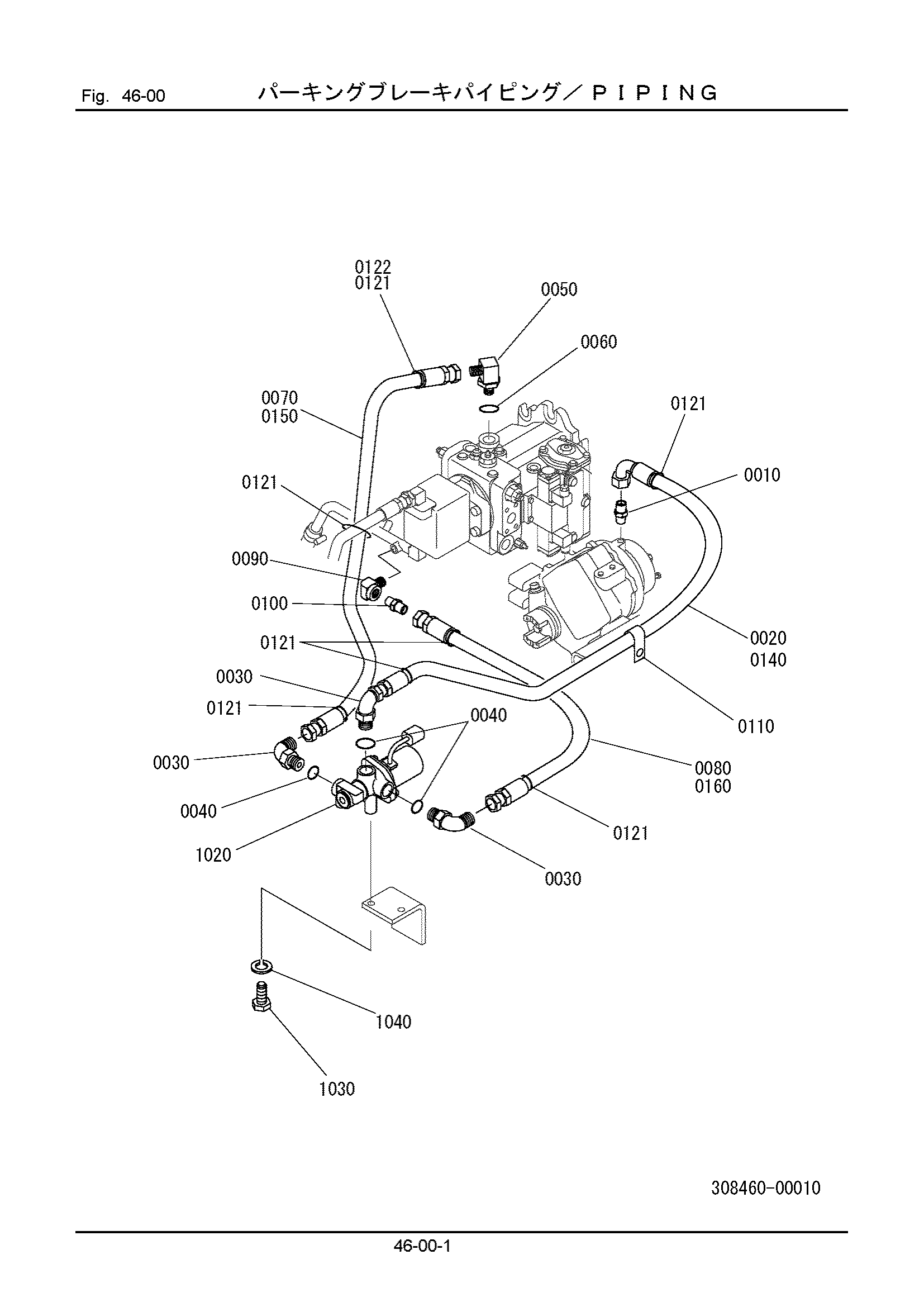

Заводская схема «46-00: Трубопроводы» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 123301-02020 | Коннектер | 1 |
| 0020 | 128560-06095 | Шланг | 1 |
| 0030 | 308271-11510 | Угловой штуцер | 3 |
| 0040 | 120011-01100 | Уплотнительное кольцо | 3 |
| 0050 | 124303-04020 | Угловой штуцер | 1 |
| 0060 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0070 | 125260-06090 | Шланг | 1 |
| 0080 | 125260-06060 | Шланг | 1 |
| 0090 | 123203-02020 | Угловой штуцер | 1 |
| 0100 | 346781-11330 | Адаптер, шланг | 1 |
| 0110 | 550051-11210 | Зажим | 1 |
| 0121 | 130410-05000 | Хомут, трос | 7 |
| 0122 | 130410-05000 | Хомут, трос | 1 |
| 0140 | 132110-15085 | Трубка, коил | 1 |
| 0150 | 132110-15080 | Трубка, коил | 1 |
| 0160 | 132110-15050 | Трубка, коил | 1 |
| 1020 | 305461-13000 | Электромагнитный клапан AS | 1 |
| 1030 | 100112-06016 | Болт | 2 |
| 1040 | 108002-06015 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
