78-00: Трубопроводы — HITACHI LX60-7

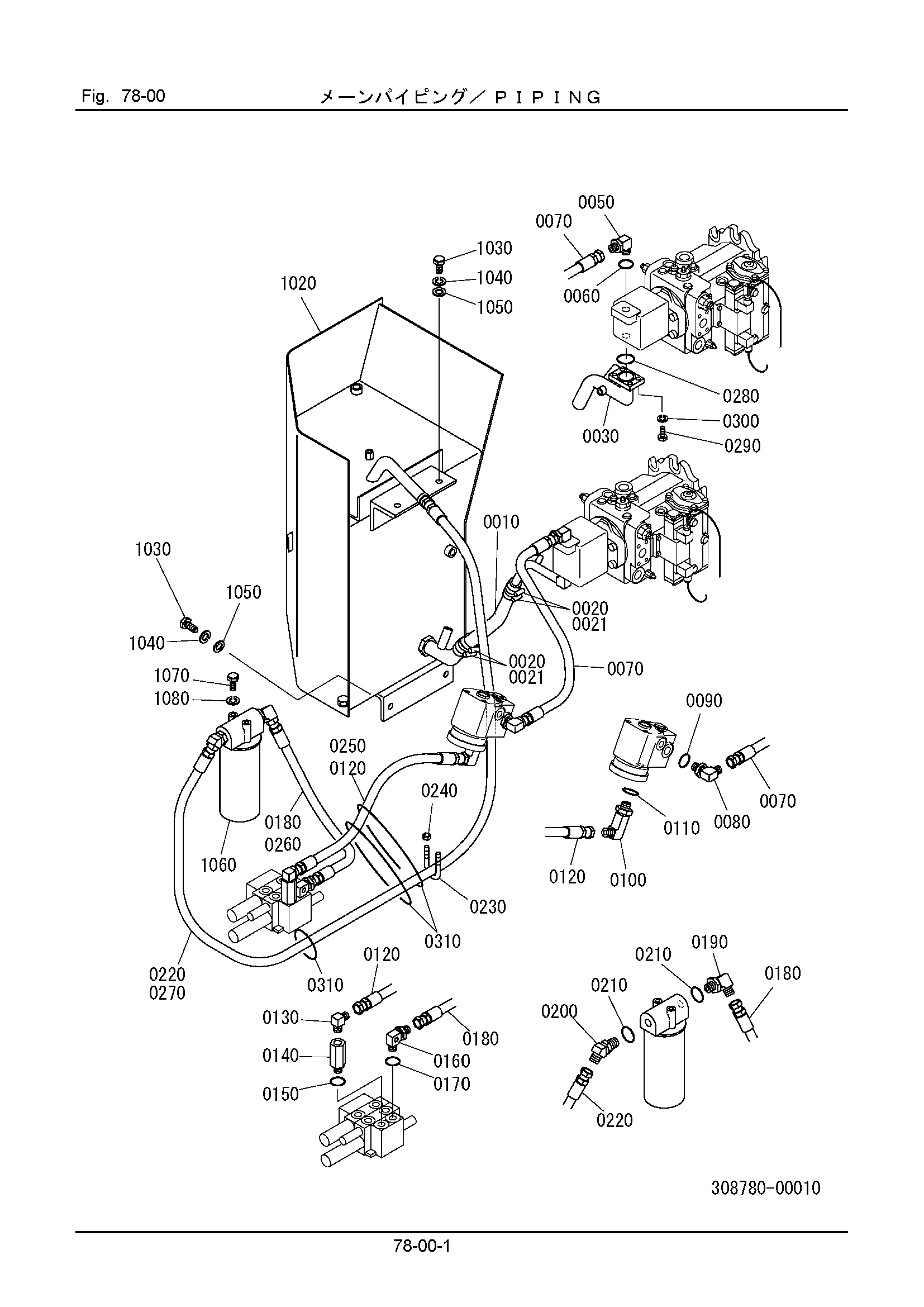

Заводская схема «78-00: Трубопроводы» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 308781-11120 | Шланг | 1 |
| 0020 | 130310-04800 | Хомут, шланг | 4 |
| 0021 | 130310-04800 | Хомут, шланг | 2 |
| 0030 | 308781-11110 | Трубка | 1 |
| 0050 | 124303-06000 | Угловой штуцер | 1 |
| 0060 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0070 | 125240-19075 | Шланг | 1 |
| 0080 | 302271-11110 | Угловой штуцер | 1 |
| 0090 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0100 | 124304-04000 | Угловой штуцер | 1 |
| 0110 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0120 | 305781-11120 | Шланг | 1 |
| 0130 | 123304-06060 | Угловой штуцер | 1 |
| 0140 | 337781-11280 | Разъём | 1 |
| 0150 | 120112-91000 | Уплотнительное кольцо | 1 |
| 0160 | 305781-11140 | Угловой штуцер | 1 |
| 0170 | 120112-91000 | Уплотнительное кольцо | 1 |
| 0180 | 125260-19060 | Шланг | 1 |
| 0190 | 124303-06000 | Угловой штуцер | 1 |
| 0200 | 124303-06000 | Угловой штуцер | 1 |
| 0210 | 120011-02400 | Уплотнительное кольцо | 2 |
| 0220 | 125260-19160 | Шланг | 1 |
| 0230 | 305781-11130 | Болт | 1 |
| 0240 | 103312-10080 | Гайка | 4 |
| 0250 | 132110-25150 | Трубка, коил | 1 |
| 0260 | 132110-25060 | Трубка, коил | 1 |
| 0270 | 132110-25160 | Коил, трубка | 1 |
| 0280 | 120011-04200 | Уплотнительное кольцо | 1 |
| 0290 | 100112-10030 | Болт | 4 |
| 0300 | 108002-10025 | W/S | 4 |
| 0310 | 130410-05000 | Хомут, трос | 3 |
| 1030 | 100112-12045 | Болт | 4 |
| 1040 | 108002-12030 | W/S | 4 |
| 1050 | 550901-18270 | Шайба | 4 |
| 1060 | 305781-31000 | Фильтр AS. | 1 |
| 1070 | 100112-12025 | Болт | 2 |
| 1080 | 108002-12030 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
