02-12: PRE фильтр — HITACHI LX60-7

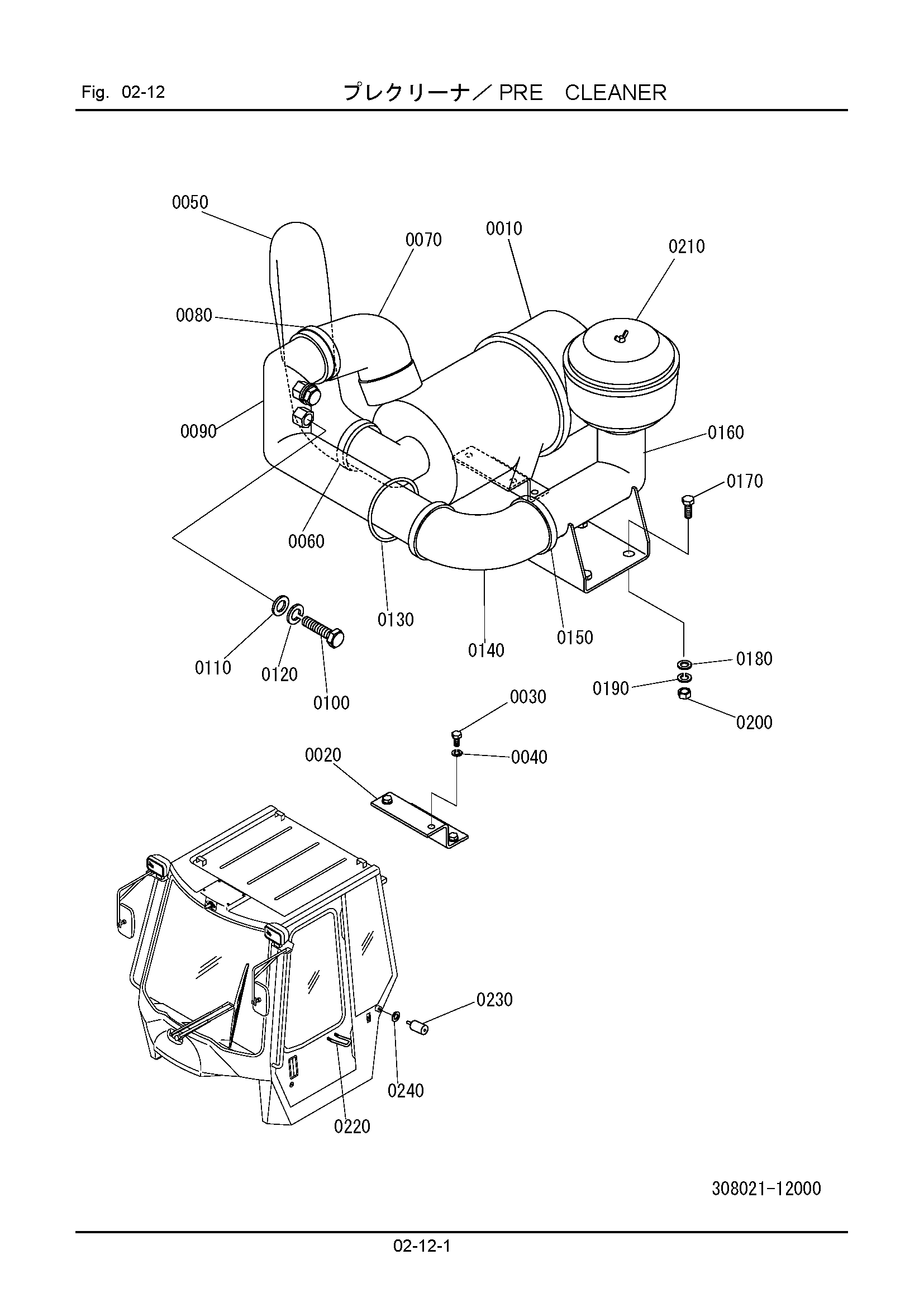

Заводская схема «02-12: PRE фильтр» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 308021-11000 | Воздушный фильтр AS | 1 |
| 0020 | 308021-21110 | Кронштейн | 1 |
| 0030 | 100112-08020 | Болт | 4 |
| 0040 | 108002-08020 | W/S | 4 |
| 0050 | 305021-21120 | Шланг | 1 |
| 0060 | 130310-08000 | Хомут шланг | 2 |
| 0070 | 308021-12130 | Шланг | 1 |
| 0080 | 130310-09000 | Хомут шланг | 2 |
| 0090 | 308021-12110 | Трубка | 1 |
| 0100 | 100112-10025 | Болт | 2 |
| 0110 | 322621-11350 | Шайба | 2 |
| 0120 | 108002-10025 | W/S | 2 |
| 0130 | 146121-11030 | Уплотнение резиновый | 1 |
| 0140 | 308021-12130 | Шланг | 1 |
| 0150 | 130310-09000 | Хомут шланг | 2 |
| 0160 | 308021-12120 | Трубка | 1 |
| 0170 | 100112-10030 | Болт | 4 |
| 0180 | 322621-11350 | Шайба | 4 |
| 0190 | 108002-10025 | W/S | 4 |
| 0200 | 103312-10080 | Гайка | 4 |
| 0210 | 353021-12120 | PRE креанер AS | 1 |
| 0220 | 305021-24140 | Болт | 1 |
| 0230 | 305021-24150 | Бобышка | 1 |
| 0240 | 322621-11350 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
