Поршень и коленчатый вал — HITACHI LX60-7

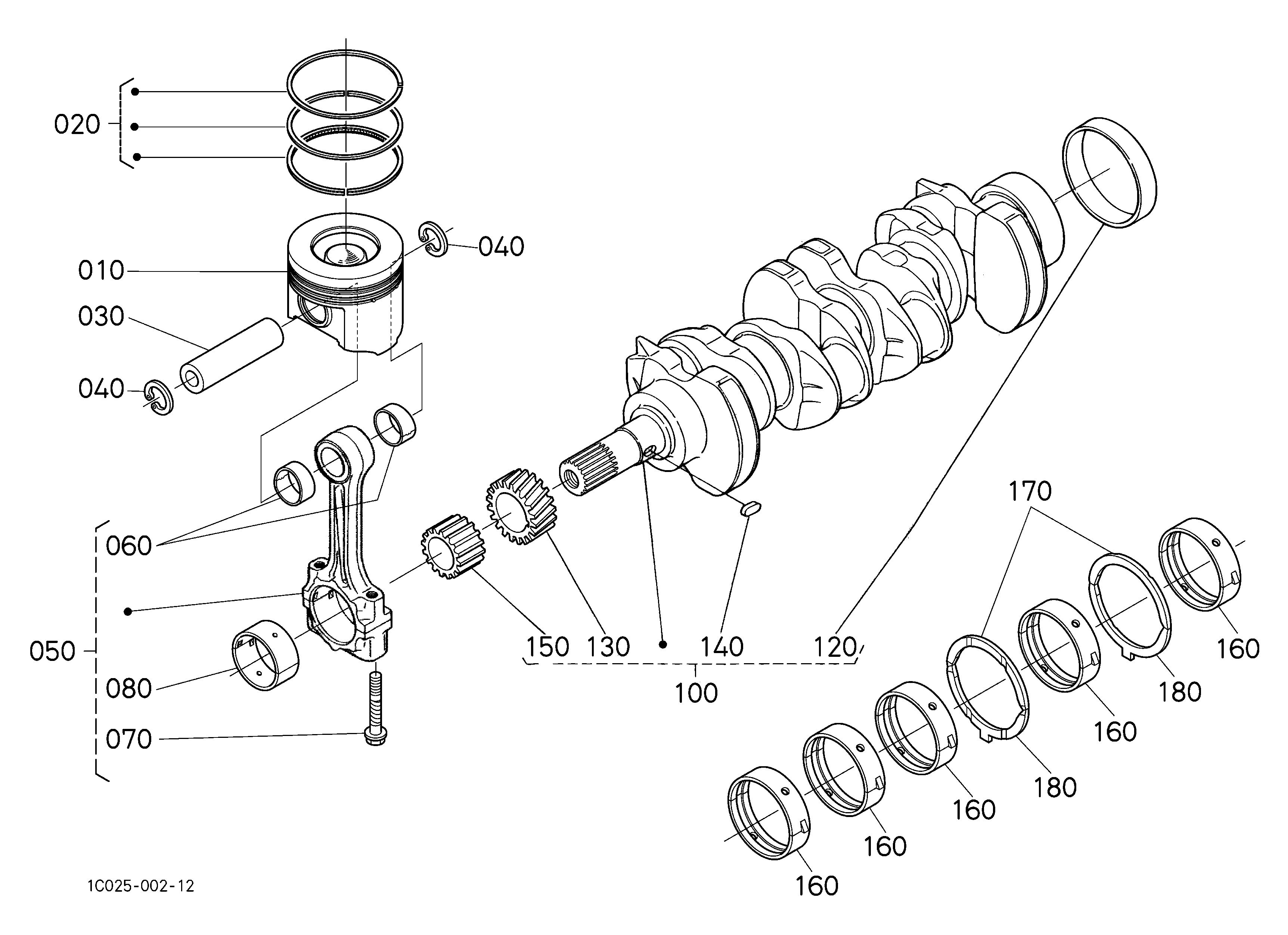

Заводская схема «Поршень и коленчатый вал» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1G52721110 | Поршень | 4 |
| 010 | KBT1G52721910 | Поршень | 4 |
| 020 | KBT1C02021050 | В сборе поршень кольцо | 4 |
| 020 | KBT1C02021090 | В сборе поршень кольцо | 4 |
| 030 | KBT1C01021310 | Палец, поршень | 4 |
| 040 | KBT0461100300 | CIR зажим, интернал | 8 |
| 050 | KBT1C02022014 | В сборе шток, коннектинг | 4 |
| 050 | KBT1C02022017 | В сборе шток, коннектинг | 4 |
| 060 | KBT1C01021980 | Втулка, поршень палец | 1 |
| 070 | KBT1C01022140 | Болт, коннектинг шток | 8 |
| 070 | KBT1C01022142 | Болт, коннектинг шток | 8 |
| 080 | KBT1C02022312 | Металлический, кранкпин | 8 |
| 080 | KBT1C02022332 | Металлический, кранкпин | 4 |
| 080 | KBT1C02022962 | Металлический, кранкпин | 4 |
| 080 | KBT1C02022972 | Металлический, кранкпин | 4 |
| 100 | KBT1C05023010 | Комп.кранксхафт | 1 |
| 120 | KBT1C01023300 | Втулка, коленчатый вал | 1 |
| 130 | KBT1C01024112 | Шестерня, коленчатый вал | 1 |
| 140 | KBT0571200515 | Шпонка, феатхер | 1 |
| 150 | KBT1C01035630 | Шестерня, масляный насос привод | 1 |
| 160 | KBT1C02023470 | Металлический, коленчатый вал | 5 |
| 160 | KBT1C02023910 | Металлический, коленчатый вал | 5 |
| 160 | KBT1C02023920 | Металлический, коленчатый вал | 5 |
| 170 | KBT1C01023530 | Металлический, боковой | 2 |
| 170 | KBT1C01023950 | Металлический, боковой | 2 |
| 170 | KBT1C01023960 | Металлический, боковой | 2 |
| 180 | KBT1C01023540 | Металлический, боковой | 2 |
| 180 | KBT1C01023970 | Металлический, боковой | 2 |
| 180 | KBT1C01023980 | Металлический, боковой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
