988-11: Линкаге — HITACHI LX60-7

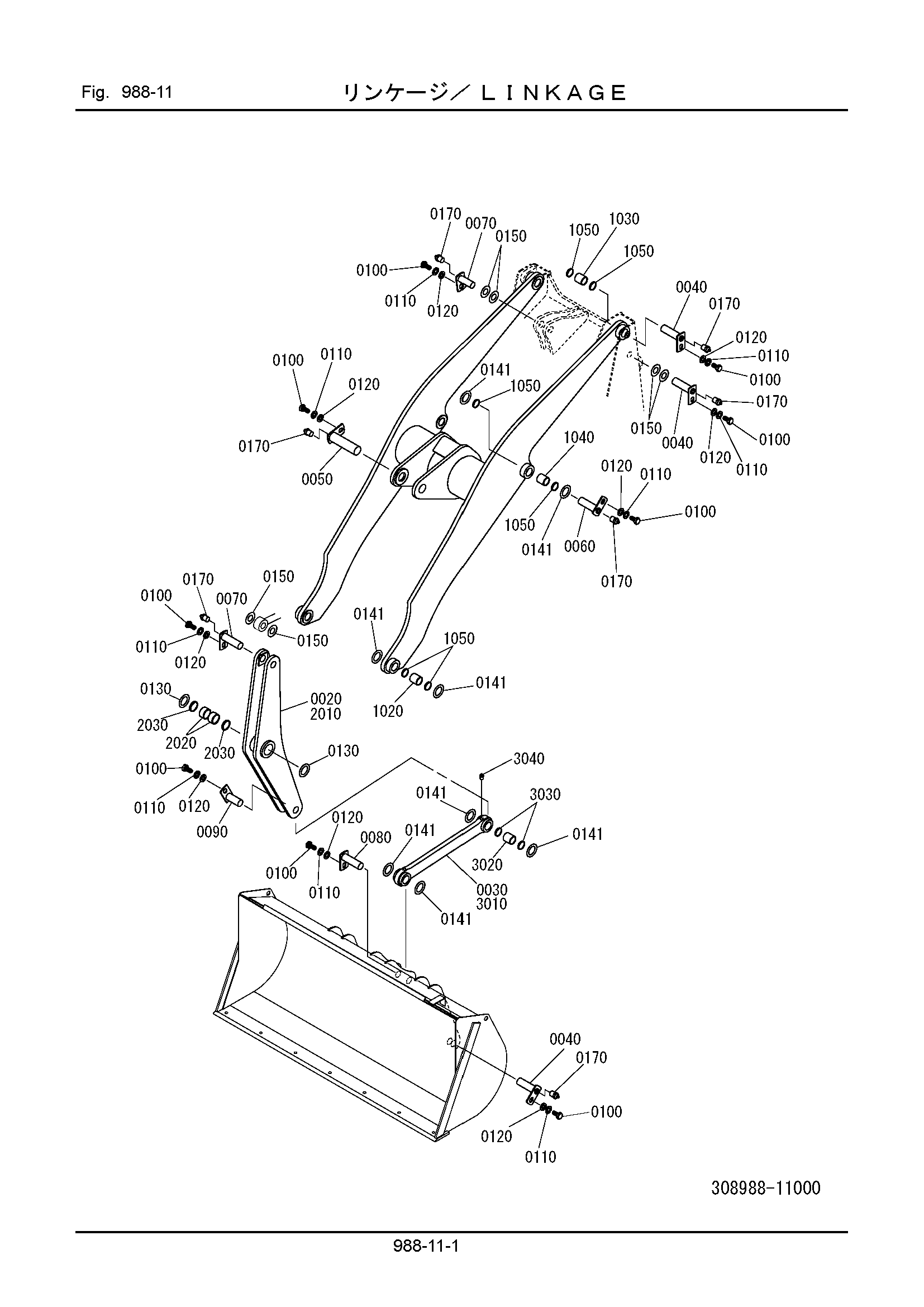

Заводская схема «988-11: Линкаге» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 308811-12100 | Рукоять подъём AS | 1 |
| 1020 | 305811-11440 | Втулка | 2 |
| 1030 | 305811-11410 | Втулка | 2 |
| 1040 | 305811-11420 | Втулка | 2 |
| 1050 | 141540-04555 | Уплотнение пыль | 12 |
| 0020 | 305811-13200 | Беллкранк AS | 1 |
| 2020 | 302811-11430 | Втулка | 2 |
| 2030 | 141540-06075 | Уплотнение пыль | 2 |
| 0030 | 305811-12300 | Тяга AS | 1 |
| 3020 | 305811-11430 | Втулка | 2 |
| 3030 | 141540-04555 | Уплотнение пыль | 4 |
| 3040 | 110001-01000 | Ниппель, смазка | 2 |
| 0040 | 337811-11210 | Палец | 6 |
| 0050 | 337811-11220 | Палец | 1 |
| 0060 | 337811-11240 | Палец | 2 |
| 0070 | 337811-11260 | Палец | 2 |
| 0080 | 339811-71130 | Палец | 1 |
| 0090 | 339811-71140 | Палец | 1 |
| 0100 | 100112-12020 | Болт | 13 |
| 0110 | 108002-12030 | W/S | 13 |
| 0120 | 311811-11270 | Шайба | 13 |
| 0130 | 337811-11230 | Регулировочная шайба T1.0 | 0 |
| 0141 | 341541-11110 | Регулировочная шайба | 0 |
| 0150 | 334811-11320 | Регулировочная шайба T2.3 | 0 |
| 0170 | 110001-01000 | Ниппель, смазка | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
