54-21: Гидроцилиндр — HITACHI LX60-7

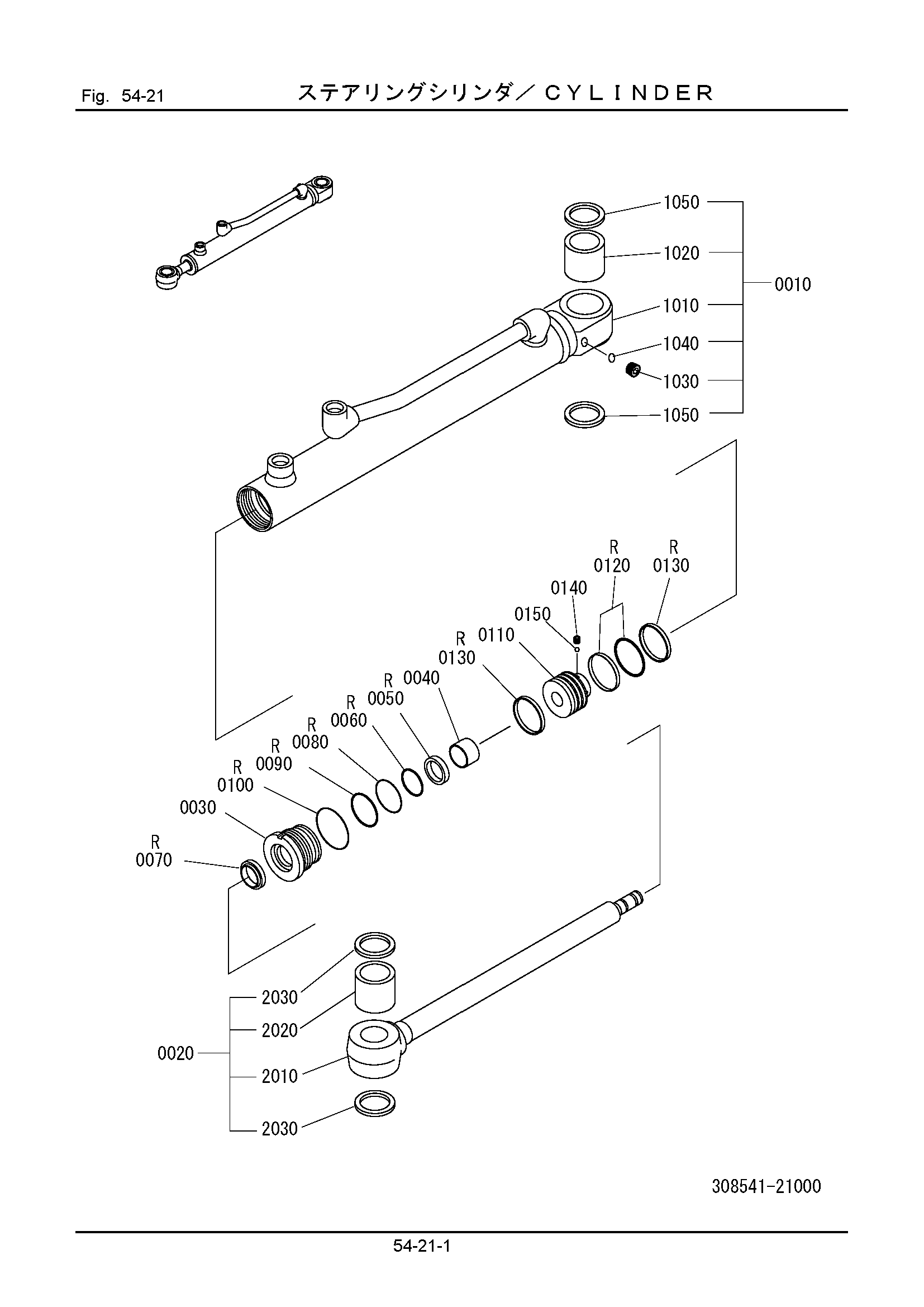

Заводская схема «54-21: Гидроцилиндр» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 308541-21000 | Гидроцилиндр AS | 1 | |
| 0010 | 308541-21110 | Гидроцилиндр трубка AS | 1 |
| 1020 | 301836-13130 | Втулка | 1 |
| 1030 | 308831-11210 | Пробка | 1 |
| 1040 | 120011-00800 | Уплотнительное кольцо | 1 |
| 1050 | 301836-13320 | Уплотнение, пыль | 2 |
| 0020 | 308541-21130 | Поршень шток AS | 1 |
| 2020 | 301836-13130 | Втулка | 1 |
| 2030 | 301836-13320 | Уплотнение, пыль | 2 |
| 0030 | 308541-21150 | Гидроцилиндр головка | 1 |
| 0040 | 308541-21160 | Втулка | 1 |
| 0050 | 301541-21140 | U кольцо | 1 |
| 0060 | 308541-21170 | Задний UP кольцо | 1 |
| 0070 | 301546-21210 | Стеклоочиститель кольцо | 1 |
| 0080 | 120012-04000 | Уплотнительное кольцо | 1 |
| 0090 | 120702-04000 | Задний UP кольцо | 1 |
| 0100 | 373711-13150 | Уплотнительное кольцо | 1 |
| 0110 | 308541-21180 | Поршень | 1 |
| 0120 | 305541-21260 | Уплотнение кольцо AS | 1 |
| 0130 | 308541-21190 | Скольжение кольцо | 2 |
| 0140 | 301836-11280 | Винт комплект | 1 |
| 0150 | 621831-11230 | Шарик, стальной | 1 |
| 308541-99110 | Репаир комплект(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
