27-00: Трубопроводы — HITACHI LX60-7

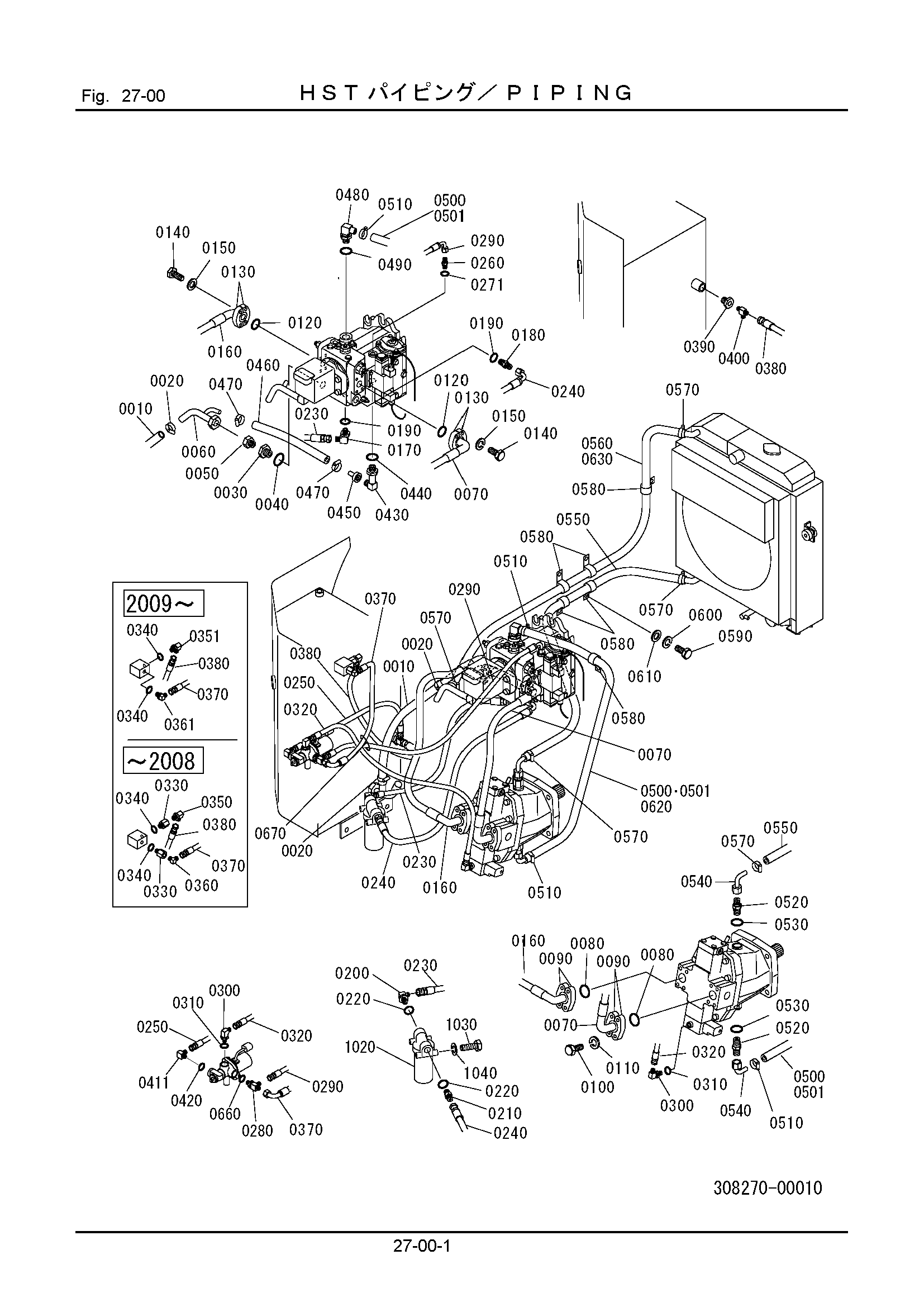

Заводская схема «27-00: Трубопроводы» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302271-11210 | Шланг | 1 |
| 0020 | 130310-03500 | Хомут, шланг | 2 |
| 0030 | 305271-11120 | Втулка | 1 |
| 0040 | 120011-03800 | Уплотнительное кольцо | 1 |
| 0050 | 123111-22060 | Разъём | 1 |
| 0060 | 305271-11130 | Трубка | 1 |
| 0070 | 308271-11110 | Шланг | 1 |
| 0080 | 341821-11110 | Уплотнительное кольцо | 2 |
| 0090 | 305271-11150 | Фланец, разрезной | 4 |
| 0100 | 100122-14045 | Болт | 8 |
| 0110 | 108002-14035 | W/S | 8 |
| 0120 | 550781-11240 | Уплотнительное кольцо | 2 |
| 0130 | 336271-11140 | Фланец, сприт | 4 |
| 0140 | 100122-12040 | Болт | 8 |
| 0150 | 108002-12030 | W/S | 8 |
| 0160 | 308271-11120 | Шланг | 1 |
| 0170 | 124303-06040 | Угловой штуцер | 1 |
| 0180 | 124301-06040 | Разъём | 1 |
| 0190 | 120011-02400 | Уплотнительное кольцо | 2 |
| 0200 | 124303-04000 | Угловой штуцер | 1 |
| 0210 | 124305-04000 | Угловой штуцер | 1 |
| 0220 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0230 | 125260-12070 | Шланг | 1 |
| 0240 | 128560-12090 | Шланг | 1 |
| 0250 | 125260-06050 | Шланг | 1 |
| 0260 | 124301-03000 | Разъём | 1 |
| 0271 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0280 | 308271-11130 | Тройник | 1 |
| 0290 | 128560-09090 | Шланг | 1 |
| 0300 | 308271-11510 | Угловой штуцер | 2 |
| 0310 | 120011-01100 | Уплотнительное кольцо | 2 |
| 0320 | 125260-06080 | Шланг | 1 |
| 0330 | 314531-11191 | Втулка | 2 |
| 0340 | 120112-90400 | Уплотнительное кольцо | 2 |
| 0350 | 123304-03030 | Угловой штуцер | 1 |
| 0351 | 305271-11310 | Угловой штуцер | 1 |
| 0360 | 123305-03020 | Угловой штуцер | 1 |
| 0361 | 305271-11320 | Угловой штуцер | 1 |
| 0370 | 128560-09060 | Шланг | 1 |
| 0380 | 125260-06070 | Шланг | 1 |
| 0390 | 123211-03020 | Втулка | 1 |
| 0400 | 123308-02020 | Тройник | 1 |
| 0411 | 308271-11510 | Угловой штуцер | 1 |
| 0420 | 120011-01100 | Уплотнительное кольцо | 1 |
| 0430 | 305271-11170 | Угловой штуцер, обратный | 1 |
| 0440 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0450 | 323271-11181 | Трубка | 1 |
| 0460 | 305271-11180 | Шланг | 1 |
| 0470 | 130310-03500 | Хомут, шланг | 2 |
| 0480 | 305271-11190 | Угловой штуцер | 1 |
| 0490 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0500 | 305271-11240 | Шланг | 1 |
| 0501 | 308271-11160 | Шланг | 1 |
| 0510 | 130310-03500 | Хомут, шланг | 2 |
| 0520 | 331781-11280 | Ниппель | 2 |
| 0530 | 120011-02400 | Уплотнительное кольцо | 2 |
| 0540 | 305271-11260 | Трубка | 2 |
| 0550 | 308271-11140 | Шланг | 1 |
| 0560 | 308271-11150 | Шланг | 1 |
| 0570 | 130310-03500 | Хомут, шланг | 4 |
| 0580 | 332011-00150 | Хомут | 6 |
| 0590 | 100112-10020 | Болт | 5 |
| 0600 | 108002-10025 | W/S | 5 |
| 0610 | 108202-10020 | Шайба | 5 |
| 0620 | 132110-25125 | Трубка, коил | 1 |
| 0630 | 132110-25080 | Трубка, коил | 1 |
| 0660 | 120011-01100 | Уплотнительное кольцо | 1 |
| 0670 | 130410-05000 | Хомут, трос | 1 |
| 1020 | 301271-31000 | Фильтр AS | 1 |
| 1030 | 100112-10100 | Болт | 2 |
| 1040 | 108002-10025 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
