17-61: Воздушный фильтр — HITACHI LX60-7

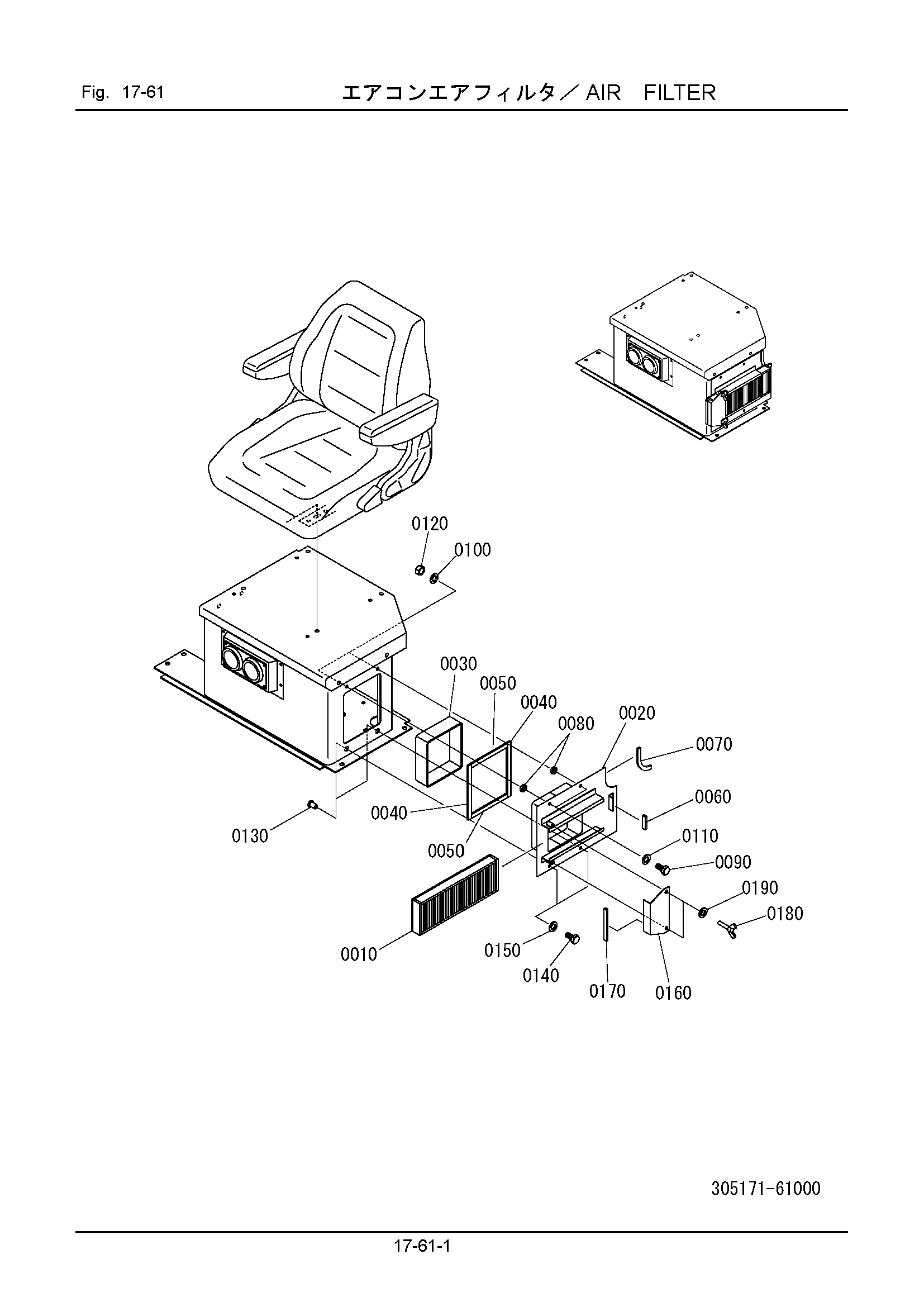

Заводская схема «17-61: Воздушный фильтр» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 360171-21380 | Фильтр | 1 |
| 0020 | 305171-61110 | Кронштейн | 1 |
| 0030 | 305171-61120 | Резиновая прокладка | 1 |
| 0040 | 305171-61130 | Резиновая прокладка | 2 |
| 0050 | 305171-61140 | Резиновая прокладка | 2 |
| 0060 | 146121-11005 | Уплотнение, резиновый | 1 |
| 0070 | 146121-11012 | Уплотнение, резиновый | 1 |
| 0080 | 621811-11170 | Втулка | 2 |
| 0090 | 100112-08020 | Болт | 2 |
| 0100 | 108002-08020 | W/S | 2 |
| 0110 | 108202-08016 | Шайба | 2 |
| 0120 | 103312-08065 | Гайка | 2 |
| 0130 | 301626-11180 | Велл гайка | 2 |
| 0140 | 100112-08030 | Болт | 2 |
| 0150 | 108202-08016 | Шайба | 2 |
| 0160 | 305171-61150 | Крышка | 1 |
| 0170 | 146121-11012 | Уплотнение, резиновый | 1 |
| 0180 | 352121-32170 | Болт | 2 |
| 0190 | 108202-08016 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
