36-31: Дифф — HITACHI LX60-7

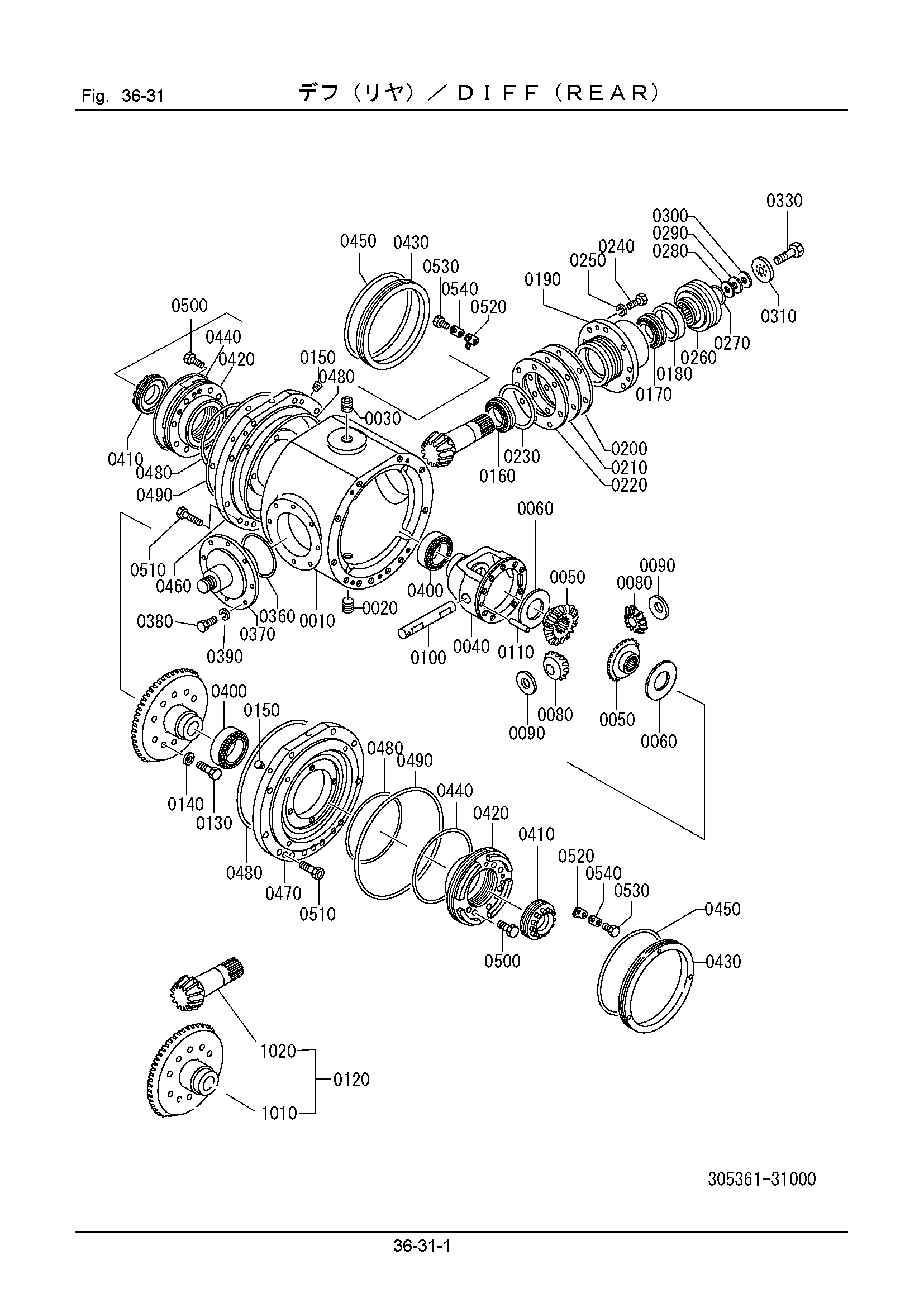

Заводская схема «36-31: Дифф» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 305361-00000 | Мост AS. | 1 | |
| 0010 | 335351-31110 | Корпус | 1 |
| 0020 | 341351-12120 | Пробка | 1 |
| 0030 | 123213-06000 | Пробка | 1 |
| 0040 | 305351-31110 | Корпус, шестерня | 1 |
| 0050 | 321351-31150 | Шестерня, боковой | 2 |
| 0060 | 335351-31140 | Шайба | 2 |
| 0080 | 321351-31170 | Шестерня, ведущая шестерня | 2 |
| 0090 | 335351-31150 | Шайба | 2 |
| 0100 | 335351-31160 | Вал, ведущая шестерня | 1 |
| 0110 | 335351-31170 | Палец | 1 |
| 0120 | 305351-31120 | Шестерня AS | 1 |
| 0130 | 100322-12035 | Болт | 10 |
| 0140 | 332351-31210 | Шайба | 10 |
| 0150 | 123213-02000 | Пробка | 4 |
| 0160 | 335351-31210 | Подшипник | 1 |
| 0170 | 140100-32009 | Подшипник, тапер каток | 1 |
| 0180 | 141181-06082 | Уплотнение, масляный | 1 |
| 0190 | 335361-31110 | Каге, подшипник | 1 |
| 0200 | 335351-31230 | Регулировочная шайба | 3 |
| 0210 | 335351-31240 | Регулировочная шайба | 3 |
| 0220 | 335351-31250 | Регулировочная шайба | 3 |
| 0230 | 120002-10000 | Уплотнительное кольцо | 1 |
| 0240 | 100322-10030 | Болт | 8 |
| 0250 | 108002-10025 | W/S | 8 |
| 0260 | 305351-31130 | Фланец | 1 |
| 0270 | 120001-03900 | Уплотнительное кольцо | 1 |
| 0280 | 332351-31461 | Проставка | 3 |
| 0290 | 332351-31451 | Проставка | 4 |
| 0300 | 332351-31441 | Проставка | 5 |
| 0310 | 305261-11310 | Шайба, ведущая шестерня | 1 |
| 0330 | 305261-11320 | Болт | 1 |
| 0360 | 120002-09500 | Уплотнительное кольцо | 1 |
| 0370 | 337361-31110 | Палец, центральный | 1 |
| 0380 | 100322-10030 | Болт | 8 |
| 0390 | 108002-10025 | W/S | 8 |
| 0400 | 335351-31290 | Подшипник | 2 |
| 0410 | 335351-31310 | Гайка | 2 |
| 0420 | 335351-31320 | Корпус, подшипник | 2 |
| 0430 | 334351-31410 | Поршень, гидроцилиндр | 2 |
| 0440 | 334351-31380 | Уплотнительное кольцо | 2 |
| 0450 | 334351-31390 | Уплотнительное кольцо | 2 |
| 0460 | 339351-31110 | Корпус, боковой | 1 |
| 0470 | 339351-31120 | Корпус, боковой | 1 |
| 0480 | 334351-31370 | Уплотнительное кольцо | 2 |
| 0490 | 335351-31350 | Уплотнительное кольцо | 4 |
| 0500 | 100921-10030 | Болт | 16 |
| 0510 | 100921-08025 | Болт | 4 |
| 0520 | 332351-31490 | Пластина, блокировка | 2 |
| 0530 | 100322-08010 | Болт | 4 |
| 0540 | 332351-31480 | Шайба, блокировка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
