84-13: Управление — HITACHI LX60-7

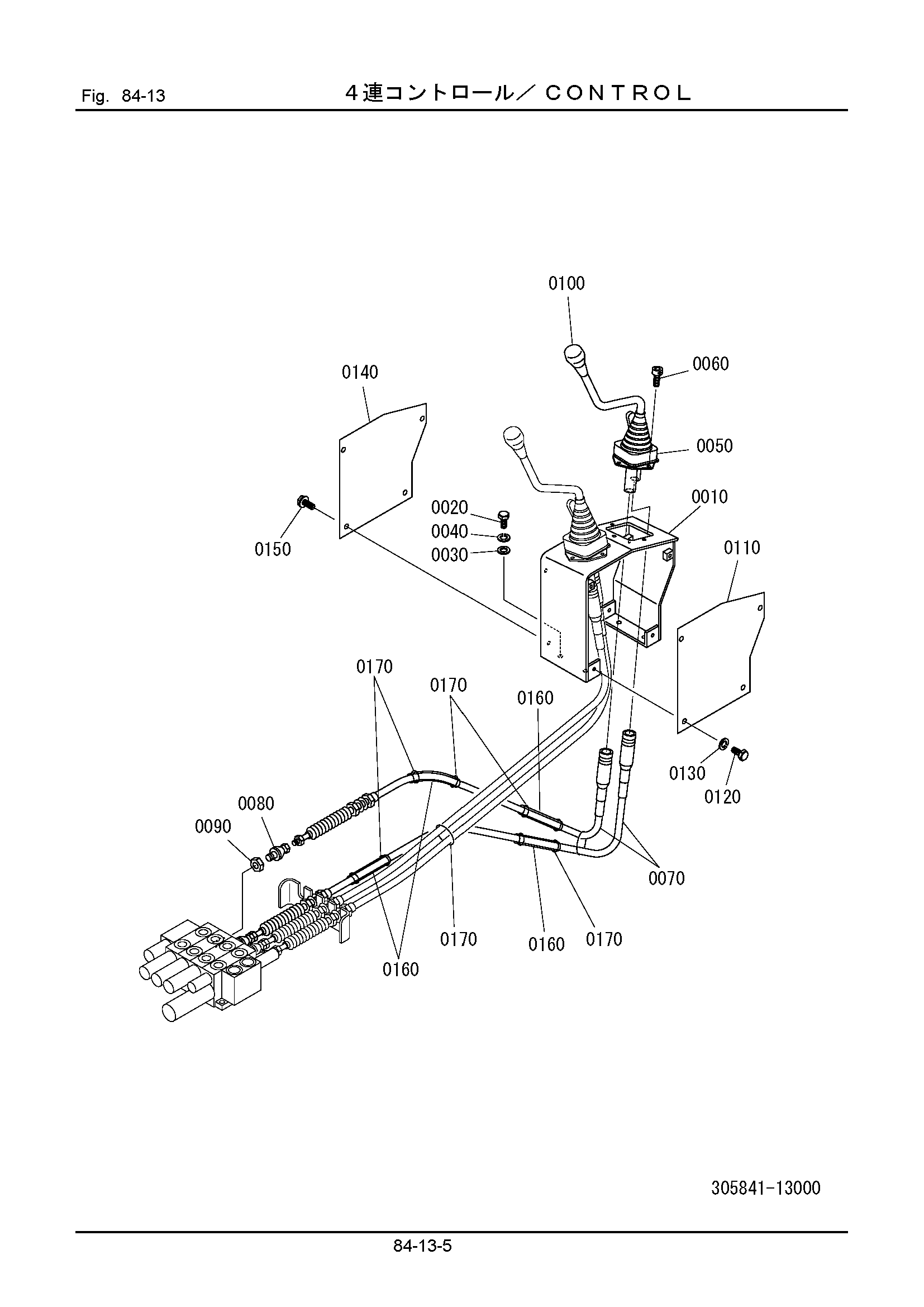

Заводская схема «84-13: Управление» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305841-13110 | Опора | 1 |
| 0020 | 100112-10025 | Болт | 4 |
| 0030 | 108202-10020 | Шайба | 4 |
| 0040 | 108002-10025 | W/S | 4 |
| 0050 | 305841-13120 | Рычаг AS | 1 |
| 0060 | 305841-11150 | Болт | 3 |
| 0070 | 302841-11120 | Трос | 2 |
| 0080 | 360841-11160 | Концевой, шток | 2 |
| 0090 | 103312-08065 | Гайка | 2 |
| 0100 | 621841-11210 | Ручка | 1 |
| 0110 | 305841-13130 | Крышка | 1 |
| 0120 | 100112-08016 | Болт | 4 |
| 0130 | 108002-08020 | W/S | 4 |
| 0140 | 305841-13140 | Крышка | 1 |
| 0150 | 621051-00130 | Винт | 4 |
| 0160 | 121120-12250 | Шланг, винйл | 4 |
| 0170 | 130410-02000 | Хомут, трос | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
