13-53: Фонарь — HITACHI LX60-7

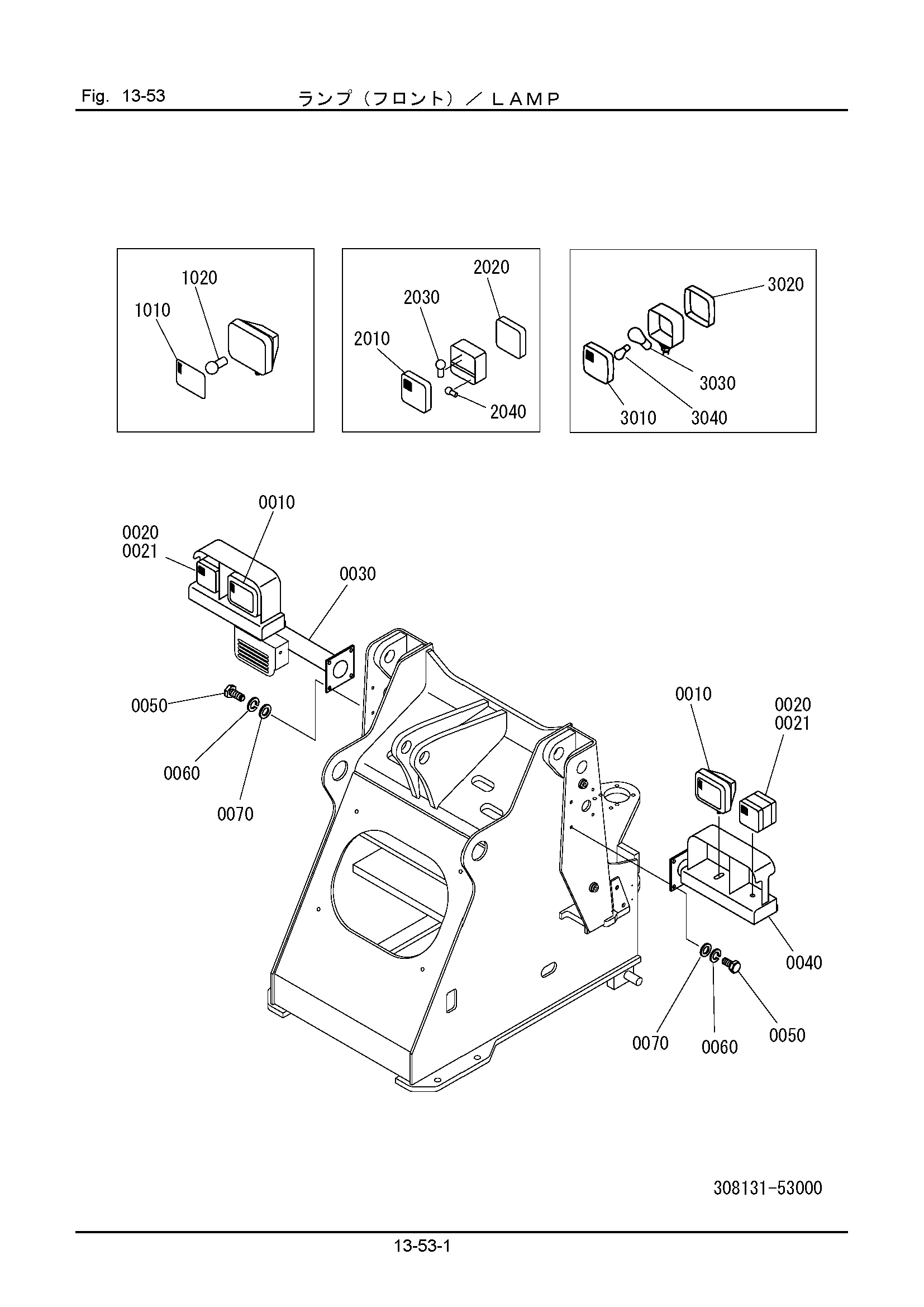

Заводская схема «13-53: Фонарь» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305131-53110 | Фонарь | 2 |
| 1010 | 334121-98130 | Рассеиватель | 1 |
| 1020 | 346121-98120 | Лампа, 24V62/62W | 1 |
| 0020 | 305131-53120 | Фонарь, комбинированный | 2 |
| 2010 | 346121-98130 | Рассеиватель | 1 |
| 2020 | 346121-98140 | Рассеиватель | 1 |
| 2030 | 352121-98140 | Лампа, 24V25W | 1 |
| 2040 | 305131-98110 | Лампа, 24V5W | 1 |
| 0021 | 305131-53150 | Фонарь, комбинированный | 2 |
| 3010 | 346121-98130 | Рассеиватель | 1 |
| 3020 | 346121-98140 | Рассеиватель | 1 |
| 3030 | 352121-98140 | Лампа, 24V25W | 1 |
| 3040 | 305131-98110 | Лампа, 24V5W | 1 |
| 0030 | 308131-53110 | Кронштейн правый | 1 |
| 0040 | 308131-53120 | Кронштейн левый | 1 |
| 0050 | 100112-10020 | Болт | 8 |
| 0060 | 108002-10025 | W/S | 8 |
| 0070 | 108202-10020 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
