26-11: Редуктион шестерня AS — HITACHI LX60-7

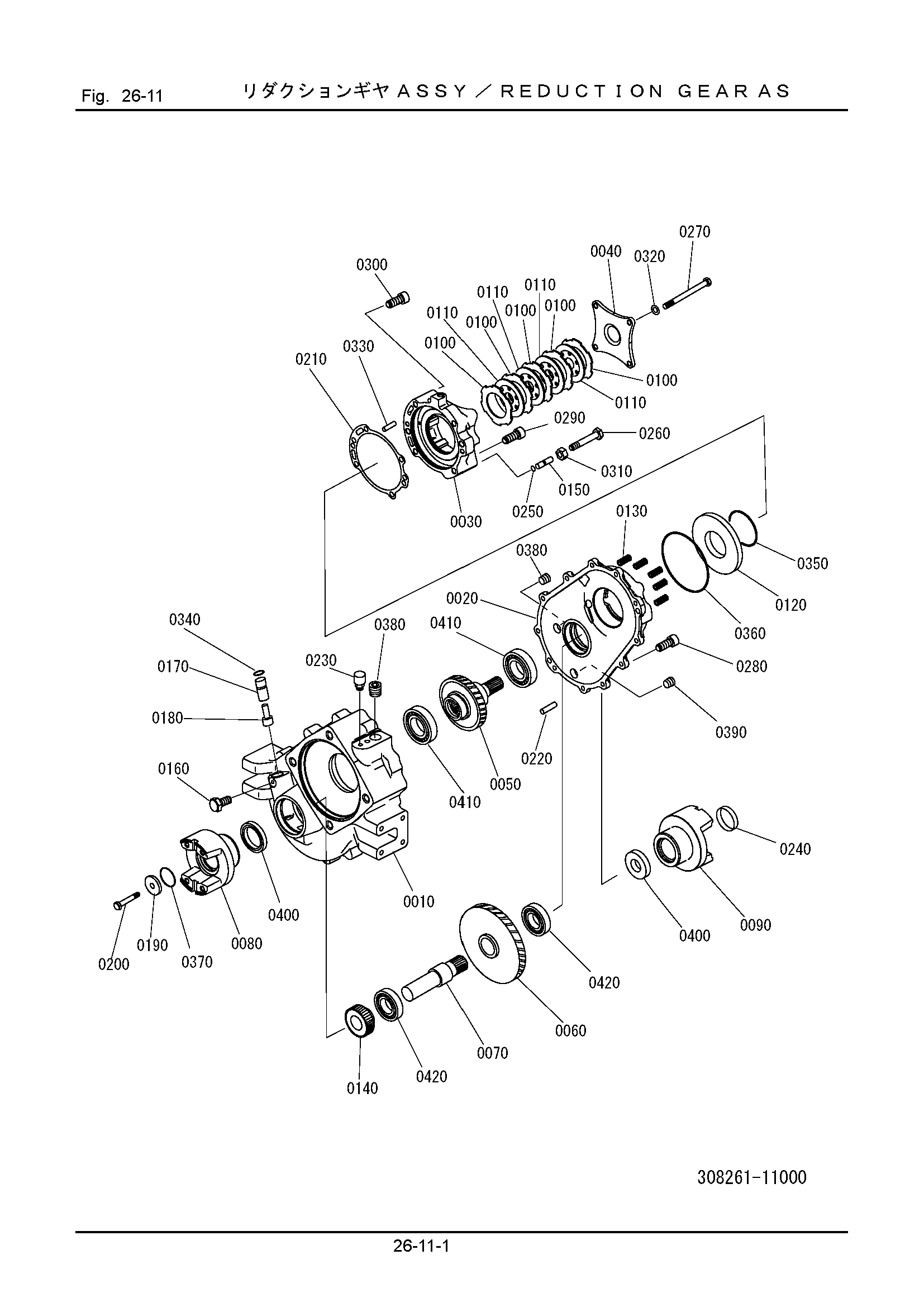

Заводская схема «26-11: Редуктион шестерня AS» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 308261-11000 | Редуктион шестерня AS | 1 | |
| 0010 | 305261-11110 | Корпус | 1 |
| 0020 | 305261-11120 | Корпус | 1 |
| 0030 | 305261-11130 | Корпус, тормоз | 1 |
| 0040 | 305261-11140 | Крышка, тормоз | 1 |
| 0050 | 308261-11110 | Шестерня, вход | 1 |
| 0060 | 308261-11120 | Шестерня, оутпут | 1 |
| 0070 | 305261-11170 | Вал, оутпут | 1 |
| 0080 | 305261-11180 | Вилка, компанион | 1 |
| 0090 | 305261-11190 | Вилка, компанион | 1 |
| 0100 | 305261-11210 | Пластина, отдельный | 5 |
| 0110 | 305261-11220 | Пластина, диск | 4 |
| 0120 | 305261-11230 | Поршень, стояночный | 1 |
| 0130 | 305261-11240 | Пружина | 11 |
| 0140 | 308261-11130 | Шестерня, скорость измеритель | 1 |
| 0150 | 305261-11260 | Палец | 2 |
| 0160 | 305261-11270 | Болт | 1 |
| 0170 | 305261-11280 | Втулка, скорость измеритель | 1 |
| 0180 | 308261-11140 | Шестерня, дривен | 1 |
| 0190 | 305261-11310 | Шайба, ведущая шестерня | 1 |
| 0200 | 305261-11320 | Болт | 1 |
| 0210 | 305261-11330 | Манжета | 1 |
| 0220 | 305261-11340 | Палец, кнокк | 2 |
| 0230 | 321351-31420 | Сапун | 1 |
| 0240 | 323266-11130 | Колпачок | 1 |
| 0250 | 305261-11350 | Уплотнительное кольцо | 2 |
| 0260 | 100122-08030 | Болт | 2 |
| 0270 | 100122-12100 | Болт | 4 |
| 0280 | 100921-10030 | Болт | 11 |
| 0290 | 100921-12050 | Болт | 1 |
| 0300 | 100921-12080 | Болт | 1 |
| 0310 | 103012-08065 | Гайка | 2 |
| 0320 | 108002-12030 | W/S | 4 |
| 0330 | 305261-11360 | Палец | 2 |
| 0340 | 120001-02200 | Уплотнительное кольцо | 1 |
| 0350 | 120002-10000 | Уплотнительное кольцо | 1 |
| 0360 | 305261-11370 | Уплотнительное кольцо | 1 |
| 0370 | 120001-03500 | Уплотнительное кольцо | 1 |
| 0380 | 123213-06000 | Пробка | 2 |
| 0390 | 322361-13240 | Пробка | 1 |
| 0400 | 141181-06082 | Уплотнение, масляный | 2 |
| 0410 | 140100-06013 | Подшипник, шарик | 2 |
| 0420 | 140100-06208 | Подшипник, шарик | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
