18-11: Отопитель — HITACHI LX60-7

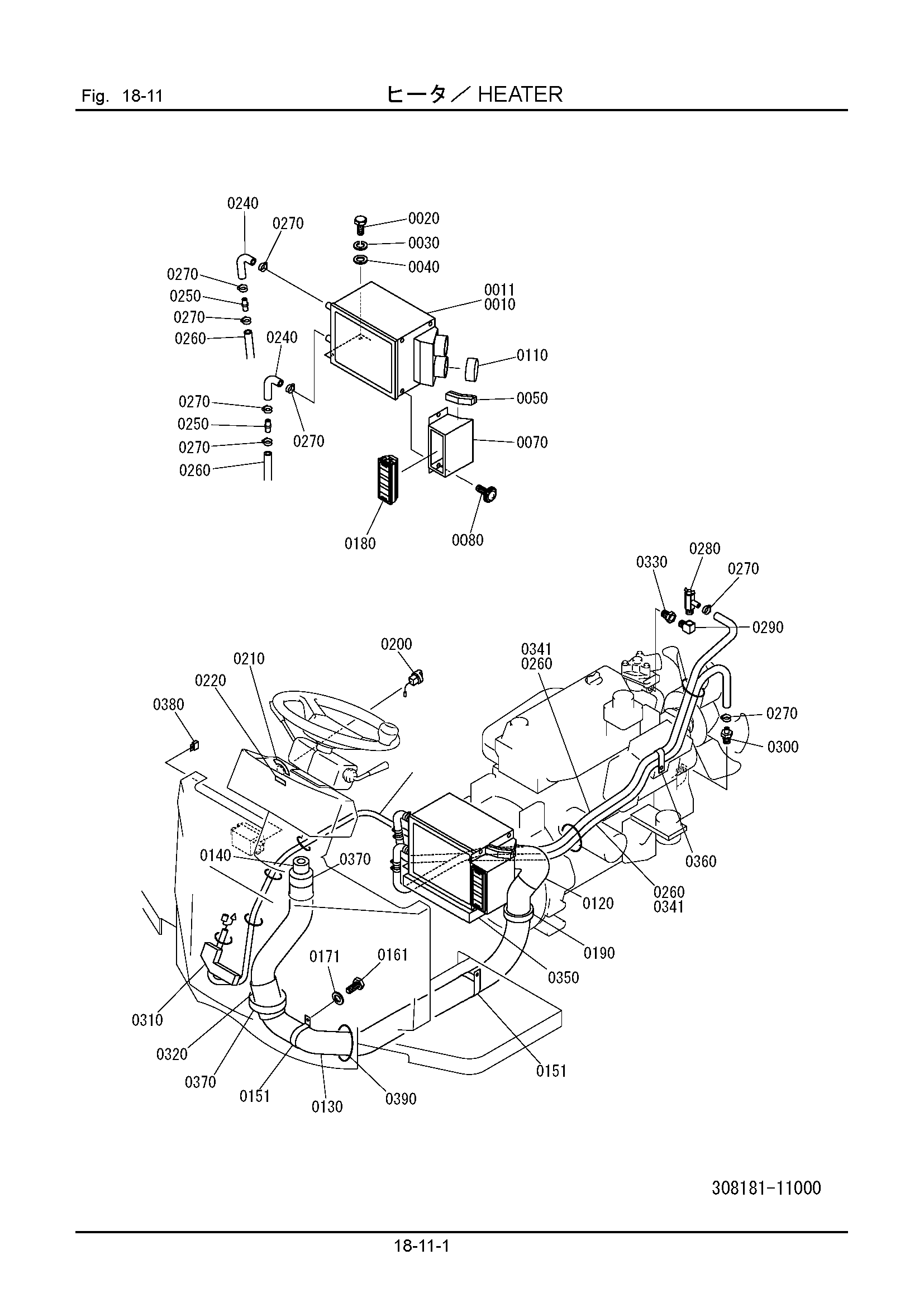

Заводская схема «18-11: Отопитель» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 370181-11120 | Отопитель AS | 1 |
| 0011 | 305181-11170 | Отопитель AS | 1 |
| 0020 | 100112-10016 | Болт | 2 |
| 0030 | 108002-10025 | W/S | 2 |
| 0040 | 108202-10020 | Шайба | 2 |
| 0050 | 146131-11030 | Уплотнение, резиновый | 1 |
| 0070 | 305181-11151 | Воздуховод | 1 |
| 0080 | 346933-18170 | Винт | 3 |
| 0110 | 332181-11190 | Колпачок | 1 |
| 0120 | 305181-11110 | Разъём | 1 |
| 0130 | 374181-41131 | Шланг, дефростер | 1 |
| 0140 | 370181-11130 | Разъём | 1 |
| 0151 | 374181-41140 | Хомут | 2 |
| 0161 | 100112-08020 | Болт | 2 |
| 0171 | 108002-08020 | W/S | 2 |
| 0180 | 360171-11230 | Решётка | 1 |
| 0190 | 146121-11016 | Резиновая прокладка | 1 |
| 0200 | 339181-11110 | Выключатель | 1 |
| 0210 | 339181-11160 | Пластина, маркировка | 1 |
| 0220 | 335871-34110 | Пластина, информационный | 1 |
| 0230 | 305181-11120 | Жгут проводов | 1 |
| 0240 | 342181-11150 | Угловой штуцер | 2 |
| 0250 | 342181-11140 | Разъём | 2 |
| 0260 | 131250-16275 | Шланг, водяной | 2 |
| 0270 | 130110-02500 | Хомут, шланг | 8 |
| 0280 | 342181-11130 | Клапан | 1 |
| 0290 | 352511-22260 | Угловой штуцер | 1 |
| 0300 | 339172-21120 | Адаптер, шланг | 1 |
| 0310 | 305181-11130 | Изолятор | 1 |
| 0320 | 305181-11140 | Изолятор | 1 |
| 0330 | 335181-11170 | Адаптер | 1 |
| 0341 | 132110-15240 | Трубка, коил | 2 |
| 0350 | 305181-11160 | Воздушный фильтр | 1 |
| 0360 | 342171-21420 | Хомут | 1 |
| 0370 | 146121-11020 | Уплотнение, резиновый | 1 |
| 0380 | 360111-52140 | Предохранитель | 1 |
| 0390 | 130410-10000 | Хомут, трос | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
