62-11: Двигатель капот — HITACHI LX60-7

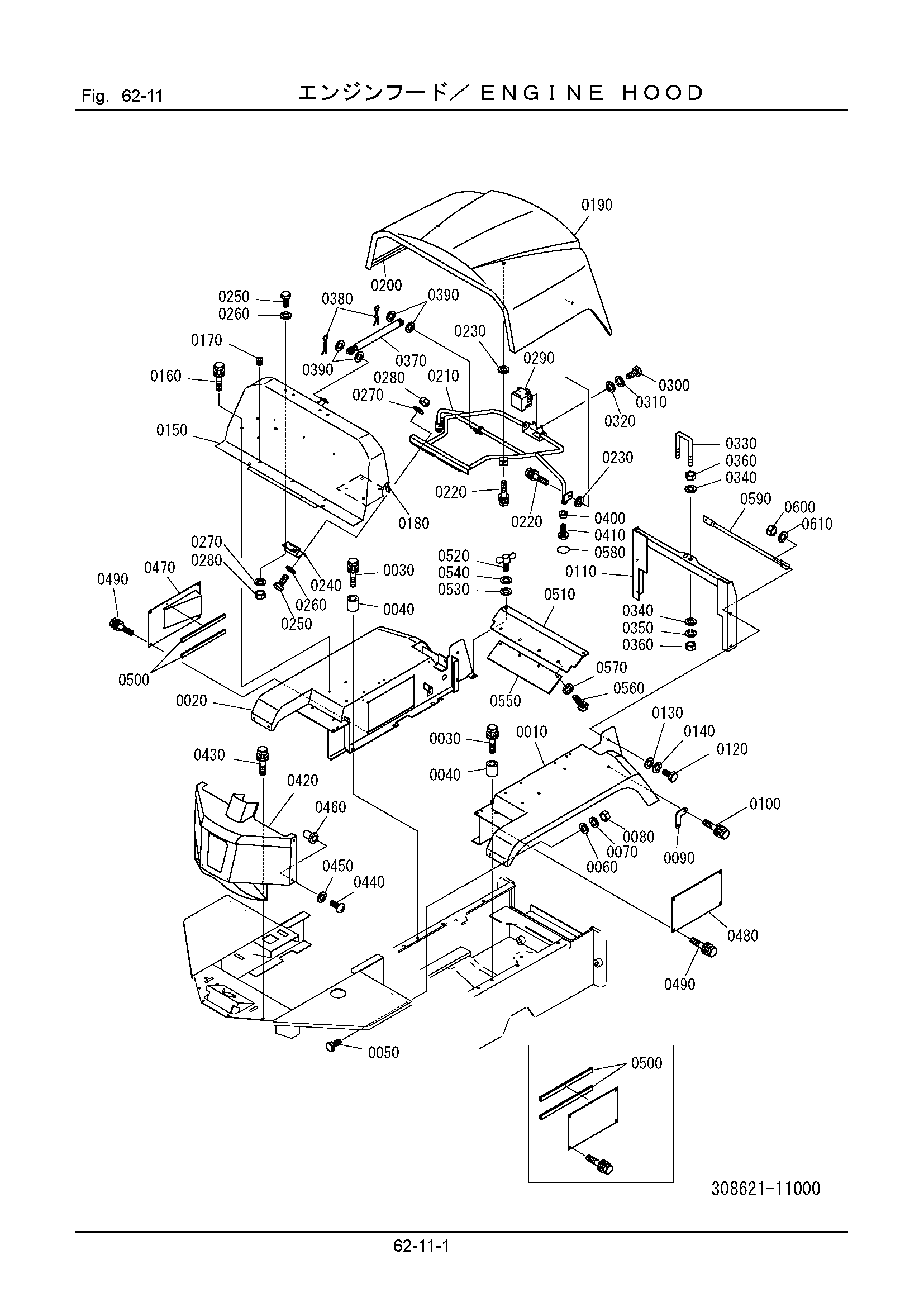

Заводская схема «62-11: Двигатель капот» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 308621-11120 | Крыло левый | 1 |
| 0020 | 308621-11130 | Крыло правый | 1 |
| 0030 | 102312-12070 | Болт, с шайбой | 6 |
| 0040 | 305611-13120 | Проставка | 6 |
| 0050 | 100112-10030 | Болт | 4 |
| 0060 | 322621-11350 | Шайба | 4 |
| 0070 | 108002-10025 | W/S | 4 |
| 0080 | 103312-10080 | Гайка | 4 |
| 0090 | 305621-11140 | Кронштейн | 2 |
| 0100 | 102312-12040 | Болт, с шайбой | 4 |
| 0110 | 305621-11150 | Опора | 1 |
| 0120 | 100112-12050 | Болт | 2 |
| 0130 | 108002-12030 | W/S | 2 |
| 0140 | 550901-18270 | Шайба | 2 |
| 0150 | 308621-11140 | Опора, капот | 1 |
| 0160 | 102312-10025 | Болт, с шайбой | 8 |
| 0170 | 323621-14130 | Пробка | 7 |
| 0180 | 146131-11170 | Уплотнение резиновый | 1 |
| 0190 | 308621-11110 | Капот | 1 |
| 0200 | 146131-11338 | Уплотнение, резиновый | 1 |
| 0210 | 308621-11150 | Опора, капот | 1 |
| 0220 | 102312-10025 | Болт, с шайбой | 4 |
| 0230 | 322621-11350 | Шайба | 4 |
| 0240 | 339621-11150 | Петля | 2 |
| 0250 | 100112-10025 | Болт | 8 |
| 0260 | 108202-10020 | Шайба | 8 |
| 0270 | 108002-10025 | W/S | 8 |
| 0280 | 103312-10080 | Гайка | 8 |
| 0290 | 831622-12150 | Замок | 1 |
| 0300 | 100112-08020 | Болт | 2 |
| 0310 | 108002-08020 | W/S | 2 |
| 0320 | 108202-08016 | Шайба | 2 |
| 0330 | 339621-11250 | Болт, U | 1 |
| 0340 | 108202-08016 | Шайба | 4 |
| 0350 | 108002-08020 | W/S | 2 |
| 0360 | 103312-08065 | Гайка | 4 |
| 0370 | 305621-11180 | Пружина, GAS | 2 |
| 0380 | 323626-11190 | Стопорный палец | 4 |
| 0390 | 108202-10020 | Шайба | 8 |
| 0400 | 621621-11290 | Резиновая прокладка | 2 |
| 0410 | 101002-06020 | Винт | 2 |
| 0420 | 323626-11130 | Крышка, передний | 1 |
| 0430 | 102212-10025 | Болт, с шайбой | 4 |
| 0440 | 101002-08035 | Винт | 4 |
| 0450 | 108202-08016 | Шайба | 4 |
| 0460 | 301626-11180 | Велл гайка | 4 |
| 0470 | 305621-11210 | Крышка | 1 |
| 0480 | 305625-11140 | Крышка | 1 |
| 0490 | 102212-10025 | Болт, с шайбой | 8 |
| 0500 | 337621-11280 | Резиновая прокладка | 4 |
| 0510 | 305621-11190 | Крышка | 1 |
| 0520 | 342171-21240 | Болт | 2 |
| 0530 | 322621-11350 | Шайба | 2 |
| 0540 | 108002-10025 | W/S | 2 |
| 0550 | 305621-11220 | Резиновая прокладка | 1 |
| 0560 | 100112-10020 | Болт | 4 |
| 0570 | 322621-11350 | Шайба | 4 |
| 0580 | 360871-34490 | Пластина | 2 |
| 0590 | 308621-11160 | Трубка | 1 |
| 0600 | 103312-12100 | Гайка | 2 |
| 0610 | 108002-12030 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
