935-17: Панель — HITACHI LX60-7

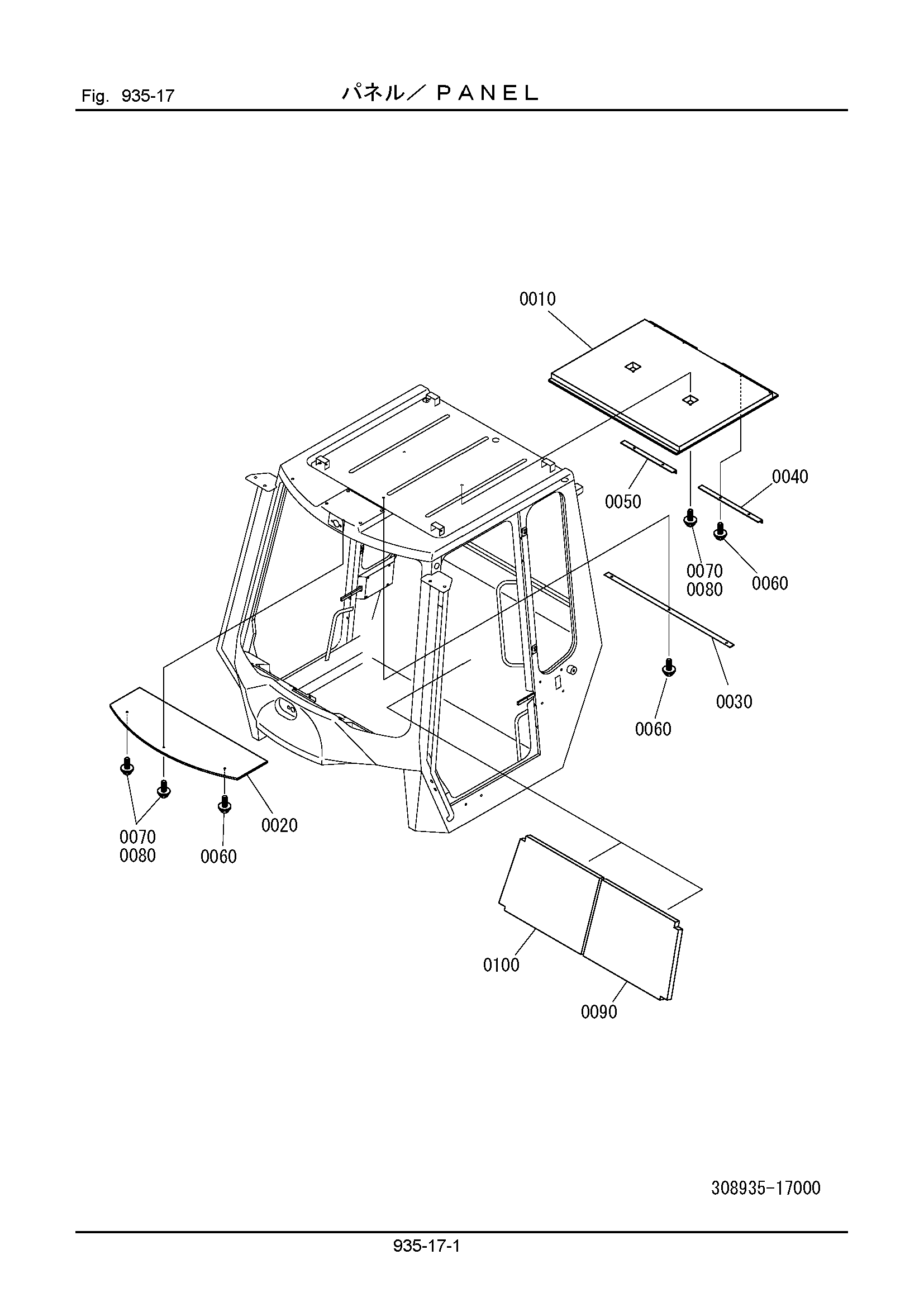

Заводская схема «935-17: Панель» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 308935-10000 | Стальной кабина AS | 1 | |
| 0010 | 308935-17110 | Лист | 1 |
| 0020 | 308935-17120 | Лист | 1 |
| 0030 | 308935-17130 | Пластина | 1 |
| 0040 | 308935-17140 | Крышка | 1 |
| 0050 | 308935-17150 | Крышка | 1 |
| 0060 | 308935-17160 | Винт | 8 |
| 0070 | 308935-17170 | Винт | 4 |
| 0080 | 308935-17180 | Шайба | 4 |
| 0090 | 308935-17190 | Лист левый | 1 |
| 0100 | 308935-17210 | Лист правый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
