42-12: Тормоз трубопроводы — HITACHI LX60-7

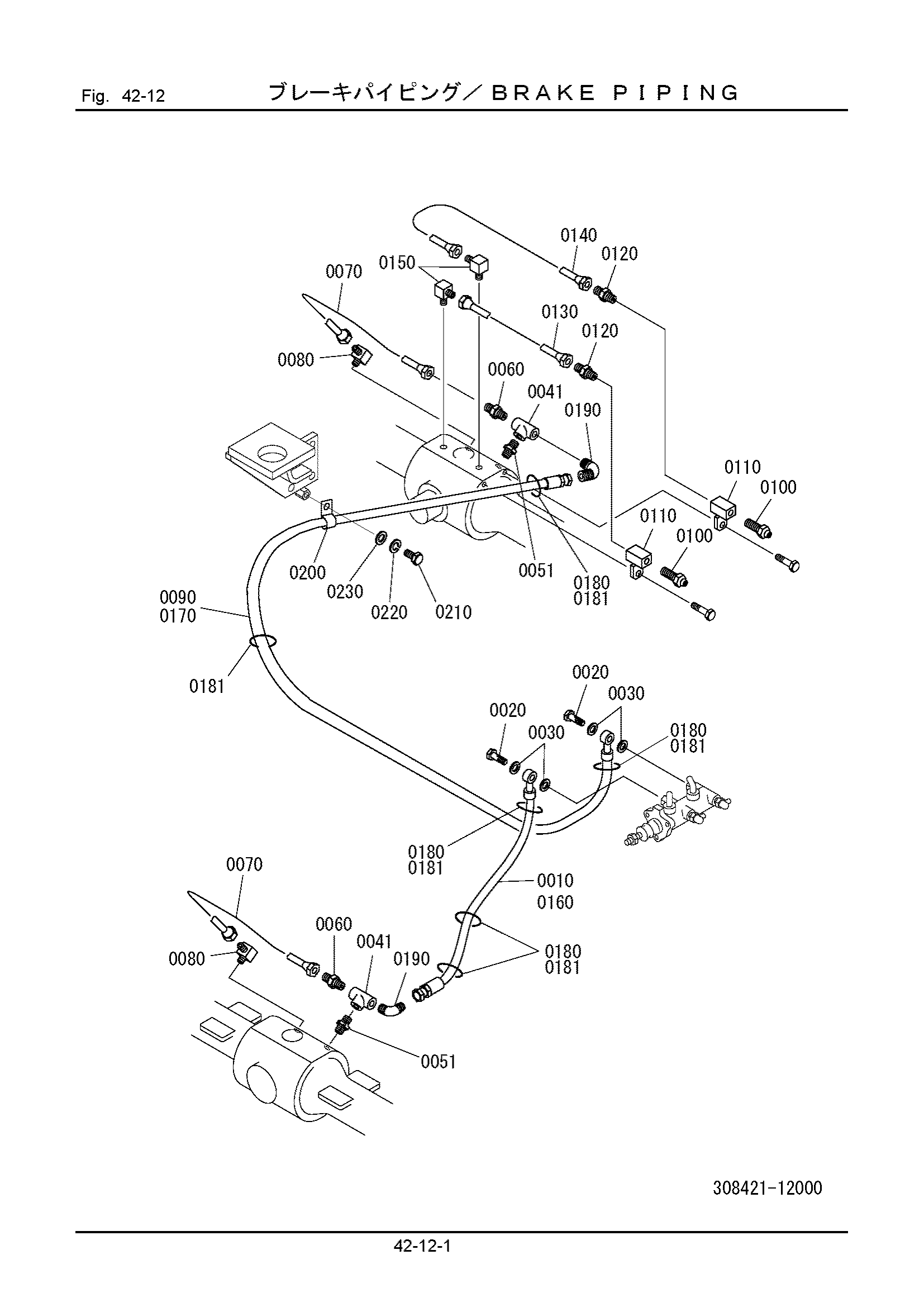

Заводская схема «42-12: Тормоз трубопроводы» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305421-12111 | Шланг | 1 |
| 0020 | 339421-12191 | Болт | 2 |
| 0030 | 339421-12210 | Прокладка | 4 |
| 0041 | 123204-02000 | Тройник | 2 |
| 0051 | 123207-02000 | Ниппель 1/4 | 2 |
| 0060 | 135002-08020 | Разъём | 2 |
| 0070 | 335421-12180 | Трубка | 2 |
| 0080 | 135005-08020 | Угловой штуцер | 2 |
| 0090 | 308421-12110 | Шланг | 1 |
| 0100 | 352351-31880 | Сапун | 2 |
| 0110 | 339421-12150 | Разъём | 2 |
| 0120 | 135002-06020 | Разъём | 2 |
| 0130 | 339421-12160 | Трубка | 1 |
| 0140 | 339421-12170 | Трубка | 1 |
| 0150 | 135005-06020 | Угловой штуцер | 2 |
| 0160 | 132110-15160 | Трубка, коил | 1 |
| 0170 | 132110-15135 | Трубка, коил | 1 |
| 0180 | 130410-05000 | Хомут, трос | 5 |
| 0181 | 130410-05000 | Хомут, трос | 6 |
| 0190 | 308271-11530 | Угловой штуцер | 2 |
| 0200 | 345461-11160 | Хомут | 1 |
| 0210 | 100112-10020 | Болт | 1 |
| 0220 | 108002-10025 | W/S | 1 |
| 0230 | 108202-10020 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
