04-00: Радиатор — HITACHI LX60-7

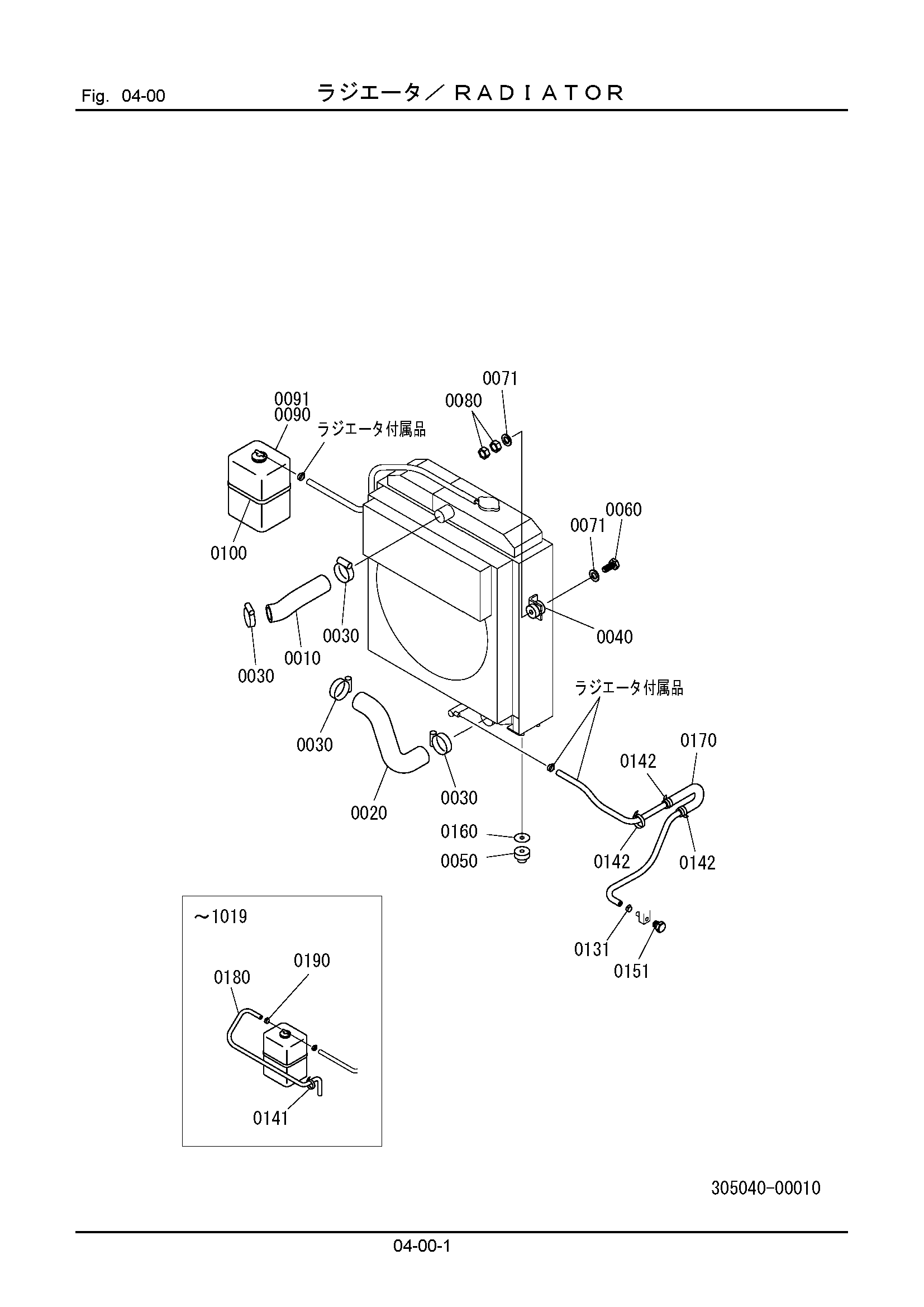

Заводская схема «04-00: Радиатор» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 305041-12000 | Радиатор AS. | 1 |
| 0010 | 305041-21110 | Шланг, верхний | 1 |
| 0020 | 305041-21120 | Шланг, нижний | 1 |
| 0030 | 130310-05400 | Хомут, шланг | 4 |
| 0040 | 302041-21130 | Резиновая прокладка | 2 |
| 0050 | 302041-21140 | Резиновая прокладка | 4 |
| 0060 | 100112-10055 | Болт | 2 |
| 0071 | 322621-11350 | Шайба | 4 |
| 0080 | 103312-10080 | Гайка | 4 |
| 0090 | 337041-21140 | Бак AS | 1 |
| 0091 | 841041-21160 | Бак, водяной | 1 |
| 0100 | 130210-15000 | Хомут, шланг | 1 |
| 0131 | 130310-01300 | Хомут, шланг | 1 |
| 0141 | 130410-02000 | Хомут, трос | 4 |
| 0142 | 130410-02000 | Хомут, трос | 3 |
| 0151 | 123213-02000 | Пробка | 1 |
| 0160 | 311041-21130 | Шайба | 4 |
| 0170 | 121120-12250 | Шланг, винйл | 1 |
| 0180 | 121111-08070 | Шланг | 1 |
| 0190 | 130100-01200 | Хомут, шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
