82-13: Трубопроводы — HITACHI LX60-7

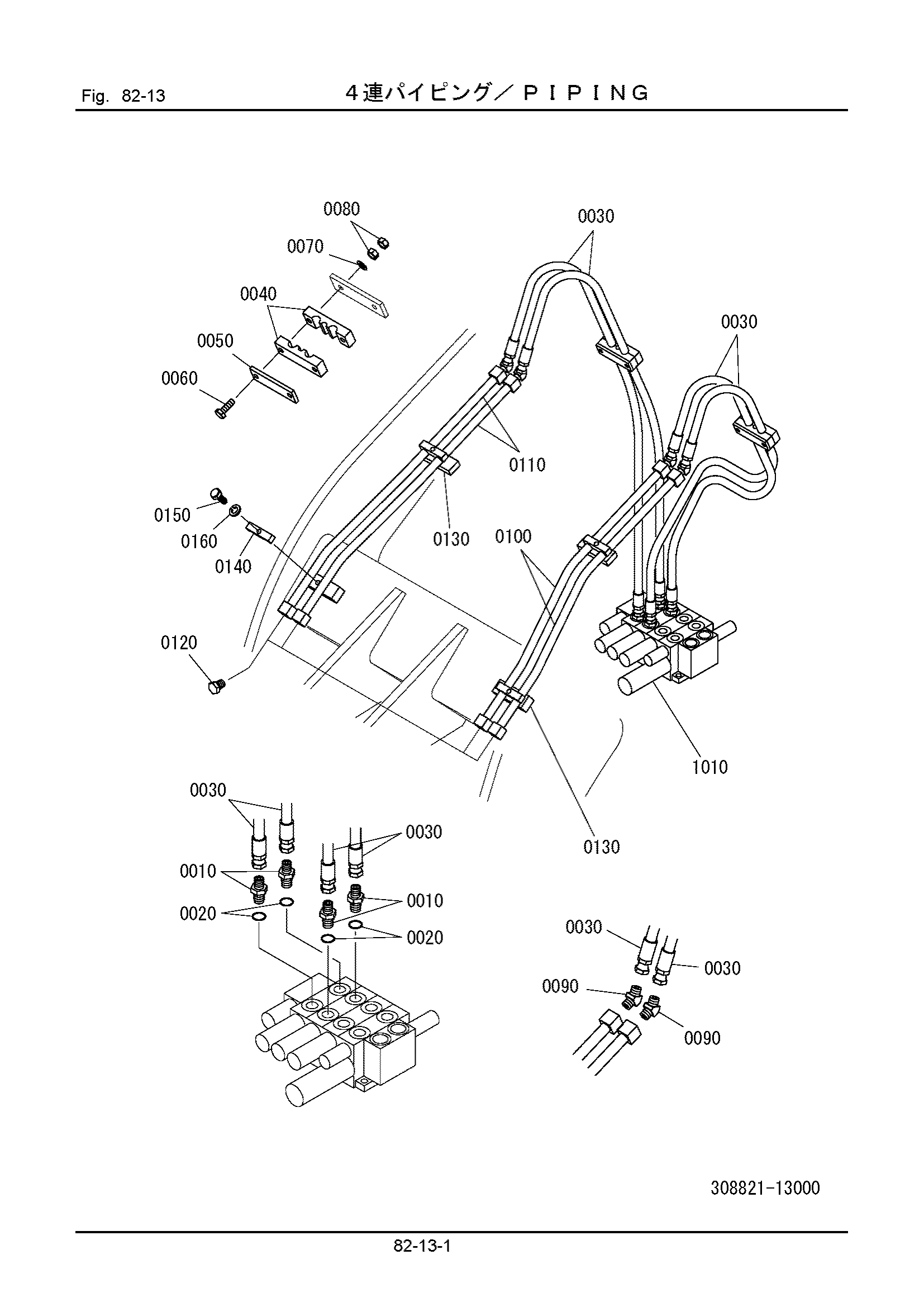

Заводская схема «82-13: Трубопроводы» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 337821-11150 | Адаптер | 4 |
| 0020 | 120112-90800 | Уплотнительное кольцо | 4 |
| 0030 | 125240-09130 | Шланг | 4 |
| 0040 | 312822-11110 | Хомут | 4 |
| 0050 | 352821-11350 | Пластина | 2 |
| 0060 | 100112-10060 | Болт | 4 |
| 0070 | 108202-10020 | Шайба | 4 |
| 0080 | 103312-10080 | Гайка | 8 |
| 0090 | 123305-03030 | Угловой штуцер | 4 |
| 0100 | 305822-12110 | Трубка | 2 |
| 0110 | 305822-13110 | Трубка | 2 |
| 0120 | 123212-03000 | Пробка | 4 |
| 0140 | 331901-16170 | Держатель | 4 |
| 0150 | 100112-10040 | Болт | 4 |
| 0160 | 108002-10025 | W/S | 4 |
| 1010 | 305751-00001 | Гидрораспределитель 4PL. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
