63-11: Сиденье AS — HITACHI LX60-7

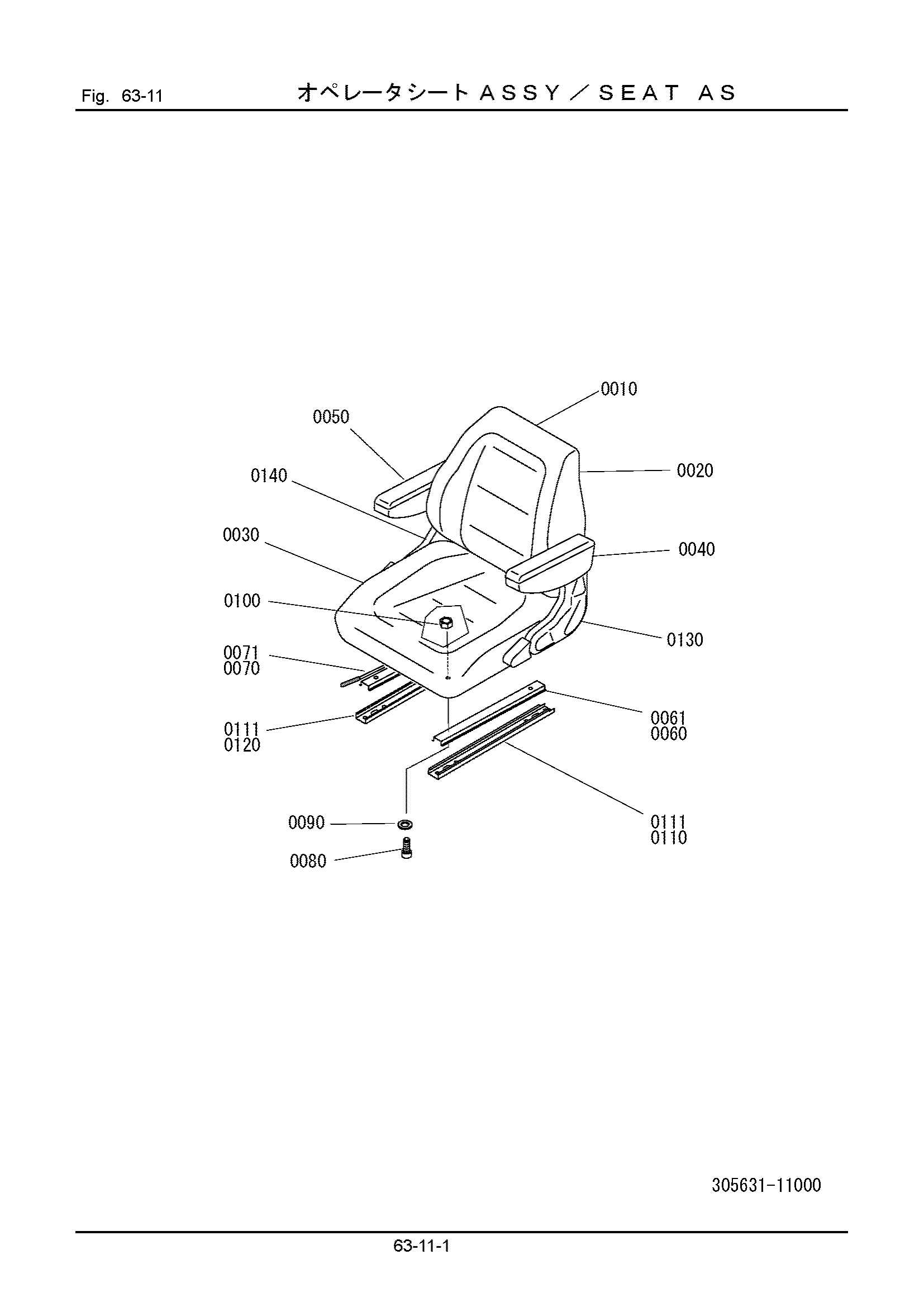

Заводская схема «63-11: Сиденье AS» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305631-11110 | Рама | 1 |
| 0020 | 302631-11120 | Амортизатор | 1 |
| 0030 | 302631-11130 | Амортизатор | 1 |
| 0040 | 305631-11120 | Опора, рукоять левый | 1 |
| 0050 | 305631-11130 | Опора, рукоять правый | 1 |
| 0060 | 302631-11140 | Направляющая, скольжение левый | 1 |
| 0061 | 302631-11141 | Направляющая, скольжение левый | 1 |
| 0070 | 302631-11150 | Направляющая, скольжение правый | 1 |
| 0071 | 302631-11151 | Направляющая, скольжение правый | 1 |
| 0080 | 100921-08016 | Болт | 4 |
| 0090 | 108102-08016 | Шайба | 4 |
| 0100 | 103312-08065 | Гайка | 4 |
| 0110 | 302631-11160 | Направляющая, скольжение левый | 1 |
| 0111 | 302631-11161 | Направляющая, скольжение левый | 1 |
| 0120 | 302631-11170 | Направляющая, скольжение правый | 1 |
| 0130 | 305631-11140 | Крышка левый | 1 |
| 0140 | 305631-11150 | Крышка правый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
