35-32: Финал драиве — HITACHI LX60-7

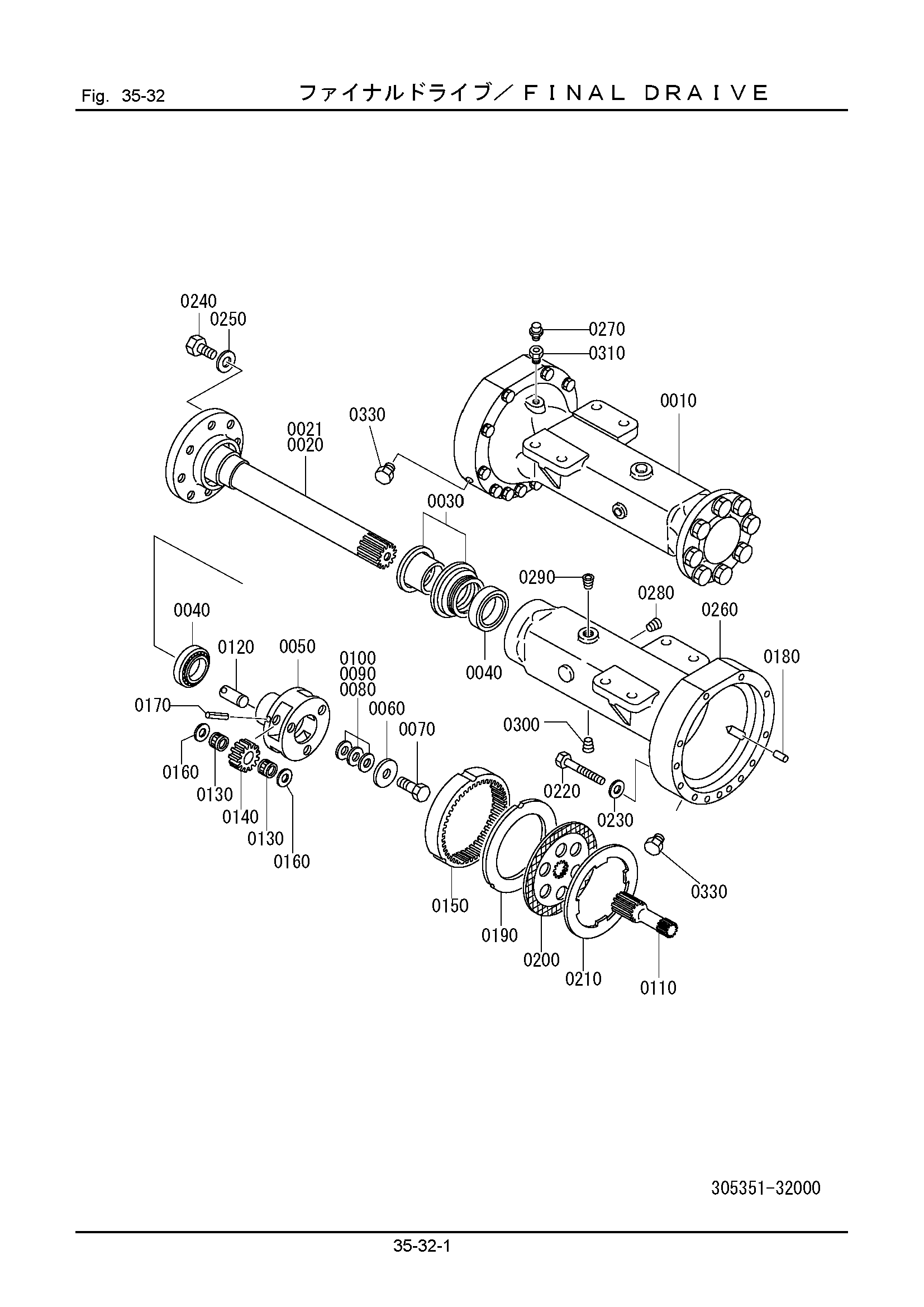

Заводская схема «35-32: Финал драиве» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 305351-00000 | Мост AS. | 1 | |
| 0010 | 305351-32110 | Корпус | 1 |
| 0020 | 335351-32120 | Вал, привод | 2 |
| 0021 | 305351-32150 | Вал, привод | 2 |
| 0030 | 334351-32130 | Уплотнение | 2 |
| 0040 | 334351-32140 | Подшипник | 4 |
| 0050 | 305351-32120 | Корпус, шестерня | 2 |
| 0060 | 334351-32160 | Проставка | 2 |
| 0070 | 100322-18040 | Болт | 2 |
| 0080 | 334351-32170 | Регулировочная шайба | 2 |
| 0090 | 334351-32180 | Регулировочная шайба | 6 |
| 0100 | 334351-32190 | Регулировочная шайба | 2 |
| 0110 | 305351-32140 | Шестерня, SUN | 2 |
| 0120 | 334351-32220 | Вал | 6 |
| 0130 | 334351-32230 | Подшипник | 12 |
| 0140 | 337351-32140 | Шестерня, планетарй | 6 |
| 0150 | 337351-32150 | Шестерня, интернал | 2 |
| 0160 | 337351-32160 | Шайба | 12 |
| 0170 | 111311-05020 | Палец, пружина | 6 |
| 0180 | 337351-32170 | Палец | 6 |
| 0190 | 337351-32180 | Пластина, задний | 2 |
| 0200 | 337351-32190 | Пластина, дисковый | 2 |
| 0210 | 337351-32210 | Пластина, гидроцилиндр | 2 |
| 0220 | 100222-14130 | Болт | 24 |
| 0230 | 332351-32320 | Шайба | 24 |
| 0240 | 352351-32330 | Болт | 16 |
| 0250 | 352351-32340 | Шайба | 16 |
| 0260 | 305351-32130 | Корпус | 1 |
| 0270 | 321351-31420 | Сапун | 1 |
| 0280 | 123213-03000 | Пробка | 2 |
| 0290 | 123213-06000 | Пробка | 2 |
| 0300 | 341351-12120 | Пробка | 2 |
| 0310 | 337351-32230 | Втулка | 1 |
| 0330 | 123213-04000 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
