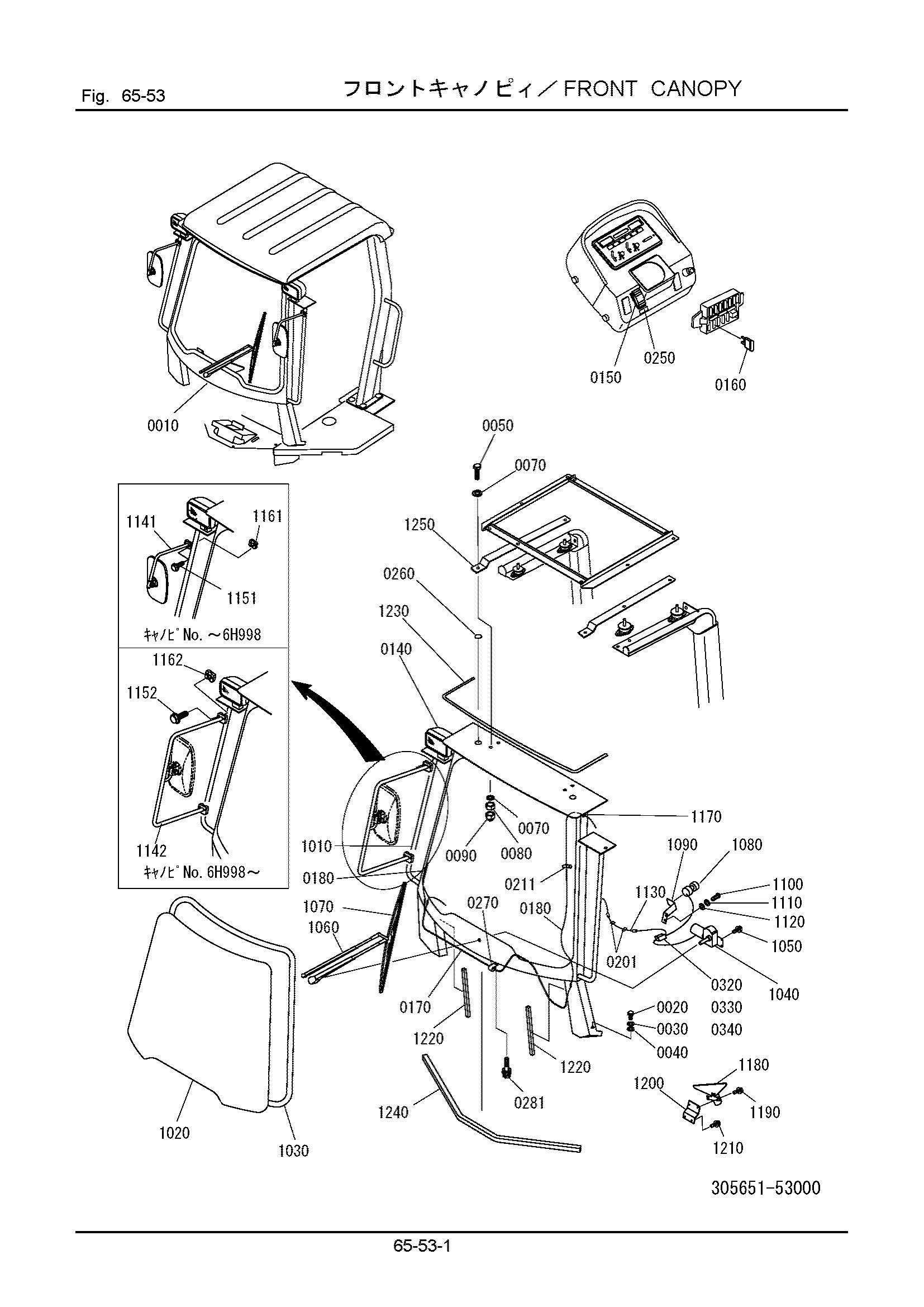

65-53: Передний навес — HITACHI LX60-7

Заводская схема «65-53: Передний навес» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0010	305651-53100	Передний навес AS	1
1020	302935-16110	Стекло	1
1030	302935-16140	Резиновый, H	1
1040	305651-53120	Гидромотор, стеклоочиститель	1
1050	346933-18170	Винт	3
1060	352931-18120	Рукоять, стеклоочиститель	1
1070	323656-53140	Отвал, стеклоочиститель	1
1080	314939-31111	Выключатель, стеклоочиститель	1
1090	323656-53190	Кронштейн	1
1100	101002-05014	Винт	2
1110	108002-05013	W/S	2
1120	108202-05010	Шайба	2
1130	302651-53130	Трос	1
1141	305935-11130	Стойка, зеркало	2
1142	305935-11150	Стойка, зеркало	2
1151	102112-08045	Болт, с шайбой	4
1152	102112-08040	Болт, с шайбой	8
1161	305935-11140	Хомут	2
1162	302934-10120	Хомут	4
1170	156120-16100	Уплотнительная втулка	2
1180	302651-53110	Форсунка	1
1190	346933-18170	Винт	2
1200	323656-53160	Кронштейн	1
1210	346933-18170	Винт	2
1220	146131-11043	Уплотнение, резиновый	2
1230	146131-11150	Уплотнение, резиновый	1
1240	302935-10110	Уплотнение, резиновый	1
1250	305651-53130	Опора	2
0020	100112-16035	Болт	2
0030	108002-16040	W/S	2
0040	108202-16030	Шайба	2
0050	100112-12030	Болт	2
0070	108202-12025	Шайба	4
0080	103312-12100	Гайка	2
0090	322651-11150	Гайка	2
0140	305935-18110	Фонарь	2
0150	305935-18120	Выключатель	1
0160	360111-52350	Предохранитель	1
0170	323656-53170	Жгут проводов	1
0180	323656-53180	Жгут проводов	2
0201	550141-11230	Стиккер, проводка	10
0211	130410-05000	Хомут, трос	5
0250	336121-26110	Пластина, информационный	1
0260	156120-32200	Уплотнительная втулка	2
0270	550051-11210	Зажим	1
0281	102212-08020	Болт, с шайбой	1
0320	302651-53140	Корпус	1
0330	155216-21000	Клемма	3
0340	155210-10400	Клемма	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
