83-13: Гидроцилиндр — HITACHI LX60-7

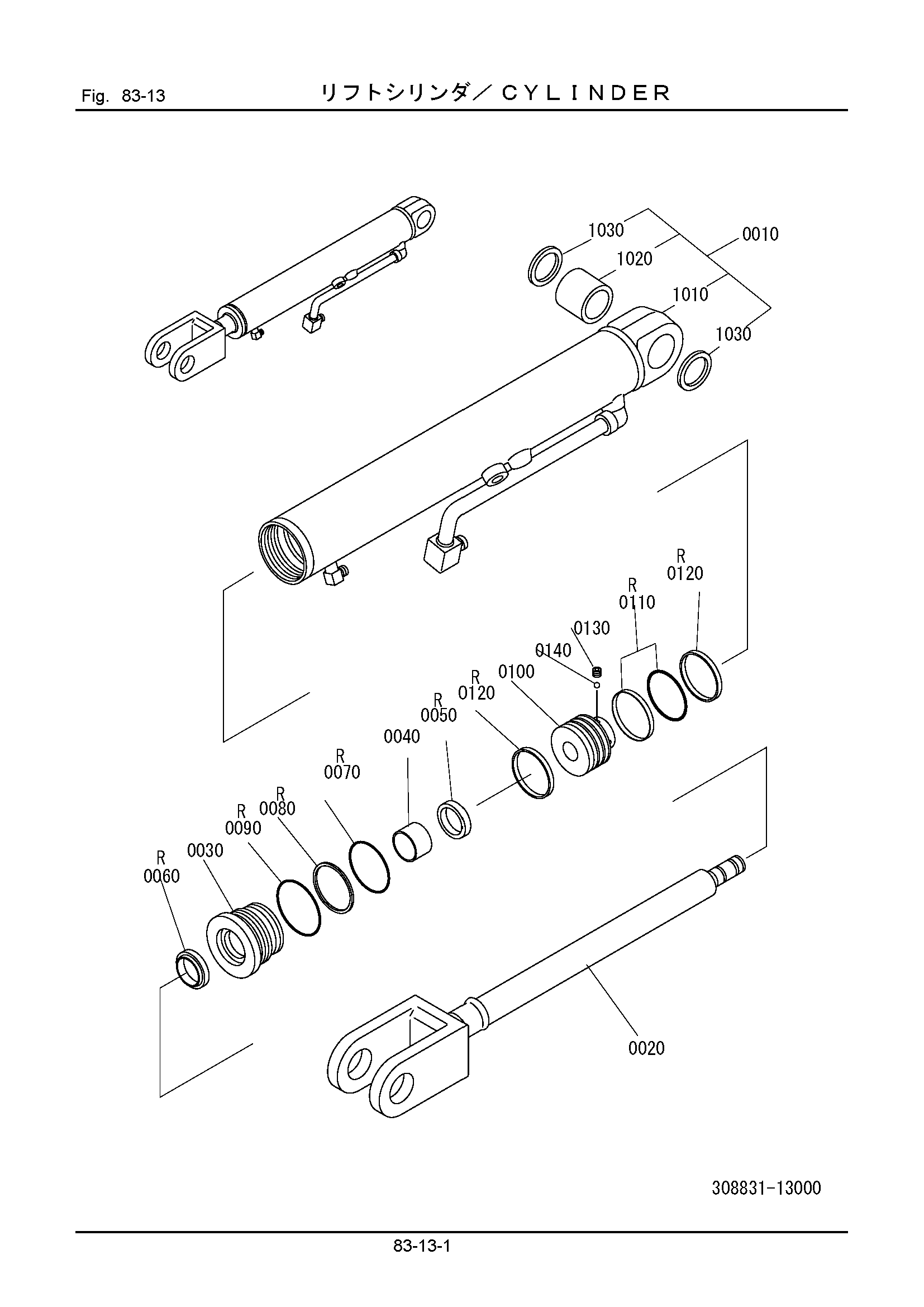

Заводская схема «83-13: Гидроцилиндр» для HITACHI LX60-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 308831-13000 | Гидроцилиндр AS | 1 | |
| 0010 | 308831-13110 | Гидроцилиндр трубка AS | 1 |
| 1020 | 305831-11130 | Втулка | 1 |
| 1030 | 308831-11220 | Уплотнение, пыль | 2 |
| 0020 | 308831-13130 | Поршень шток AS | 1 |
| 0030 | 308831-13140 | Гидроцилиндр головка | 1 |
| 0040 | 308831-13150 | Втулка | 1 |
| 0050 | 311831-11210 | U кольцо | 1 |
| 0060 | 373541-21170 | Кольцо, стеклоочиститель | 1 |
| 0070 | 120012-08000 | Уплотнительное кольцо | 1 |
| 0080 | 308831-13160 | Задний UP кольцо | 1 |
| 0090 | 120012-08500 | Уплотнительное кольцо | 1 |
| 0100 | 308831-13170 | Поршень | 1 |
| 0110 | 373541-21220 | Уплотнение кольцо AS | 1 |
| 0120 | 308831-13180 | Скольжение кольцо | 2 |
| 0130 | 337831-11330 | Комплект винт | 1 |
| 0140 | 360541-21330 | Шарик, стальной | 1 |
| 308831-99120 | Репаир комплект(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX60-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
