01-00: Двигатель — HITACHI LX50-7

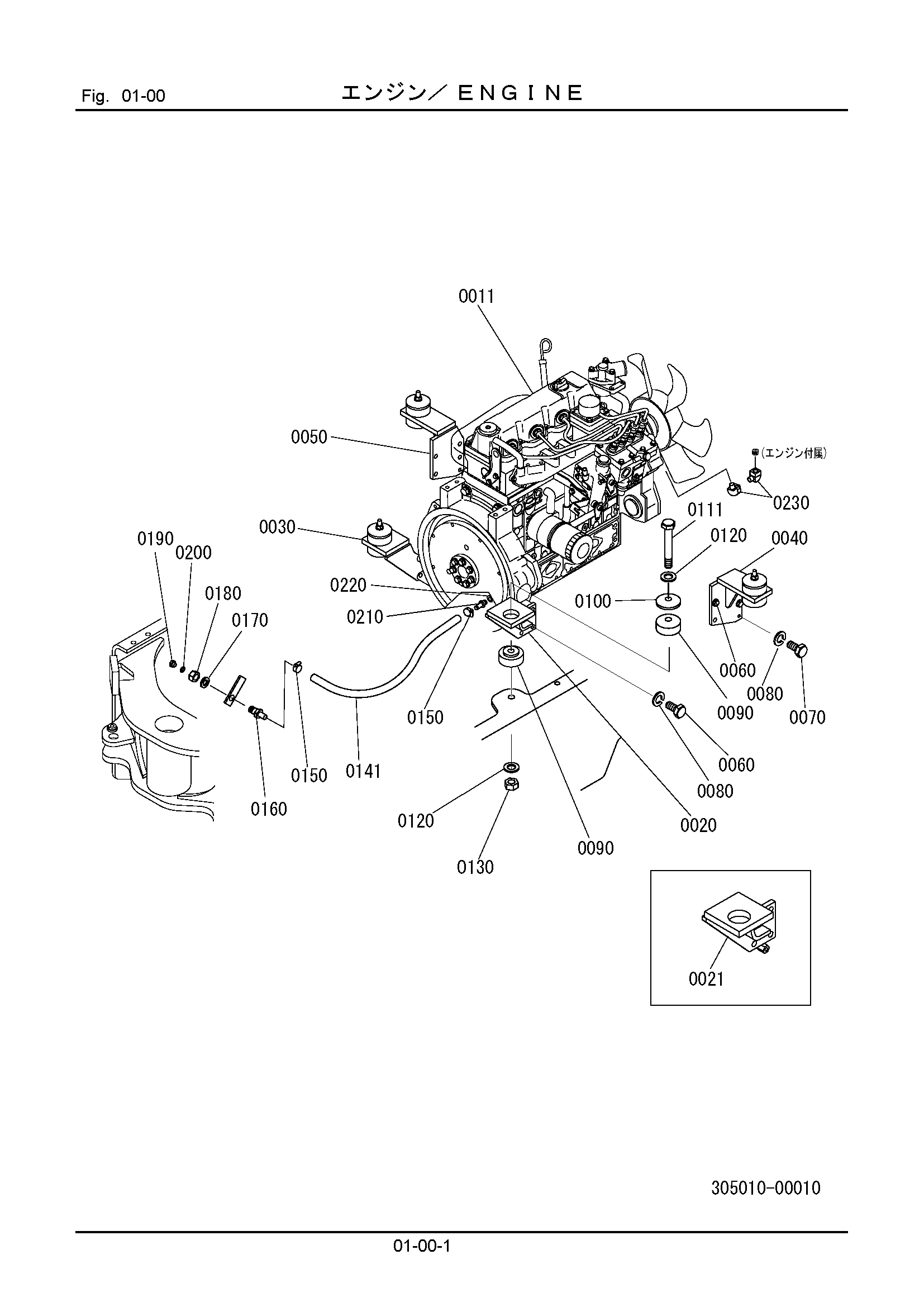

Заводская схема «01-00: Двигатель» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 305011-00110 | Кронштейн | 1 |
| 0021 | 305011-00111 | Кронштейн | 1 |
| 0030 | 305011-00120 | Кронштейн | 1 |
| 0040 | 305011-00130 | Кронштейн | 1 |
| 0050 | 305011-00140 | Кронштейн | 1 |
| 0060 | 100412-12030 | Болт | 14 |
| 0070 | 100412-12035 | Болт | 2 |
| 0080 | 108002-12030 | W/S | 16 |
| 0090 | 305011-00150 | Резиновая прокладка | 8 |
| 0100 | 337011-00140 | Шайба | 4 |
| 0111 | 100122-18115 | Болт | 4 |
| 0120 | 108202-18030 | Шайба | 8 |
| 0130 | 103312-18150 | Гайка | 4 |
| 0141 | 302011-00170 | Шланг | 1 |
| 0150 | 130310-02200 | Хомут, шланг | 2 |
| 0160 | 301016-00160 | Разъём | 1 |
| 0170 | 108002-20051 | W/S | 1 |
| 0180 | 103312-20160 | Гайка | 1 |
| 0190 | 301016-00170 | Пробка | 1 |
| 0200 | 301016-00180 | Прокладка | 1 |
| 0210 | 302011-00150 | Соединение | 1 |
| 0220 | 302011-00160 | Манжета | 1 |
| 0230 | 352511-22260 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
