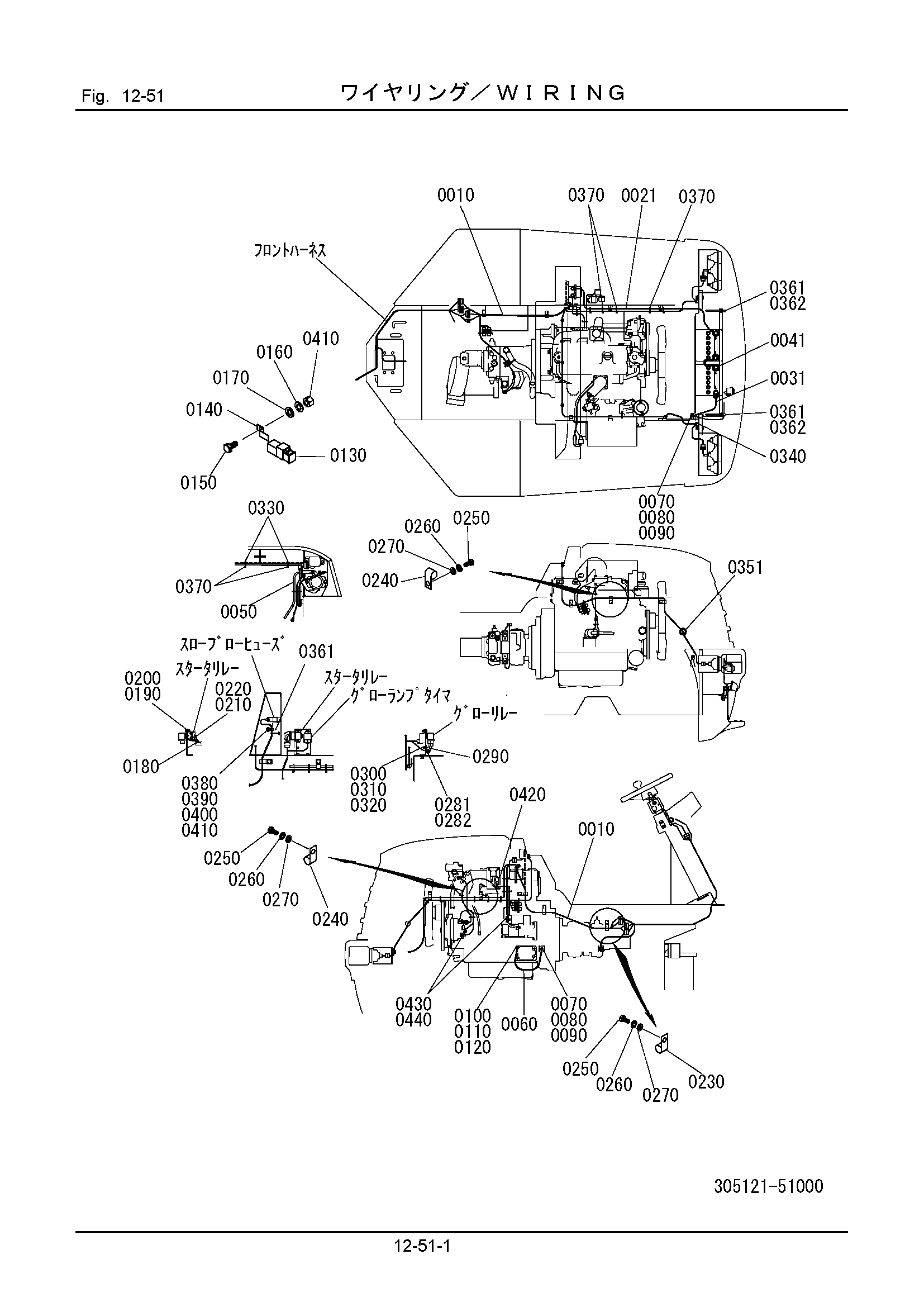

12-51: Проводка — HITACHI LX50-7

Заводская схема «12-51: Проводка» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0010	305121-51110	Жгут проводов	1
0020	337121-51280	Трос	1
0021	337121-51281	Трос	1
0031	321141-11280	Трос	1
0040	305121-51140	Трос	1
0041	305121-51141	Трос	1
0050	305121-51150	Трос	1
0060	305121-51130	Трос	1
0070	100112-10020	Болт	2
0080	108002-10025	W/S	2
0090	108202-10020	Шайба	2
0100	100412-12020	Болт	1
0110	108002-12030	W/S	1
0120	108202-12025	Шайба	1
0130	373121-51170	Предохранитель 75A	1
0140	323126-51160	Пластина	1
0150	100112-08020	Болт	1
0160	108002-08020	W/S	8
0170	108202-08016	Шайба	8
0180	305121-51160	Жгут проводов	8
0190	103312-06050	Гайка	8
0200	108002-06015	W/S	2
0210	101002-04008	Уплотнительная втулка	2
0220	108002-04010	Хомут	2
0230	334271-11140	Хомут	1
0240	345461-11160	Хомут	8
0250	100112-10020	Болт	9
0260	108002-10025	W/S	9
0270	108202-10020	Шайба	9
0281	314121-51170	Хомут	1
0282	336121-51170	Хомут	1
0290	100112-06016	Болт	1
0300	108002-06015	W/S	1
0310	108202-06016	Шайба	1
0320	103312-06050	Гайка	1
0330	322061-21140	Хомут	3
0340	550051-11210	Зажим	2
0351	156100-30300	Уплотнительная втулка	2
0361	621121-51190	Хомут	3
0362	336121-51170	Хомут	3
0370	130410-05000	Хомут, трос	15
0380	100112-08020	Болт	1
0390	108002-08020	W/S	1
0400	108202-08016	Шайба	1
0410	103312-08065	Гайка	2
0420	146121-11007	Уплотнение, резиновый	1
0430	108002-08020	W/S	2
0440	103312-08065	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
