17-21: Опора — HITACHI LX50-7

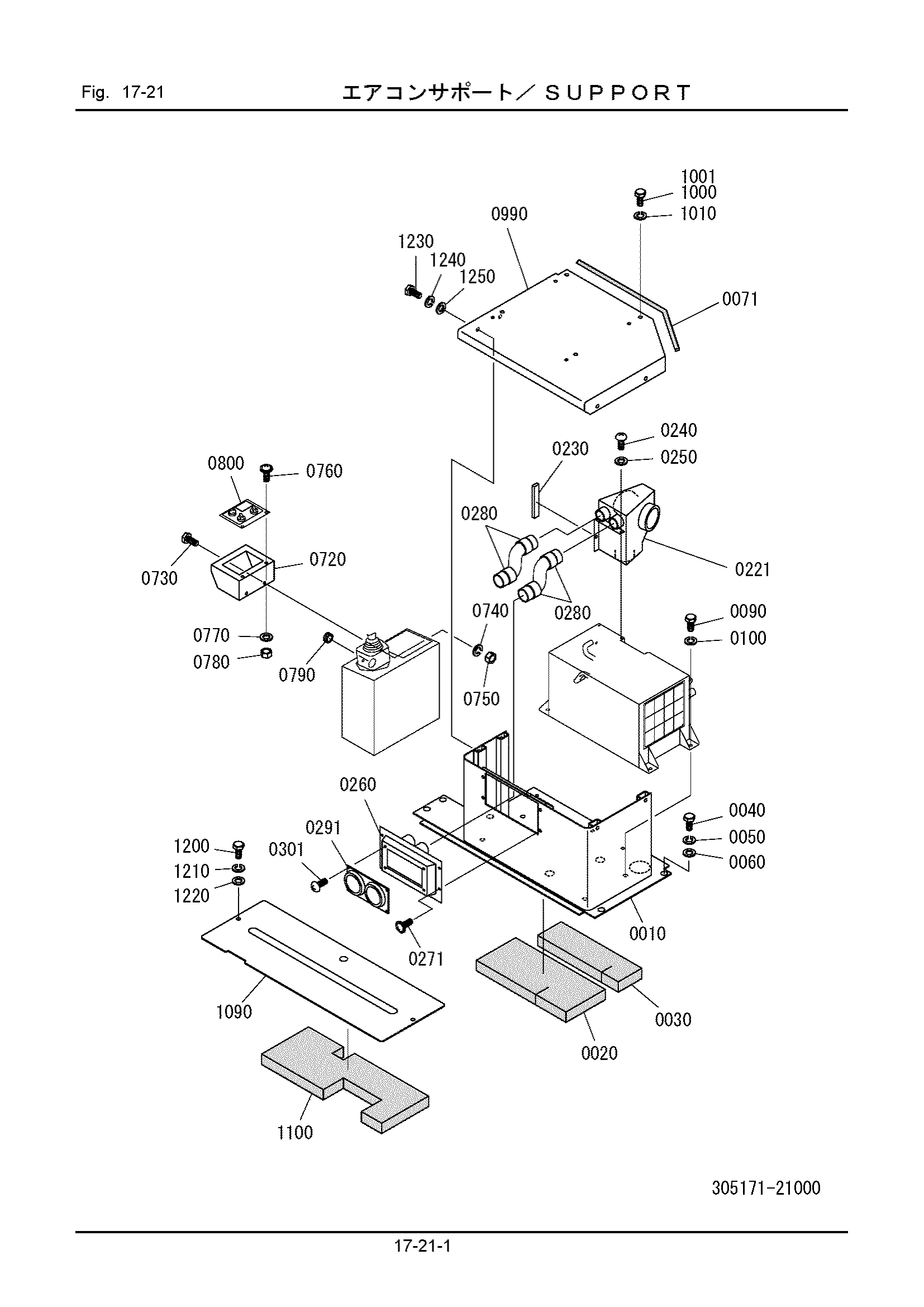

Заводская схема «17-21: Опора» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305171-21110 | Опора | 1 |
| 0020 | 305171-21120 | Изолятор | 1 |
| 0030 | 305171-21130 | Изолятор | 1 |
| 0040 | 100112-10025 | Болт | 6 |
| 0050 | 108002-10025 | W/S | 6 |
| 0060 | 108202-10020 | Шайба | 6 |
| 0071 | 146121-11020 | Уплотнение, резиновый | 3 |
| 0080 | 146121-11030 | Уплотнение, резиновый | 1 |
| 0090 | 100112-12025 | Болт | 4 |
| 0100 | 108002-12030 | W/S | 4 |
| 0110 | 130410-02000 | Хомут, трос | 2 |
| 0120 | 339171-21120 | Кронштейн | 1 |
| 0130 | 100112-08020 | Болт | 2 |
| 0140 | 108002-08020 | W/S | 2 |
| 0150 | 108202-08016 | Шайба | 2 |
| 0160 | 100112-04012 | Болт | 4 |
| 0170 | 108002-04010 | W/S | 4 |
| 0180 | 108202-04008 | Шайба | 4 |
| 0190 | 100112-08016 | Болт | 2 |
| 0200 | 108002-08020 | W/S | 2 |
| 0210 | 103312-08065 | Гайка | 2 |
| 0221 | 305171-21320 | Воздуховод, воздушный | 1 |
| 0230 | 339171-21140 | Изолятор | 1 |
| 0240 | 339171-21150 | Винт, таппинг | 3 |
| 0250 | 108202-05010 | Шайба | 3 |
| 0260 | 339171-21160 | Воздуховод, воздушный | 1 |
| 0271 | 621051-00130 | Винт | 4 |
| 0280 | 130310-04800 | Хомут, шланг | 4 |
| 0291 | 323171-11190 | Решётка | 1 |
| 0301 | 101102-04016 | Винт | 4 |
| 0310 | 339181-11130 | Шланг, дефростер | 1 |
| 0320 | 305181-11110 | Разъём | 1 |
| 0331 | 130310-07000 | Хомут, шланг | 1 |
| 0340 | 370181-11130 | Коннектер | 1 |
| 0360 | 331181-11130 | Угловой штуцер | 2 |
| 0370 | 342171-21330 | Разъём | 2 |
| 0380 | 130110-02500 | Хомут, шланг | 8 |
| 0390 | 131250-16250 | Шланг, водяной | 2 |
| 0400 | 132110-20400 | Трубка, коил | 2 |
| 0410 | 339172-21120 | Адаптер, шланг | 1 |
| 0420 | 335181-11170 | Адаптер | 1 |
| 0430 | 352511-22260 | Угловой штуцер | 1 |
| 0440 | 342181-11130 | Клапан | 1 |
| 0450 | 346271-11130 | Хомут | 1 |
| 0460 | 342171-21420 | Хомут | 2 |
| 0471 | 305171-21141 | Опора | 1 |
| 0480 | 100112-10025 | Болт | 4 |
| 0490 | 108002-10025 | W/S | 4 |
| 0501 | 322621-11350 | Шайба | 2 |
| 0511 | 103312-10080 | Гайка | 2 |
| 0520 | 146121-11020 | Уплотнение, резиновый | 2 |
| 0530 | 374171-21190 | Изолятор | 2 |
| 0540 | 374171-21210 | Изолятор | 2 |
| 0550 | 339171-21220 | Изолятор | 1 |
| 0560 | 322971-12180 | Втулка | 6 |
| 0570 | 100112-08020 | Болт | 2 |
| 0580 | 108002-08020 | W/S | 2 |
| 0590 | 108202-08016 | Шайба | 2 |
| 0600 | 305171-21150 | Крышка | 1 |
| 0610 | 100112-10020 | Болт | 2 |
| 0620 | 108002-10025 | W/S | 2 |
| 0630 | 108202-10020 | Шайба | 2 |
| 0640 | 132110-15250 | Трубка, коил | 1 |
| 0650 | 132110-15400 | Трубка, коил | 1 |
| 0660 | 132110-20250 | Трубка, коил | 1 |
| 0671 | 374181-41140 | Хомут | 2 |
| 0680 | 100112-06025 | Болт | 2 |
| 0690 | 100112-06030 | Болт | 2 |
| 0700 | 108002-06015 | W/S | 4 |
| 0710 | 108202-06016 | Шайба | 4 |
| 0720 | 339172-21170 | Кронштейн | 1 |
| 0730 | 100112-08020 | Болт | 2 |
| 0740 | 108002-08020 | W/S | 2 |
| 0750 | 103312-08065 | Гайка | 2 |
| 0760 | 342934-15130 | Винт | 2 |
| 0770 | 108202-05010 | Шайба | 2 |
| 0780 | 103012-05040 | Гайка | 2 |
| 0790 | 156100-25300 | Уплотнительная втулка | 1 |
| 0800 | 339171-21240 | Пластина, A/C | 1 |
| 0810 | 339171-21250 | Жгут проводов | 1 |
| 0820 | 347991-21110 | Держатель, предохранитель | 1 |
| 0830 | 550121-11120 | Предохранитель | 1 |
| 0840 | 322111-11210 | Предохранитель 20A | 1 |
| 0850 | 155212-10400 | Клемма | 1 |
| 0860 | 155210-10400 | Клемма | 1 |
| 0870 | 130400-05000 | Хомут, трос | 30 |
| 0880 | 339171-21260 | Кронштейн | 2 |
| 0890 | 100112-10020 | Болт | 4 |
| 0900 | 108002-10025 | W/S | 4 |
| 0910 | 103312-10080 | Гайка | 4 |
| 0921 | 100112-08025 | Болт | 6 |
| 0931 | 108002-08020 | W/S | 6 |
| 0941 | 108202-08016 | Шайба | 4 |
| 0951 | 103312-08065 | Гайка | 4 |
| 0960 | 339172-21180 | Изолятор | 2 |
| 0971 | 130110-10000 | Хомут, шланг | 2 |
| 0981 | 130110-07000 | Хомут, шланг | 2 |
| 0990 | 305171-21170 | Опора | 1 |
| 1000 | 100112-08025 | Болт | 4 |
| 1001 | 301636-00110 | Болт | 4 |
| 1010 | 108002-08020 | W/S | 4 |
| 1021 | 302935-11210 | Ограничитель | 1 |
| 1031 | 103312-10080 | Гайка | 1 |
| 1040 | 305171-21160 | Крышка | 1 |
| 1050 | 100112-08020 | Болт | 6 |
| 1060 | 108002-08020 | W/S | 6 |
| 1070 | 360611-13230 | Шайба | 6 |
| 1080 | 156120-30300 | Уплотнительная втулка | 1 |
| 1090 | 305171-21180 | Пластина | 1 |
| 1100 | 305171-21190 | Изолятор | 1 |
| 1110 | 305171-21210 | Кронштейн | 1 |
| 1130 | 305171-21230 | Кронштейн | 1 |
| 1140 | 305171-21240 | Шкив, кранк | 1 |
| 1150 | 305171-21250 | Ремень, V | 1 |
| 1160 | 305181-11130 | Изолятор | 1 |
| 1170 | 305181-11140 | Изолятор | 1 |
| 1180 | 305171-21260 | Защита, вентилятор | 1 |
| 1190 | 100512-08090 | Болт | 1 |
| 1200 | 100112-10025 | Болт | 2 |
| 1210 | 108002-10025 | W/S | 2 |
| 1220 | 108202-10020 | Шайба | 2 |
| 1230 | 100112-10020 | Болт | 4 |
| 1240 | 108002-10025 | W/S | 4 |
| 1250 | 108202-10020 | Шайба | 4 |
| 1260 | 100112-08025 | Болт | 3 |
| 1270 | 108002-08020 | W/S | 4 |
| 1280 | 360611-13230 | Шайба | 4 |
| 1290 | 103312-08065 | Гайка | 1 |
| 1300 | 100112-10055 | Болт | 1 |
| 1310 | 346011-00150 | Шайба | 2 |
| 1320 | 108002-10025 | W/S | 1 |
| 1330 | 103312-10080 | Гайка | 1 |
| 1340 | 100112-08085 | Болт | 4 |
| 1350 | 108002-08020 | W/S | 4 |
| 1360 | 108202-08016 | Шайба | 4 |
| 1370 | 100112-08025 | Болт | 2 |
| 1380 | 108002-08020 | W/S | 3 |
| 1390 | 108202-10020 | Шайба | 4 |
| 1400 | 100112-08035 | Болт | 1 |
| 1410 | 360611-13230 | Шайба | 3 |
| 1420 | 100112-08075 | Болт | 3 |
| 1430 | 108002-08020 | W/S | 4 |
| 1440 | 305171-21330 | Пластина, информационный | 1 |
| 1450 | 130410-10000 | Хомут, трос | 1 |
| 1460 | 305171-21340 | Кокер | 1 |
| 1470 | 305171-21350 | Прокладка | 1 |
| 1490 | 305171-21360 | Шланг | 1 |
| 1500 | 130410-10000 | Хомут, трос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
