83-11: Гидроцилиндр — HITACHI LX50-7

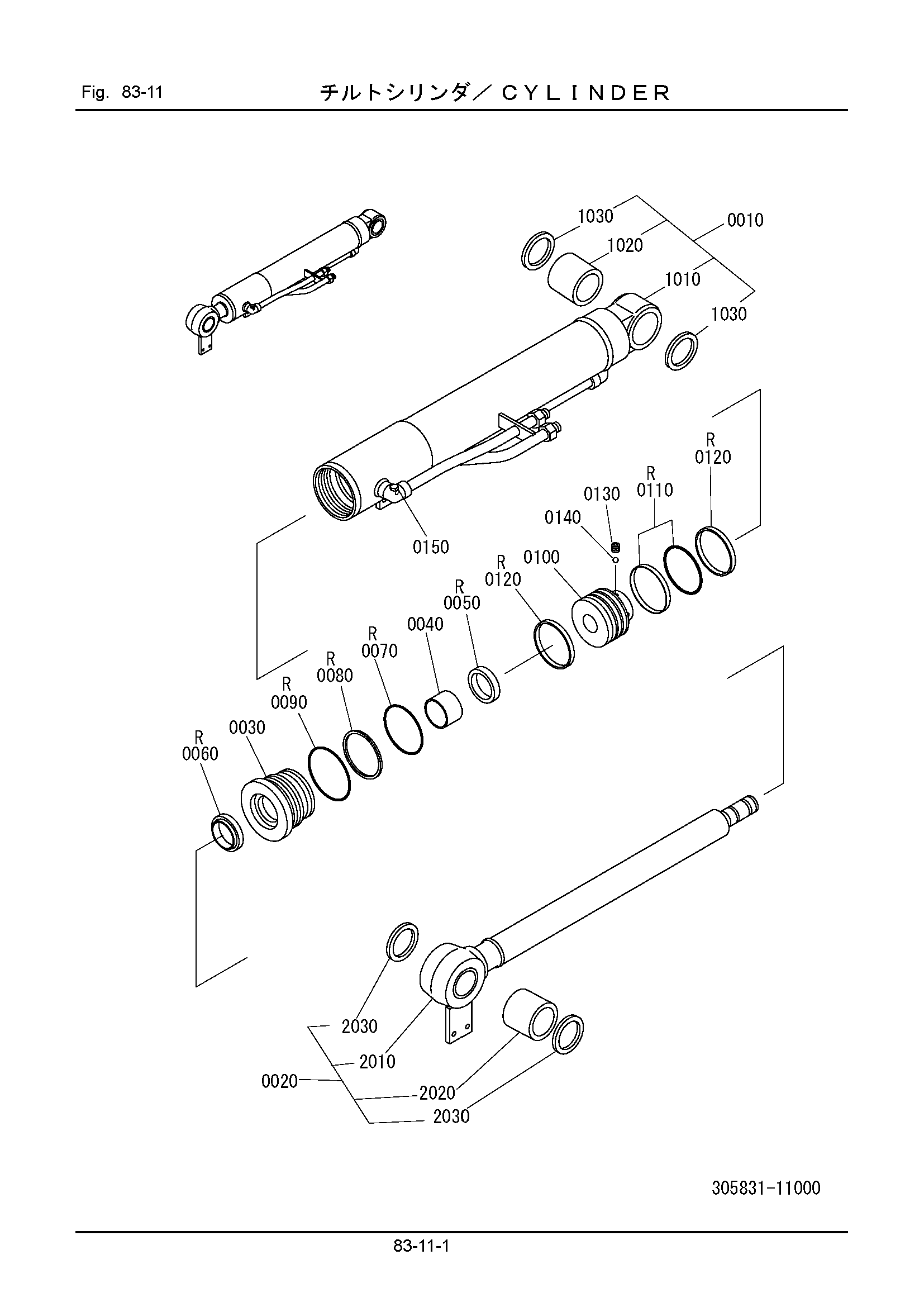

Заводская схема «83-11: Гидроцилиндр» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 305831-11000 | Гидроцилиндр AS | 1 | |
| 0010 | 305831-11110 | Гидроцилиндр трубка AS | 1 |
| 1020 | 305831-11130 | Втулка | 1 |
| 1030 | 305831-11320 | Стеклоочиститель кольцо | 2 |
| 0020 | 305831-11140 | Поршень шток AS | 1 |
| 2020 | 305831-11130 | Втулка | 1 |
| 2030 | 305831-11320 | Стеклоочиститель кольцо | 2 |
| 0030 | 305831-11170 | Гидроцилиндр головка | 1 |
| 0040 | 305831-11180 | Втулка | 1 |
| 0050 | 343541-21220 | U кольцо | 1 |
| 0060 | 303831-11210 | Стеклоочиститель кольцо | 1 |
| 0070 | 120012-07500 | Уплотнительное кольцо | 1 |
| 0080 | 305831-11230 | Задний UP кольцо | 1 |
| 0090 | 120002-08000 | Уплотнительное кольцо | 1 |
| 0100 | 305831-11250 | Поршень | 1 |
| 0110 | 342541-21210 | Уплотнение кольцо AS | 1 |
| 0120 | 342541-21240 | Кольцо, скольжение | 2 |
| 0130 | 337831-11330 | Комплект винт | 1 |
| 0140 | 360541-21330 | Шарик, стальной | 1 |
| 0150 | 305831-11330 | Пробка | 1 |
| 305831-99110 | Репаир комплект(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
